Κατά την επιλογή εξοπλισμού ανύψωσης για μια βιομηχανική εγκατάσταση, ένα από τα πιο συνηθισμένα ερωτήματα που αντιμετωπίζουν οι αγοραστές είναι το αν μια γερανογέφυρα ή μια γερανογέφυρα είναι η καλύτερη λύση. Παρόλο που και οι δύο έχουν σχεδιαστεί για χειρισμό υλικών, διαφέρουν σημαντικά ως προς τη δομή, τις απαιτήσεις εγκατάστασης, το κόστος και τα σενάρια εφαρμογής. Η επιλογή λανθασμένου τύπου μπορεί να οδηγήσει σε υψηλότερο κόστος έργου, αναποτελεσματική αξιοποίηση χώρου ή λειτουργικούς περιορισμούς με την πάροδο του χρόνου.
Αυτό το άρθρο γράφτηκε για να παρέχει μια σαφή και πρακτική σύγκριση μεταξύ των εναέριων γερανών και των γερανογεφυρών. Αναλύοντας τις βασικές διαφορές και τις τυπικές περιπτώσεις χρήσης τους, στοχεύουμε να βοηθήσουμε τους αγοραστές, τους μηχανικούς και τους διαχειριστές έργων να λαμβάνουν τεκμηριωμένες αποφάσεις με βάση τις πραγματικές συνθήκες λειτουργίας και όχι τις υποθέσεις. Είτε σχεδιάζετε μια νέα εγκατάσταση είτε αναβαθμίζετε τον υπάρχοντα εξοπλισμό, αυτός ο οδηγός θα σας βοηθήσει στην επιλογή της σωστής λύσης γερανού.

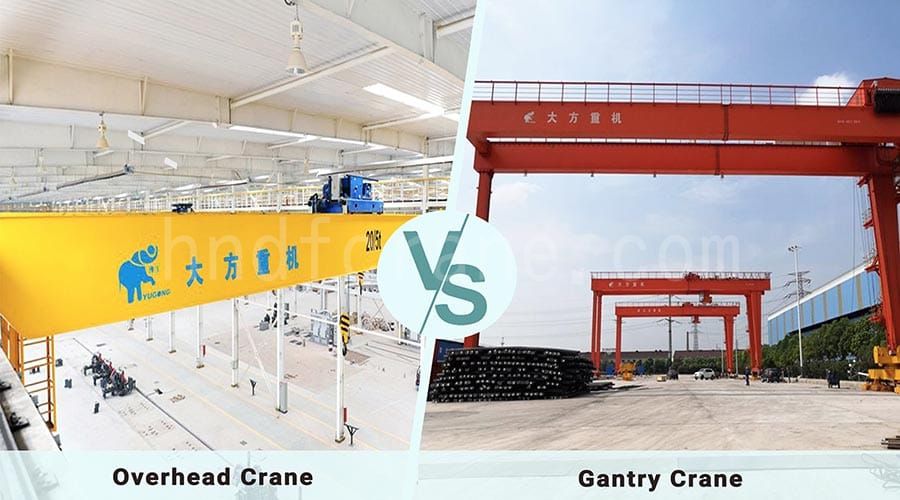

Παρόλο που οι γερανογέφυρες και οι γερανογέφυρες μπορεί να φαίνονται παρόμοιες ως προς τη λειτουργία ανύψωσης, η μηχανική τους λογική διαφέρει θεμελιωδώς σε δομικό επίπεδο. Η κατανόηση του τρόπου με τον οποίο κάθε γερανός μεταφέρει φορτία και αλληλεπιδρά με το περιβάλλον του είναι απαραίτητη για την ορθή επιλογή. Η ακόλουθη ενότητα επισημαίνει τις βασικές δομικές διακρίσεις που καθορίζουν την απόδοση, τη σταθερότητα και την καταλληλότητά τους σε διαφορετικές συνθήκες λειτουργίας.
Οι εναέριοι γερανοί είναι συστήματα ανύψωσης που εγκαθίστανται σε υπερυψωμένες θέσεις μέσα σε εργαστήρια, αποθήκες και βιομηχανικές εγκαταστάσεις για αποτελεσματική διαχείριση υλικών. Ο γερανός κινείται σε εναέριες ράγες ή τροχιές που συνήθως τοποθετούνται σε τοίχους ή κολώνες κτιρίων, με τον μηχανισμό ανύψωσης να αιωρείται από τη δομή της γέφυρας. Καθώς οι εναέριοι γερανοί βασίζονται στη δομή του κτιρίου για στήριξη, προσφέρουν εξαιρετική λειτουργική σταθερότητα και ενσωματώνονται άψογα με σταθερές γραμμές παραγωγής και συστήματα ροής υλικών.

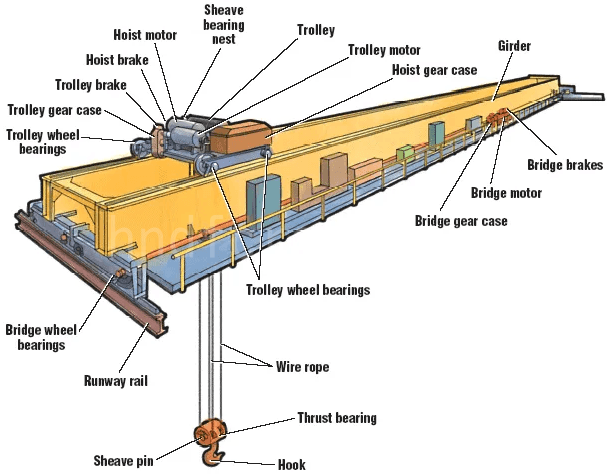

Δομικά, μια γερανογέφυρα αποτελείται από μια κύρια δοκό, κινητήρες, βαρούλκα ή ηλεκτρικά ανυψωτικά μηχανήματα, μηχανισμούς κίνησης τόσο για γέφυρα όσο και για τρόλεϊ, γάντζους και συστήματα πέδησης. Ανάλογα με τις απαιτήσεις ανύψωσης, οι γερανογέφυρες διατίθενται σε διαμορφώσεις μονής και διπλής δοκού, με τα σχέδια διπλής δοκού να χρησιμοποιούνται συνήθως για εφαρμογές βαρέως τύπου και υψηλού κύκλου λειτουργίας. Η κύρια δοκός συνήθως σχεδιάζεται ως δοκός κουτιού ή δοκός δικτυωτού πλέγματος: οι δοκοί κουτιού διαθέτουν μια κοίλη, κλειστής διατομής δομή που παρέχει ανώτερη αντοχή και ακαμψία, ενώ οι δοκοί δικτυωτού πλέγματος κατασκευάζονται από συγκολλημένα δομικά χαλύβδινα τμήματα, προσφέροντας μειωμένο ίδιο βάρος με επαρκή φέρουσα ικανότητα. Λειτουργώντας πάνω από το επίπεδο του εδάφους, οι γερανογέφυρες δικτυωτού πλέγματος μεγιστοποιούν την αξιοποίηση του χώρου δαπέδου κάτω από τη γέφυρα χωρίς παρεμβολές από τον εξοπλισμό εδάφους.
Οι εναέριες γερανοί υποστηρίζονται από τη δομή του κτιρίου, με τα φορτία να μεταφέρονται μέσω δοκών διαδρόμου σε κολώνες και θεμέλια. Αυτός ο υπερυψωμένος, ενσωματωμένος στο κτίριο σχεδιασμός επιτρέπει την πραγματοποίηση εργασιών ανύψωσης χωρίς να καταλαμβάνεται χώρος στο έδαφος, καθιστώντας τις εναέριες γερανούς ιδιαίτερα κατάλληλες για εργαστήρια με πυκνή διάταξη εξοπλισμού και σταθερές γραμμές παραγωγής.
Επειδή ο γερανός λειτουργεί πάνω από το επίπεδο του δαπέδου, η διαχείριση υλικών είναι εξαιρετικά αποτελεσματική και ανεμπόδιστη, επιτρέποντας την απρόσκοπτη ενσωμάτωση με συνεχείς και επαναλαμβανόμενες ροές εργασίας. Επιπλέον, η απουσία ράγων εδάφους εξαλείφει τις παρεμβολές με οχήματα, προσωπικό και εξοπλισμό που τοποθετείται στο δάπεδο.
Ο κύριος περιορισμός μιας γερανογέφυρας έγκειται στην εξάρτησή της από τη δομή του κτιρίου. Εάν το συνεργείο δεν είχε αρχικά σχεδιαστεί για να υποστηρίζει διαδρόμους γερανών, ενδέχεται να απαιτείται πρόσθετη δομική ενίσχυση. Μόλις εγκατασταθεί, το άνοιγμα του γερανού, η διαδρομή κίνησης και η περιοχή εξυπηρέτησης είναι σε μεγάλο βαθμό σταθερά, περιορίζοντας την ευελιξία για μελλοντικές αλλαγές διάταξης.

Οι γερανογέφυρες είναι συστήματα ανύψωσης που χρησιμοποιούνται συνήθως για εγκαταστάσεις βάσει έργων και εφαρμογές βαρέως τύπου χειρισμού, όπου υπάρχει επαρκής χώρος στο έδαφος. Είναι ιδιαίτερα κατάλληλες για την ανύψωση εξαιρετικά βαρέων ή υπερμεγέθων φορτίων και εφαρμόζονται ευρέως σε εξωτερικούς χώρους, όπως ναυπηγεία, εργοτάξια, σταθμούς παραγωγής ενέργειας και χώρους αποθήκευσης υλικών, όπου δεν είναι δυνατή η παροχή στήριξης από πάνω προς τα πάνω.
Δομικά, μια γερανογέφυρα αποτελείται από μια κύρια δοκό, άκαμπτα ή/και εύκαμπτα πόδια, έναν μηχανισμό ανύψωσης, συστήματα κίνησης γέφυρας και τρόλεϊ και ένα καρούλι καλωδίων. Το καθοριστικό δομικό χαρακτηριστικό μιας γερανογέφυρας είναι τα πόδια στήριξης, τα οποία μεταφέρουν τα φορτία απευθείας στο έδαφος και όχι σε ένα κτίριο. Αυτό καθιστά τις γερανογέφυρες δομικά ανεξάρτητες, επιτρέποντάς τους να λειτουργούν σε περιβάλλοντα όπου οι εναέριοι διάδρομοι δεν είναι διαθέσιμοι, δεν είναι πρακτικοί ή είναι πολύ δαπανηροί στην εγκατάσταση.
Χάρη σε αυτόν τον σχεδιασμό με στήριξη ποδιών, οι γερανογέφυρες μπορούν να αναπτυχθούν σε εσωτερικούς ή εξωτερικούς χώρους, να εγκατασταθούν σε επίγειες ράγες ή τροχούς και να μετακινηθούν πιο εύκολα από τους εναέριους γερανούς. Αυτή η δομική ανεξαρτησία παρέχει εξαιρετική προσαρμοστικότητα για λειτουργίες βάσει έργων, προσωρινές εγκαταστάσεις και μεγάλους ανοιχτούς χώρους εργασίας.
Η ίδια δομή ποδιών που δίνει ευελιξία στις γερανογέφυρες εισάγει επίσης συμβιβασμούς. Ενδέχεται να απαιτούνται κιγκλιδώματα εδάφους και θεμέλια, αυξάνοντας τις εργασίες πολιτικού μηχανικού και την προετοιμασία του χώρου. Τα πόδια του γερανού καταλαμβάνουν χώρο στο δάπεδο, ενδεχομένως παρεμβαίνοντας στην κυκλοφορία επί του εδάφους και μειώνοντας την αξιοποιήσιμη επιφάνεια εργασίας κάτω από τον γερανό σε σύγκριση με τα εναέρια συστήματα.

Οι εναέριες γερανοί και οι γερανογέφυρες χρησιμοποιούνται ευρέως σε διαφορετικούς κλάδους, αλλά η λογική εφαρμογής τους δεν είναι εναλλάξιμη. Η δομική μορφή, η μέθοδος στήριξης και οι συνθήκες εγκατάστασης καθορίζουν άμεσα πού αποδίδει καλύτερα κάθε τύπος γερανού. Στην επόμενη ενότητα, παρουσιάζουμε εικόνες εφαρμογών εναέριων γερανών και γερανογεφυρών που αφορούν συγκεκριμένους κλάδους, με σαφή σήμανση ανά κλάδο, για να δείξουμε πώς κάθε τύπος γερανού ευθυγραμμίζεται με διαφορετικά λειτουργικά περιβάλλοντα και απαιτήσεις χρήσης σε πραγματικά έργα.
Σε όλες τις βιομηχανικές εφαρμογές, οι γερανογέφυρες αναπτύσσονται συχνότερα σε εσωτερικούς χώρους, όπου οι κτιριακές κατασκευές μπορούν να υποστηρίξουν διαδρόμους γερανών και απαιτούνται σταθερές, επαναλαμβανόμενες λειτουργίες ανύψωσης. Τυπικές εφαρμογές περιλαμβάνουν εργαστήρια παραγωγής, γραμμές επεξεργασίας χάλυβα, αυτοκινητοβιομηχανία, φαρμακευτικά εργοστάσια και άλλες κλειστές εγκαταστάσεις όπου η αξιοποίηση του χώρου, η ολοκλήρωση της ροής εργασίας και η λειτουργική συνέχεια είναι κρίσιμες.

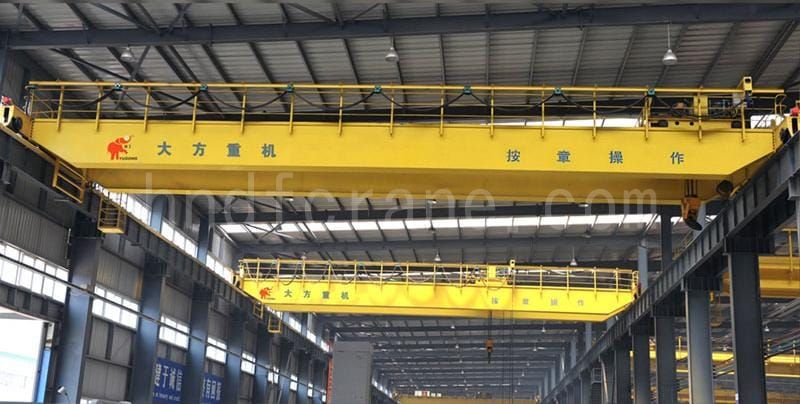

Βιομηχανική Εργαστήρια Παραγωγής

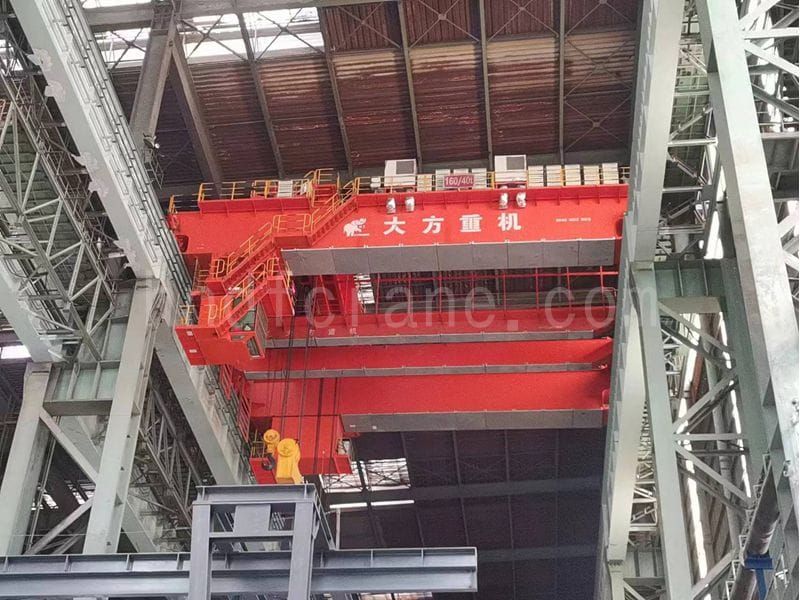

Βιομηχανία Χάλυβα

Βιομηχανία έλασης χάλυβα

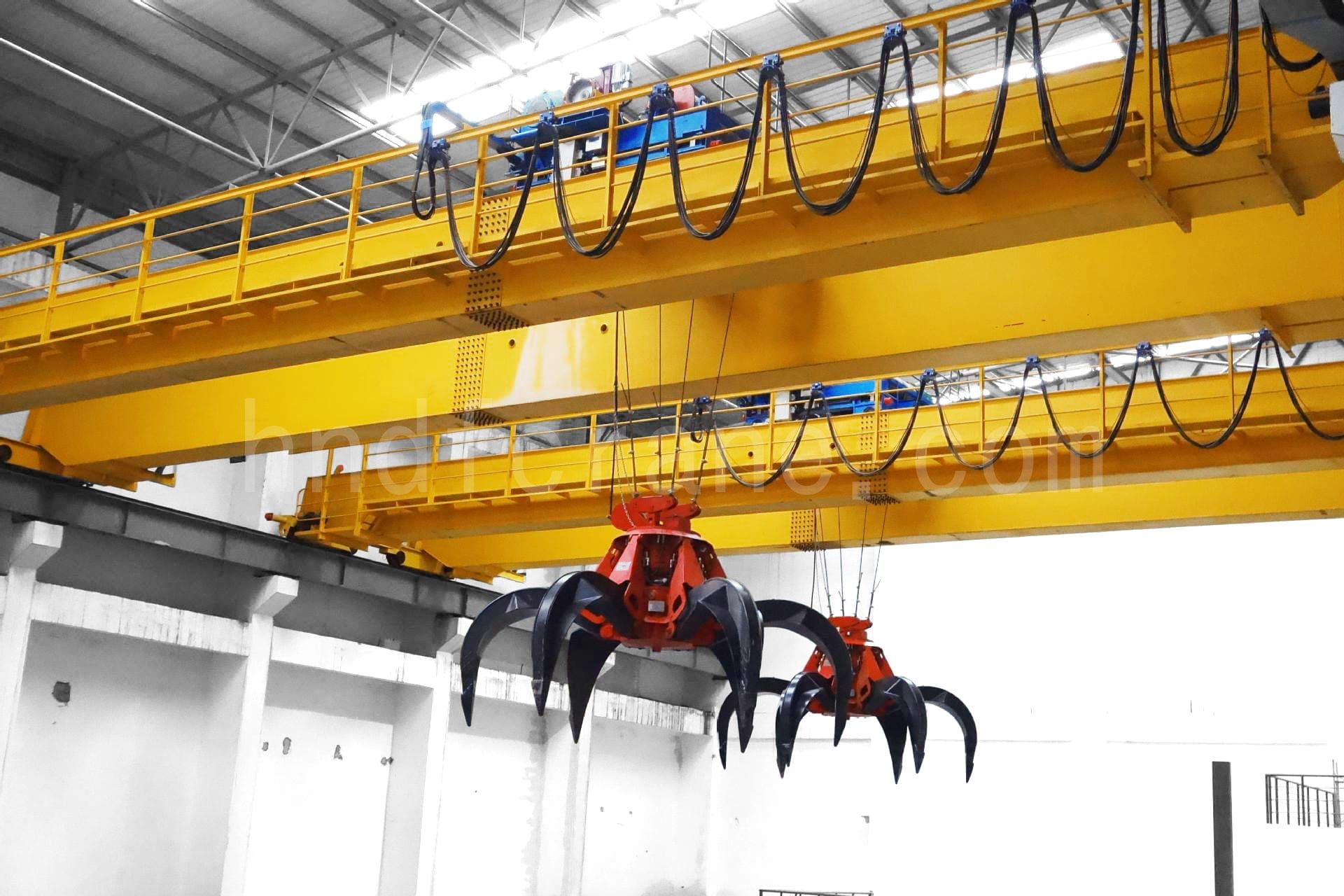

Βιομηχανία Διαχείρισης Αποβλήτων

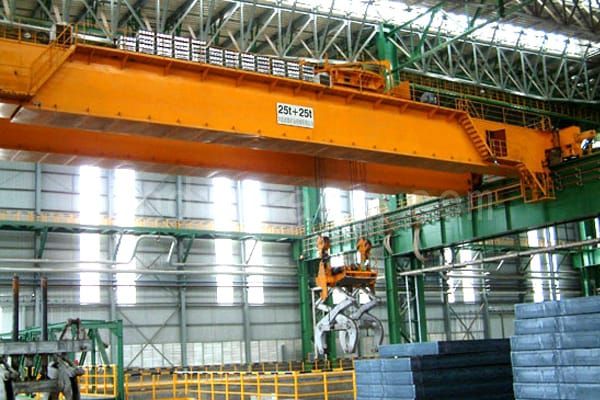

Βιομηχανία Χειρισμού Χαλύβδινων Πλακών, Προφίλ

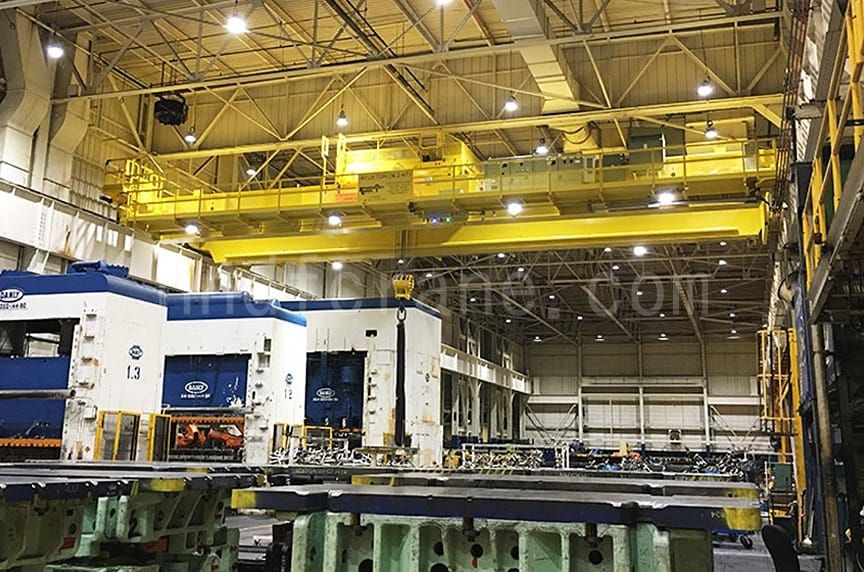

Αυτοκινητοβιομηχανία

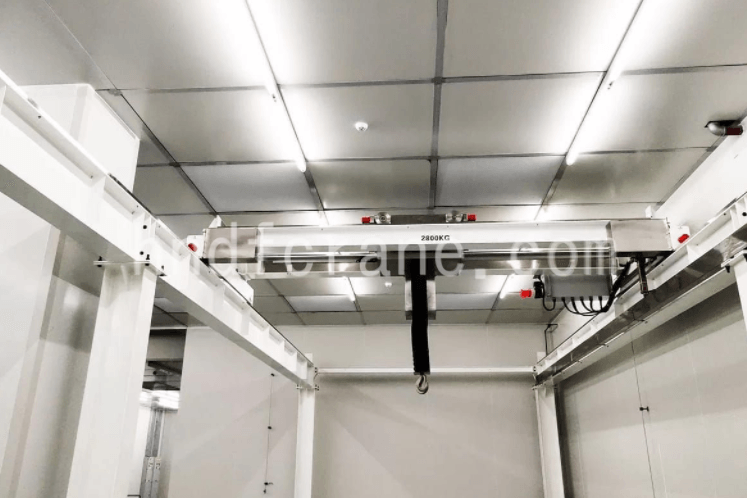

Φαρμακευτική Βιομηχανία

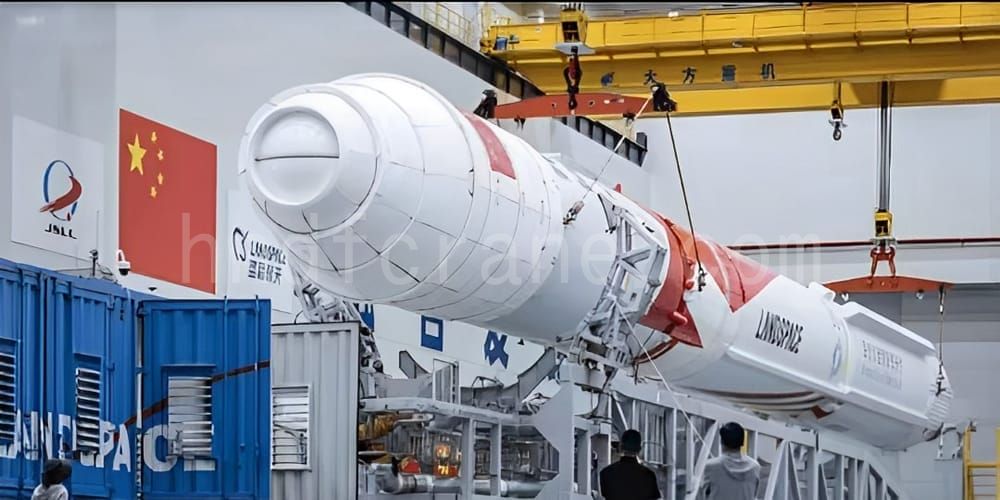

Αεροδιαστημική Βιομηχανία
Οι γερανογέφυρες εφαρμόζονται κυρίως σε εξωτερικούς και ημι-υπαίθριους χώρους όπου μεγάλα εξαρτήματα, μεγάλα ανοίγματα και βαριά φορτία πρέπει να διαχειρίζονται χωρίς να βασίζεστε σε κτιριακές κατασκευές. Τυπικά παραδείγματα περιλαμβάνουν τα εργοστάσια προκατασκευής, τα εργοστάσια προκατασκευασμένου σκυροδέματος, τα εργοστάσια υλικών έλασης, τις ναυπηγικές εγκαταστάσεις, τους τερματικούς σταθμούς εμπορευματοκιβωτίων και τις εγκαταστάσεις πετρελαίου και φυσικού αερίου.

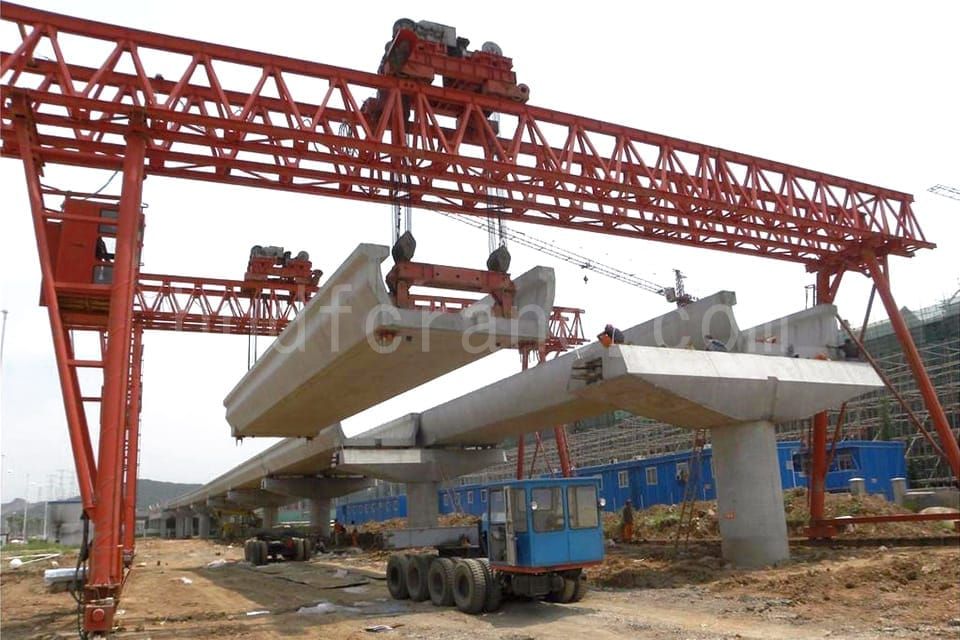

Βιομηχανία Προκατασκευής

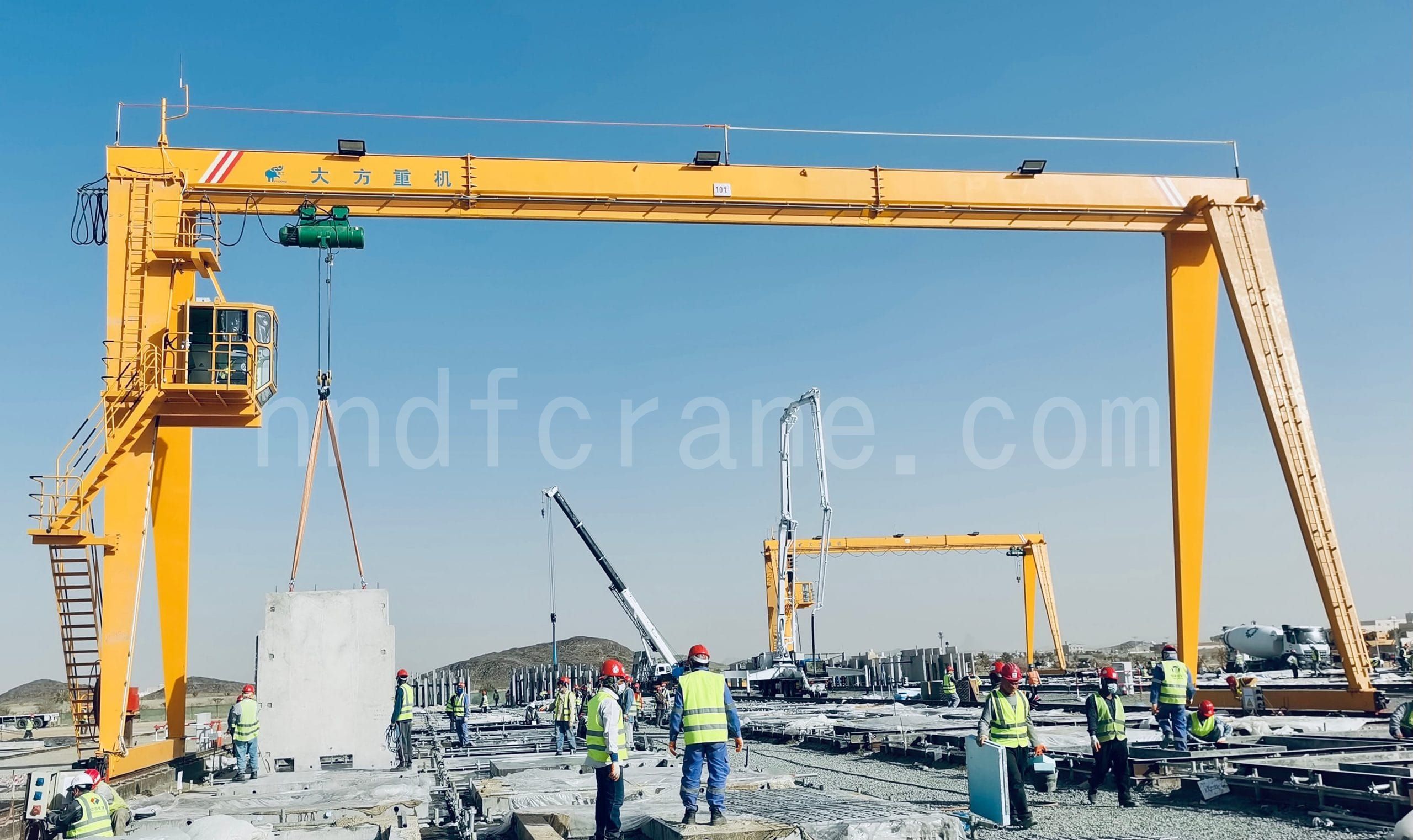

Προκατασκευασμένο σκυρόδεμα Βιομηχανία

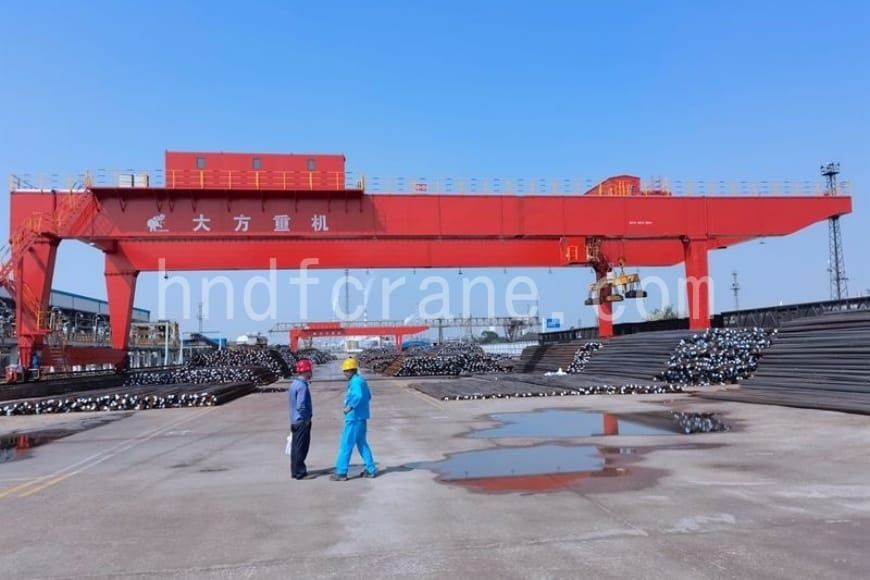

Χειρισμός Υλικών σε Ελαιοτριβεία

Βιομηχανία Πετρελαίου και Φυσικού Αερίου

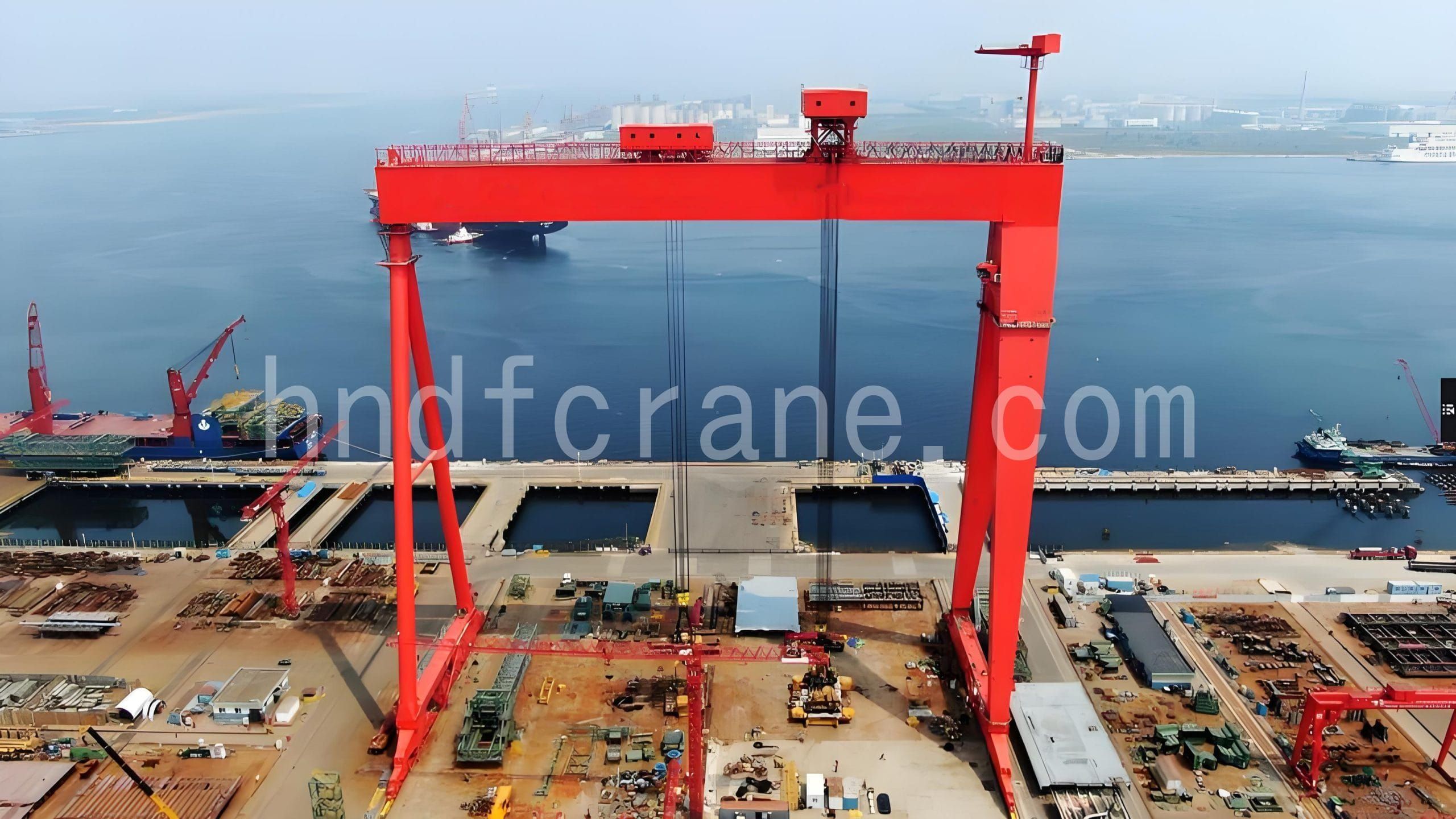

Ναυπηγική Βιομηχανία

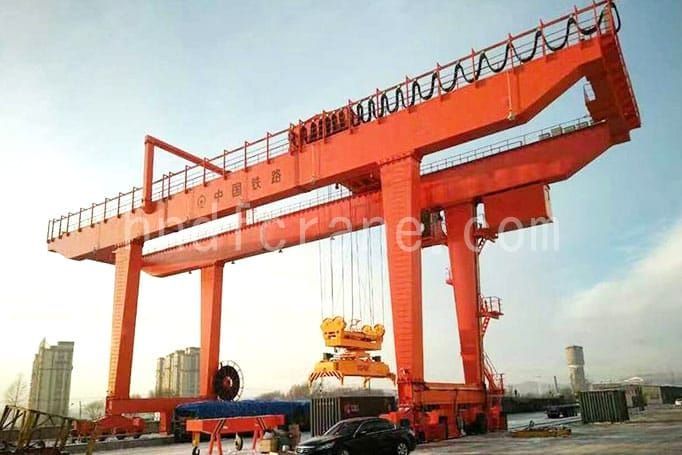

Βιομηχανία Μεταφοράς Εμπορευματοκιβωτίων

Σιδηροδρομική Βιομηχανία

Βιομηχανία Καθαρών Δωματίων
Σε πραγματικά έργα, το συνολικό κόστος ενός συστήματος γερανού δεν μπορεί να κριθεί μόνο από τον τύπο του γερανού. Παράγοντες όπως το περιβάλλον εγκατάστασης, οι δομικές συνθήκες, οι εργασίες θεμελίωσης και οι απαιτήσεις προστασίας συχνά έχουν μεγαλύτερο αντίκτυπο στη συνολική επένδυση από ό,τι ο ίδιος ο εξοπλισμός. Για να παρέχει μια πιο πρακτική και αντικειμενική σύγκριση, η Dafang Crane παρουσιάζει δύο πραγματικά έργα που αφορούν έναν εναέριο γερανό και έναν γερανό-πυλώνα με την ίδια ονομαστική ανυψωτική ικανότητα, βοηθώντας στην απεικόνιση του τρόπου με τον οποίο οι συνθήκες εφαρμογής διαμορφώνουν το συνολικό κόστος του έργου.
| Τύπος γερανού | Εναέριος γερανός LD μονής δοκού | Γερανογέφυρα μονής δοκού MH |
|---|---|---|
| Σενάριο εφαρμογής | Χρησιμοποιείται σε υδροηλεκτρικούς σταθμούς | Χρησιμοποιείται σε υδροηλεκτρικούς σταθμούς |
| Χωρητικότητα | 10 τόνοι | 10 τόνοι |
| Σπιθαμή | 28,5 μέτρα | 28,5 μέτρα |
| Ύψος ανύψωσης | 10 μέτρα | 10 μέτρα |
| Επίπεδο εργασίας | Α4 | Α4 |
| Ονομαστική τάση | AC 380V | AC 380V |
| Τιμές/USD | 11161 | 26657 |
| Διαδρομή μεταφοράς φορτίου | Τα φορτία μεταφέρονται στις κολώνες και τα θεμέλια του κτιρίου | Τα φορτία μεταφέρονται πλήρως στο έδαφος μέσω των ποδιών του gantry |
| Εξάρτηση από τη δομή του κτιρίου | Υψηλό (πλεονεκτικό όταν η κατασκευή είναι έτοιμη για γερανό) | Χαμηλό (δομικά ανεξάρτητο σύστημα) |
Το ύψος της εγκατάστασης αυτού του έργου είναι 14 μέτρα. Τόσο η γερανογέφυρα μονής δοκού τύπου LD 10 τόνων όσο και η γερανογέφυρα μονής δοκού τύπου MH 10 τόνων μπορούν να χρησιμοποιηθούν στην εγκατάσταση του υδροηλεκτρικού σταθμού και πληρούν τις απαιτήσεις χρήσης σε τεχνικό επίπεδο.
Τα δύο σχέδια είναι ακριβώς τα ίδια όσον αφορά το ονομαστικό βάρος ανύψωσης, το άνοιγμα (28,5 m), το ύψος ανύψωσης, την τάση και τα σενάρια χρήσης. Σε αυτή τη βάση, η διαφορά μεταξύ των δύο αντικατοπτρίζεται κυρίως στη μέθοδο σύνθεσης κόστους και όχι στην ίδια την ικανότητα ανύψωσης. Από άποψη τιμής, το πλεονέκτημα των γερανογεφυρών προέρχεται από τη χρήση δομών εγκατάστασης. Το φορτίο ανύψωσης μεταδίδεται απευθείας στη στήλη και τη θεμελίωση της εγκατάστασης μέσω της δοκού τροχιάς, χωρίς την ανάγκη εγκατάστασης επίγειων τροχιών και υποστήριξης έργων πολιτικού μηχανικού, έτσι ώστε το πεδίο εφαρμογής του έργου να επικεντρώνεται κυρίως στις συνδέσεις προμήθειας και εγκατάστασης εξοπλισμού. Επομένως, υπό τις ίδιες συνθήκες λειτουργίας, η συνολική επένδυση σε μηχανήματα γέφυρας είναι σημαντικά χαμηλότερη. Σε αυτήν την περίπτωση, η τιμή του εξοπλισμού γερανογεφυρών είναι US 11161, η οποία είναι πιο κατάλληλη για ένα σταθερό, μακροπρόθεσμο περιβάλλον εσωτερικής συντήρησης.
Αντιθέτως, ακόμη και στο ίδιο εργοστάσιο, οι γερανογέφυρες πρέπει να μεταφέρουν το φορτίο στην επίγεια γραμμή P38 μέσω στηριγμάτων, πράγμα που σημαίνει ότι πρέπει να διαμορφωθεί το σύστημα σιδηροτροχιάς εδάφους, η κατασκευή θεμελίωσης και περισσότερα μεταλλικά δομικά μέρη. Αυτοί οι παράγοντες αύξησαν άμεσα το κόστος κατασκευής και εγκατάστασης του εξοπλισμού, έτσι ώστε η τιμή των γερανογεφυρών υπό τις ίδιες συνθήκες να φτάσει τα 26657 δολάρια ΗΠΑ, η οποία ήταν σημαντικά υψηλότερη από αυτή των εναέριων γερανών.
Λαμβανόμενα συνολικά, υπό την προϋπόθεση ότι το ύψος και οι δομικές συνθήκες της εγκατάστασης το επιτρέπουν, οι εναέριες γερανογέφυρες μπορούν να επιτύχουν τους ίδιους λειτουργικούς στόχους σε χαμηλότερη τιμή, η οποία αποτελεί μια πιο οικονομικά αποδοτική λύση, ενώ οι γερανογέφυρες ανταλλάσσουν υψηλότερο κόστος με δομική ελευθερία και μηχανική ευελιξία, οι οποίες είναι κατάλληλες για έργα με κατασκευαστικούς περιορισμούς ή μελλοντικές μεταβαλλόμενες ανάγκες.
Η επιλογή μεταξύ γερανογέφυρας και γερανογέφυρας θα πρέπει να βασίζεται στις δομικές συνθήκες, το περιβάλλον εφαρμογής και το συνολικό κόστος του έργου, και όχι μόνο στον τύπο του γερανού. Από μηχανικής άποψης, η απόφαση μπορεί να γίνει σαφώς κατανοητή μέσω των ακόλουθων τριών διαστάσεων:
Η θεμελιώδης δομική διαφορά έγκειται στον τρόπο με τον οποίο στηρίζεται το φορτίο. Ένας εναέριος γερανός μεταφέρει φορτία μέσω δοκών διαδρόμου στις κολώνες και τα θεμέλια του κτιρίου, γεγονός που τον καθιστά ιδιαίτερα εξαρτημένο από τη δομή του συνεργείου. Αντίθετα, ένας γερανός-πυλώνας είναι ένα σύστημα αυτοφερόμενου συστήματος που υποστηρίζεται από τα πόδια, με τα φορτία να μεταφέρονται απευθείας σε επίγειες ράγες ή θεμέλια. Αυτή η δομική ανεξαρτησία επιτρέπει στους γερανούς-πυλώνες να λειτουργούν σε σημεία όπου τα κτίρια δεν μπορούν να υποστηρίξουν διαδρόμους γερανών ή όπου η δομική τροποποίηση είναι μη πρακτική.
Στην πράξη, οι εναέριες γερανοί χρησιμοποιούνται συχνότερα σε εσωτερικούς χώρους. Οι γερανογέφυρες εφαρμόζονται συχνότερα σε εξωτερικούς χώρους ή σε ημιυπαίθριους χώρους. Ωστόσο, αυτή η διάκριση δεν είναι απόλυτη. Οι γερανογέφυρες μπορούν να χρησιμοποιηθούν σε εσωτερικούς χώρους υπό συγκεκριμένες συνθήκες και οι εναέριες γερανοί μπορούν να προσαρμοστούν για εξωτερική χρήση όταν το επιτρέπουν οι προστατευόμενες κατασκευές και οι κατηγορίες λειτουργίας. Το λειτουργικό περιβάλλον και οι απαιτήσεις λειτουργίας καθορίζουν τελικά την καταλληλότητα.
Από άποψη κόστους, η επιλογή γερανού θα πρέπει να επικεντρώνεται στη συνολική επένδυση στο έργο και όχι μόνο στην τιμή του.
Οι εναέριες γερανογέφυρες μπορεί να απαιτούν υψηλότερο αρχικό δομικό συντονισμό, αλλά συχνά προσφέρουν χαμηλότερο κόστος κύκλου ζωής σε σταθερές εσωτερικές εγκαταστάσεις υψηλής αξιοποίησης. Οι γερανογέφυρες τύπου Gantry συνήθως απαιτούν ράγες εδάφους, θεμέλια και μέτρα προστασίας του περιβάλλοντος, τα οποία μπορούν να αυξήσουν την αρχική επένδυση, αλλά προσφέρουν ευελιξία και δομική ανεξαρτησία όπου οι συνθήκες δόμησης είναι περιοριστικές.
