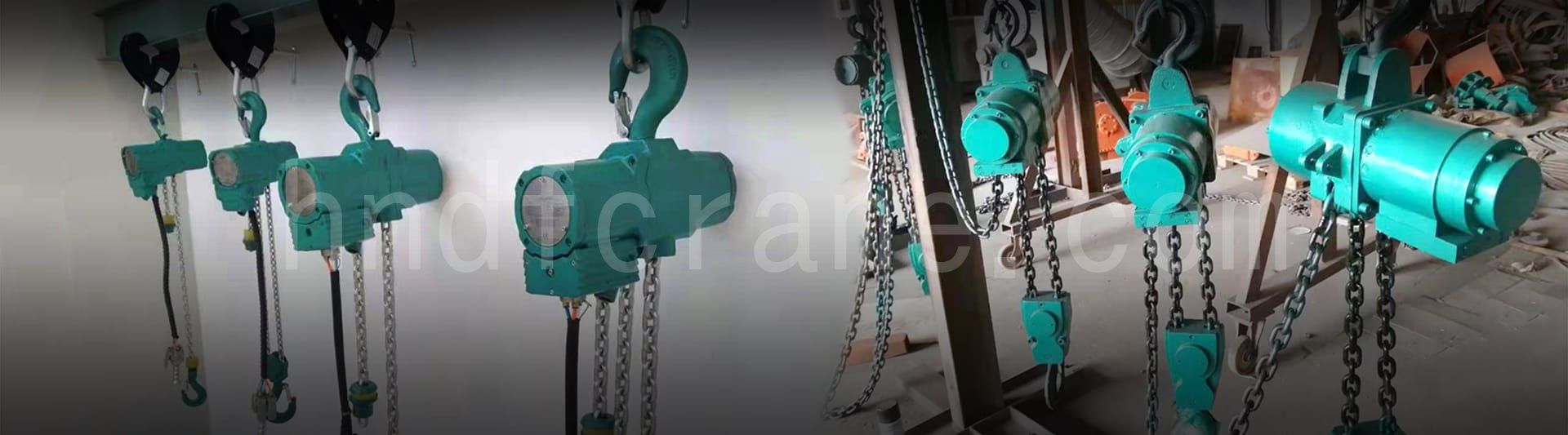

空気圧チェーンホイスト製品紹介
空気式チェーンホイストと船舶グレードのエアホイストは、過酷な温度、汚れ、水、湿度に耐える比類のない耐久性を備え、メンテナンスの手間を軽減するように設計されています。エアチェーンホイストは、化学工場、塗装工場、鉱山などに最適です。
空気圧チェーンホイストの分類

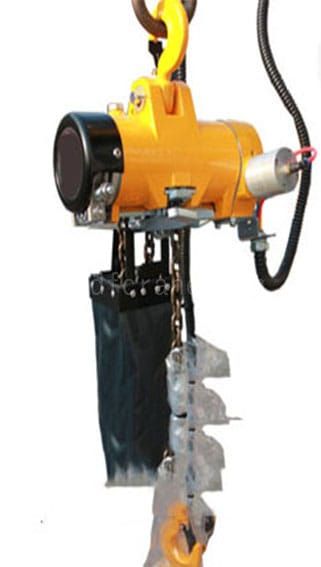

産業用シリーズ空気圧チェーンホイストフック
空気圧チェーンホイストは軽量でありながら機能が強力で、産業用途に適しています。
この空気圧チェーンホイストは可変速度空気圧パワーを利用し、耐火花アプリケーションや精度とパワーが重要なアプリケーションに最適です。
アドバンテージ
- 重荷重用チェーン、または火花に強い中荷重用ステンレス チェーン。
- 軽量アルミフレームとカバー。
- ポジティブアクションのスプリングバイアス荷重ブレーキは、荷重を保持し、正確な荷重の検出と制御を実現します。
- 高トルク、スムーズな操作、確実な始動を実現する 8 枚のベーンを備えたマルチベーン ロータリー エア モーターです。
- 精密にカットされ熱処理されたヘリカルギアと平歯車の組み合わせにより、静かで効率的な動作を実現します。
- ペンダント スロットル ハンドルは、精密なスロットル機能を実現するフルフロー設計を採用しています。
- 危険な環境向けに耐火花モデルもご用意しております。
- フックまたはラグサスペンションが利用可能です。
- 標準過負荷保護装置
- 内部マフラー - 音量を低減
- スロットルバルブ - 精密スロットルバルブが空気を計量し、スムーズな操作を実現します。
技術パラメータ
産業用空気圧チェーンホイスト
アドバンテージ
- 圧縮空気を動力源とすることで安全性を確保しており、火花が出ず安全で防爆性があります。
- 空気圧チェーンホイストには空気遮断保護機能があり、空気源が突然遮断されても重い物が落下しないことを保証します。
- 過負荷保護機能があり、定格荷重を超える重量物を持ち上げることはできません。
- 高効率 - 類似製品では実現できない改善スピードで、作業効率が高くなります。
- 無段階変速機能を備えており、持ち上げる重量に応じて上昇速度を自由にコントロールできます。
- 精密なワンコントロールハンドルで空気吸入量を調整し、正確に制御できます。
- 省エネモデルはコンパクトで軽量です。
技術パラメータ
| タイプ | ユニット | HQ1.5-1 | HQ2-1 | HQ3-1 | HQ3-2 | HQ6-2 | HQ10-2 |
| あ | んん | 690 | 556 | 905 | 690 | 905 | 1050 |
| A1 | んん | 608 | 585 | 885 | 608 | 885 | 960 |
| B | んん | 436 | 35 | 539 | 436 | 539 | 558 |
| Ｃ | んん | 202 | 146 | 246.5 | 202 | 246.5 | 256 |
| だ | んん | 176 | 185 | 220 | 176 | 220 | 256 |
| え | んん | 100 | 140 | 146 | 100 | 146 | 128 |
| ふ | んん | 150 | 385 | 158 | 150 | 158 | 205 |
| J | んん | 90 | 65 | 120 | 90 | 120 | 135 |
| け | んん | 26.5 | 26 | 38 | 26.5 | 38 | 49 |
| H1 | んん | 659 | 500 | 807 | 659 | 807 | 969 |
| H2 | んん | 439 | 338 | 548 | 439 | 548 | 652 |
| H3 | んん | 597 | 528 | 768 | 597 | 768 | 860 |
| Φa | んん | 53 | 48 | 69 | 53 | 69 | 55 |
| Φb | んん | 53 | 48 | 69 | 53 | 69 | 55 |
| Φc | んん | 28 | 28 | 33 | 28 | 33 | 36 |

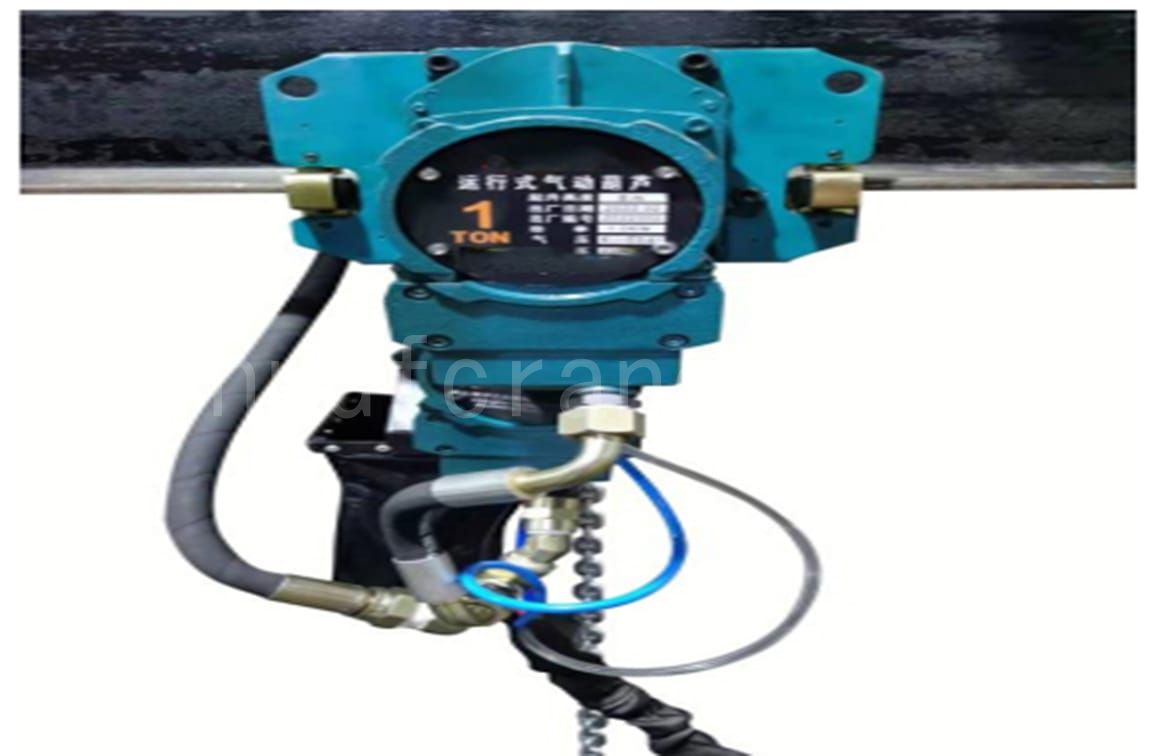

鉱業シリーズ空気圧チェーンホイストフック
アドバンテージ
- 安全で防爆
圧縮空気で駆動し、動作サイクルは100%です。空気圧チェーンホイストは、空気モーターが発熱しないため、連続運転が可能です。作動空気圧により、ハウジング内への埃、汚れ、湿気、腐食性ガスの侵入を防ぎ、電気による危険もありません。電気を使用しないため、爆発性環境下でも感電から保護されます。空気動力の利用は明らかな利点です。空気圧ホイストは火花を発生せず、安全で防爆性を備えています。
- 調整可能な速度
昇降時には無段階の速度調節が可能で、走行速度は電動ホイストの3倍、チェーンホイストの5～10倍と高速です。
- 過負荷保護、エアー切れ保護
空気源の突然の遮断や、荷物の急激な落下を避けてください。製品の品質をさらに向上させ、重量物の過負荷による製品の損傷を回避します。
- 簡単な操作
レバーコントロール操作はシンプルで制御しやすく、上げ下げ時にはハンドルによるアクション出力に素早く反応できます。
- 清潔で環境に優しく、安全で信頼できる
内部潤滑システムにより大気汚染を防止します。湿気、高湿度、粉塵など、特殊環境や過酷な環境での作業に適しています。
- 省力化ハンドリング
空気圧ホイストは、外観の美しさに配慮するだけでなく、電動ホイストに比べて小型で軽量、持ち運びが簡単で、製品構造の設計が堅牢であるため、操作が信頼でき、メンテナンスの手間も少なくて済みます。
- 故障率が低く耐久性がある
空気圧ホイストは耐久性に優れ、通常の類似製品に比べて耐用年数が大幅に長くなります。
技術パラメータ
| タイプ | ユニット | HQ16-3 | HQ20-4 | HQ30-2 | HQ50-4 | HQ75-3 | HQ100-4 |
| あ | んん | 1350 | 1195 | 1370 | 1610 | 2535 | 2610 |
| B | んん | 558 | 559 | 900 | 955 | 1535 | 1535 |
| Ｃ | んん | 246.5 | 247 | 450 | 535 | 820 | 820 |
| だ | んん | 386 | 472 | 445 | 445 | 600 | 600 |
| え | んん | 195 | 127 | 270 | 270 | 405 | 365 |
| ふ | んん | 262 | 365 | 310 | 350 | 450 | 450 |
| H1 | んん | 1163 | 1117 | 1260 | 1485 | 1935 | 1935 |
| H2 | んん | 675 | 630 | 825 | 950 | 1250 | 1250 |
| Φa | んん | 95 | 102 | 126 | 120 | 315 | 355 |
| Φb | んん | 95 | 102 | 126 | 120 | 315 | 355 |
| いいえ | んん | 88 | 95 | 113 | 122 | 250 | 280 |
鉱山用空気圧チェーンホイスト
アドバンテージ
- 安全で防爆
圧縮空気で駆動し、動作サイクルは100%です。空気圧チェーンホイストは、空気モーターが発熱しないため、連続運転が可能です。作動空気圧により、ハウジング内への埃、汚れ、湿気、腐食性ガスの侵入を防ぎ、電気による危険もありません。電気を使用しないため、爆発性環境下でも感電から保護されます。空気動力の利用は明らかな利点です。空気圧ホイストは火花を発生せず、安全で防爆性を備えています。
- 調整可能な速度
昇降時には無段階の速度調節が可能で、走行速度は電動ホイストの3倍、チェーンホイストの5～10倍と高速です。
- 過負荷保護、エアー切れ保護
空気源の突然の遮断や、荷物の急激な落下を避けてください。製品の品質をさらに向上させ、重量物の過負荷による製品の損傷を回避します。
- 簡単な操作
レバーコントロール操作はシンプルで制御しやすく、上げ下げ時にはハンドルによるアクション出力に素早く反応できます。
清潔で環境に優しく、安全で信頼できる
内部潤滑システムにより大気汚染を防止します。湿気、高湿度、粉塵など、特殊環境や過酷な環境での作業に適しています。
- 省力化ハンドリング
空気圧ホイストは、外観の美しさに配慮するだけでなく、電動ホイストに比べて小型で軽量、持ち運びが簡単で、製品構造の設計が堅牢であるため、操作が信頼でき、メンテナンスの手間も少なくて済みます。
- 故障率が低く耐久性がある
空気圧チェーンホイストは耐久性に優れ、通常の類似製品に比べて耐用年数が大幅に長くなります。
技術パラメータ
| タイプ | 荷重（kg） | 持ち上がる速度（m/min） | 揚程（m） | 空気圧(kgf/cm2) | ガス消費量（Nm3/分) | 重量（kg） | トロリー速度 | |||
| バラスト中 | 容量 | |||||||||
| 上 | 下 | 上 | 下 | |||||||
| KA1M-025 | 250 | 17 | 13 | 10 | 19 | 3 | 6 | 1.4 | 41 | 10-25 |
| KA1M-050 | 500 | 17 | 15 | 7.5 | 24 | 3 | 6 | 1.4 | 47 | 10-25 |
| KA1M-100 | 1000 | 8.5 | 6.5 | 3.5 | 13 | 3 | 6 | 1.4 | 57 | 10-25 |
| KA2M-100 | 1000 | 9 | 7 | 5 | 9 | 3 | 6 | 1.8 | 70 | 10-20 |
| KA2M-200 | 2000 | 4.5 | 3.5 | 2.3 | 5.5 | 3 | 6 | 1.8 | 75 | 10-20 |

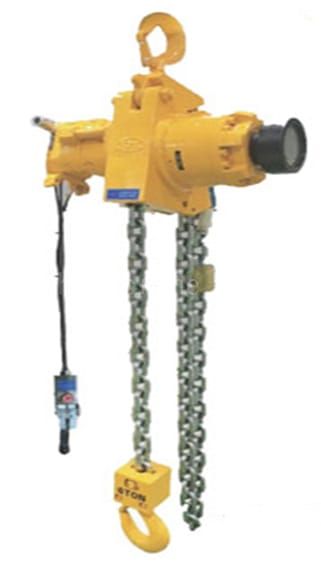

モーター付き空気圧チェーンホイスト
アドバンテージ
- モーター付き空気圧チェーンホイストは、大容量で揚重速度が速く、コンパクトな設計で耐久性に優れた大容量ギアエアモーターを採用しています。
- モーター付き空気式チェーンブロックは、荷重6トンから25トンまで、KA4GS（固定型）とKA4GM（空気式トロリー付き操作型）に分かれています。
- モーター付き空気圧チェーンホイストには、クローズドディスクブレーキが装備されています。ブレーキクリアランスは自動調整式で、耐腐食性があり、メンテナンスが容易です。
- 速度はコントロールハンドルで調整可能。コントロールハンドルは別売りで、オリジナルのアクセサリーも販売されています。
- 緊急時に停止するためのボタンスイッチに非常ブレーキと、安全性の高い上限・下限リミットスイッチを装備しています。
- モーター付きの空気圧チェーンホイストは、電気ホイストの代わりとして使用することができ、海上工場、化学工場、石油化学工場、工場などの爆発性区域で使用できます。
技術パラメータ
| タイプ | ロード （T） | 昇降速度（m/分） | チェーンの数 | 空気圧 （kg/cm2) | ガス消費量（m3/分) | ロードチェーン（mm） | トロリー速度（m/分） | 重量（kg） |
|---|---|---|---|---|---|---|---|---|
| KA4GS-006 | 6 | 1.8 | 1 | 6.3 | 8 | 16 | – | 130 |
| KA4GS-012 | 12 | 0.8 | 2 | 6.3 | 8 | 16 | – | 180 |
| KA4GS-018 | 18 | 0.6 | 3 | 6.3 | 8 | 16 | – | 250 |
| KA4GS-025 | 25 | 0.4 | 4 | 6.3 | 8 | 16 | – | 330 |
| KA4GM-006 | 6 | 1.8 | 1 | 6.3 | 8 | 16 | 6.6 | 380 |
| KA4GM-012 | 12 | 0.9 | 2 | 6.3 | 8 | 16 | 6.6 | 430 |
| KA4GM-018 | 18 | 0.6 | 3 | 6.3 | 8 | 16 | 6.6 | 750 |
| KA4GM-025 | 25 | 0.4 | 4 | 6.3 | 8 | 16 | 6.6 | 830 |

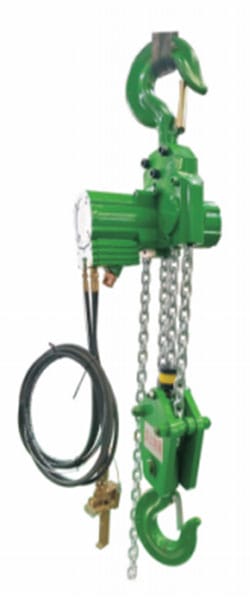

固定式防爆空気圧チェーンホイスト
アドバンテージ
- 固定式防爆空気圧ホイストは使用時に火花が出ず、防爆機能を有します。
- 固定式防爆空気圧ホイストは走行速度が速く、電動ホイストの3倍、手動ホイストの5～10倍の速度です。
- 輸入された、調整可能な速度、低騒音、低振動の固定式防爆空気圧ホイストです。
技術パラメータ
| タイプ | 荷重（kg） | 持ち上がる速度（m/min） | 揚程（m） | 空気圧(kgf/cm2) | ガス消費量（N-m3/分） | 重量（kg） | |||
| バラスト中 | 容量 | ||||||||
| 上 | 下 | 上 | 下 | ||||||
| KA1S-025 | 250 | 17 | 15 | 10 | 19 | 3 | 6 | 1.4 | 23 |
| KA1S-050 | 500 | 17 | 15 | 7.5 | 24 | 3 | 6 | 1.4 | 23 |
| KA1S-100 | 1000 | 8.5 | 6.5 | 3.5 | 12 | 3 | 6 | 1.4 | 33 |
| KA2S-100 | 1000 | 9 | 7 | 5 | 9 | 3 | 6 | 1.8 | 40 |
| KA2S-200 | 2000 | 4.5 | 5 | 2.3 | 5.5 | 3 | 6 | 1.8 | 45 |
船舶グレードの耐腐食仕上げエアチェーンホイスト
アドバンテージ
- 耐腐食性仕上げの海洋グレードエアチェーンホイストは、主に海上油田の採掘やタンカーの日常輸送環境に適しています。海水の耐腐食性と高温・低温に対する特別な要件を備えています。
- 耐酸性、耐アルカリ性、耐蒸気性があり、湿気の多い場所に適しています。
- 高温・低温に強い。
- 電気火花が発生しないため、昇降装置の防爆問題が完全に解決されます。
- 船舶用耐腐食仕上げのエアチェーンホイストは小型・軽量で、重量は同仕様の電動ホイストと同程度です。
- 走行速度は電動ホイストの2～3倍と速く、速度は無段階に調整できます。
- 小トン数空気圧ホイストの動作システムは 100% であり、効率的で継続的な操作に必要な条件を作り出します。
構造構成
- 手動制御弁は、主にハンドル、弁体、およびボタンで構成されています。制御ボタンは弁を開閉し、主制御弁のエアウェイとモーターエアウェイ間の連通を制御します。また、手回し式の引き紐式では、振り子レバーの回転によって弁を開閉し、無段階の速度調整が可能です。
- メインコントロールバルブ：主に左右のバルブステム、コネクティングロッド、エア分配プレートで構成されます。エアモーターの正逆回転によるエア分配は、左右のエア経路を切り替えることで完了します。
- 空気圧モーター：主にローター、ステーター、前後のエンドキャップ、ブレードで構成されています。メインコントロールバルブのエアセパレーターから圧縮空気がモーターに供給されると、ブレードはローターと共に高速回転します。
- フック：主に上フック、吊り下げ体、スプロケット、チェーン、下フックなどの部品で構成されています。スプロケットの正逆回転によって吊り上げ動作が完了する仕組みです。
- 減速機：主にハウジングと遊星減速機構から構成されています。エアエンジンの高速軸が減速機構に入力されると、減速によってトルクが増加し、最終段の歯車が昇降スプロケットに出力されます。
- ブレーキ機構：ブレーキコーン、ブレーキリング、シリンダーブロックから構成されています。メインコントロールバルブを介してシリンダーブロックに空気が供給され、ブレーキコーンとブレーキリングが分離することでブレーキが解除されます。
- チェーン機構：主にシャフト、振り子、リセットスプリングで構成され、所定の位置への昇降時に衝突防止と保護の役割を果たします。
技術パラメータ
| 能力(t) | 持ち上がる速度（m/min） | 最大リフト速度(m/分) | 最大降下速度（m/分） | 風圧(M Pa) | ガス消費量（N-m3/分） | ||
|---|---|---|---|---|---|---|---|
| QDH1.0S | 1.0 | 0〜20 | 4 | 7 | 0.6 | 1.2 | 24 |
| QDH1.0D | 1.0 | 0〜20 | 4.8 | 8 | 0.6 | 1.4 | 30 |
| QDH2.0S | 2.0 | 0〜20 | 2.4 | 4 | 0.6 | 1.4 | 36 |
| QDH2.5D | 2.0 | 0〜20 | 1.8 | 3.5 | 0.6 | 1.8 | 50 |
| QDH3.0S | 3.0 | 0〜20 | 1.7 | 3.5 | 0.6 | 2.2 | 36 |
| QDH3.0D | 3.0 | 0〜20 | 1.7 | 2.7 | 0.6 | 1.6 | 35 |
| QDH5.0S | 5.0 | 0〜20 | 0.75 | 1.5 | 0.6 | 2.5 | 55 |
| QDH5.0D | 5.0 | 0〜20 | 1.6 | 2.5 | 0.6 | 3.4 | 90 |
| QDH6.0S | 6.0 | 0〜20 | 0.75 | 1.3 | 0.6 | 2.5 | 55 |
| QDH6.0D | 6.0 | 0〜20 | 1.4 | 2.7 | 0.6 | 3.4 | 110 |
| QDH10.0-4D | 10.0 | 0〜20 | 0.35 | 0.8 | 0.6 | 2.9 | 140 |
| QDH10.0S | 10.0 | 0〜20 | 0.8 | 1.25 | 0.6 | 3.4 | 150 |
| QDH10.0D | 10.0 | 0〜20 | 1.2 | 2.1 | 0.6 | 4.7 | 160 |
| QDH12.0S | 12.0 | 0〜20 | 0.7 | 1.35 | 0.6 | 3.4 | 150 |
| QDH12.5D | 12.5 | 0〜20 | 1.0 | 2.0 | 0.6 | 4.7 | 160 |
| QDH16.0-3D | 12.5 | 0〜20 | 0.5 | 1.0 | 0.6 | 3.4 | 180 |
| QDH20.0-4D | 16.0 | 0〜20 | 0.35 | 1.1 | 0.6 | 3.4 | 190 |
| QDH25.0-4D | 25.0 | 0〜20 | 0.35 | 0.9 | 0.6 | 3.4 | 240 |
| QDH25.0S | 25.0 | 0〜20 | 0.5 | 1.0 | 0.6 | 4.7 | 240 |
| QDH32.0-3D | 32.0 | 0〜20 | 0.4 | 0.9 | 0.6 | 4.7 | 280 |
| QDH50.0-4D | 50.0 | 0〜20 | 0.25 | 0.5 | 0.6 | 4.7 | 350 |

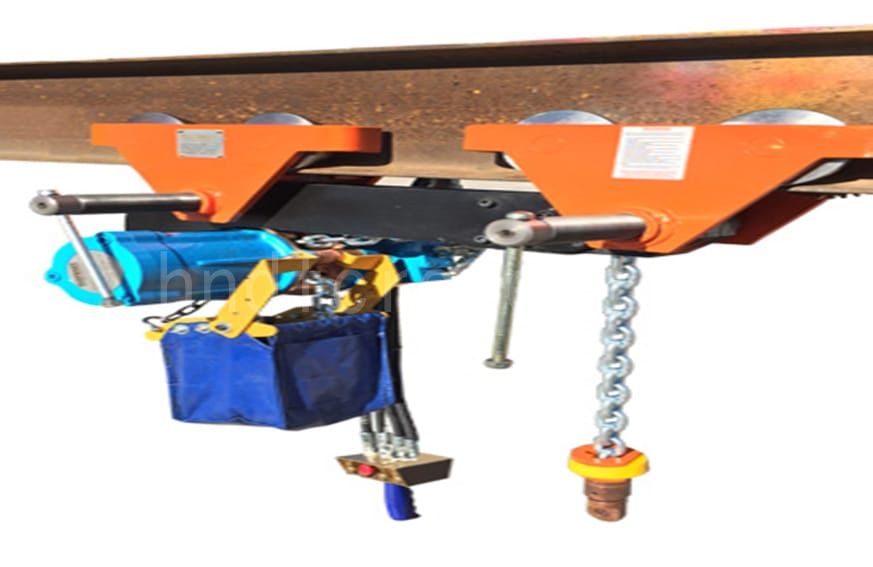

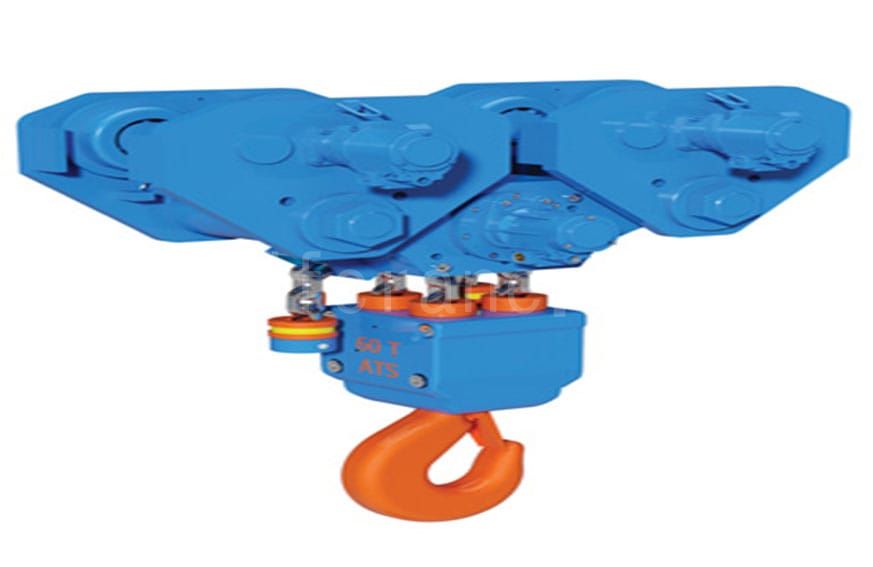

モノレールシリーズエアチェーンホイスト
オフショア産業や、狭いスペースで重量物を移動させる必要があるあらゆる用途向けに設計されています。用途に応じて、これらのひょうたんは2台または4台を1組にして使用できます。例えば、20トンから150トンの重量物を並列に処理するBOP処理システムなどです。また、タイロッドで連結して熱交換器を搬送するシステムなどにも使用できます。
アドバンテージ
- 標準ホイストはAtex認証済み、EX II 2 GD IIC T4 (X) / EX II 2 GD IIB T4 (X) / EX II 2 GD IIC T4 (X)
- 耐火花性を高めるために銅メッキやステンレス鋼部品も提供可能
- 錆びにくく交換可能なステンレススチールシリンダー
- 100% デューティサイクル
- 危険区域（爆発性環境）での作業に最適
- 定格温度範囲 -4°F ～ 158°F
- ほこりや湿気に強い
- 安全ラッチ付きの高級炭素鋼製回転フック
- EN818規格に準拠した耐腐食性ロードチェーン - 安全設計係数5:1
- 自動セルフ調整マルチディスクブレーキ125% WLL。
- 実証済みのスリップクラッチ設計負荷制限装置セット130% WLL
- コンパクトなデザインとクラス最小のヘッドルーム
- 登り防止装置および落下防止装置標準装備
- 緊急遮断弁付きパイロットペンダント制御
技術パラメータ
| 吊り上げ能力（t） | 10 | 16 | 25 | 30 | 45 | 50 | 60 | 75 | 100 |
| ビーム幅範囲 | 6.3-15.6 | 5.9-12.2 | 6.7-13.0 | 6.9-15.7 | 5.9-15.2 | 5.5-14.6 | 5.5-14.6 | 6.3-13.8 | 5.11-14.17 |
| 最小ヘッドルーム | 27.6 | 27.6 | 32 | 37.2 | 43.3 | 46.5 | 46.5 | 44.5 | 59.4 |
| B | 19.8 | 22.1 | 24.6 | 24.6 | 56.3 | 56.3 | 56.3 | 74.8 | 107.3 |
| Ｃ | 9.3 | 9.3 | 11.4 | 11.4 | 11.8 | 11.8 | 11.8 | 13.6 | 13.6 |
| だ | 10.7 | 10.7 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 12.1 | 12.1 |
| え | 5.7 | 5.7 | 7.9 | 7.9 | 7.9 | 7.9 | 7.9 | 9.6 | 9.6 |
| ふ | 10.9 | 13.0 | 11.5 | 14.3 | 17.3 | 17.3 | 17.3 | 17.4 | 24.6 |
| G | 19.7 | 23.9 | 23.3 | 28.5 | 34.8 | 34.8 | 34.8 | 34.8 | 45.7 |
| H | 19.3 | 21.3 | 22.8 | 21.7 | 28.5 | 28.5 | 28.5 | 28.5 | 44.17 |
| J | 12.0 | 7.2 | 9.3 | 7.0 | 11.6 | 14.8 | 14.8 | 19.4 | 18.1 |
| け | 2.1 | 2.3 | 2.8 | 2.8 | 2.8 | 3.9 | 3.9 | 4.9 | 4.9 |
ロープロファイルエアホイスト
ロープロファイルエアホイストは、工場のスペースが限られている状況に適しています。
アドバンテージ
- 吊り上げ能力：0.5トン～6.3トン
- 標準特性
- モーターは低次元/低コンポーネントで自由に動くことができる
- 追加のモーター潤滑油は不要
- 2段階の歩行速度
- トラックの幅は希望の位置に合わせて調整できます
- 特別プラン
- A.曲線歩行が可能
- 吊り上げ能力：1100 kgおよび2200 kg
- B. 梁を長くすると、低い天井高が改善され、より重い物を運ぶことができる。
- 空気圧: 6バール
- 防爆
- 防爆区分：Ex II 2 GD IIA T4(X)/II 3 GD IIB T4(X)
- 必要に応じて、より高い防爆等級を提供できます。
技術パラメータ
