Pnevmatik zanjirli ko'targichlar: sanoatda foydalanish uchun silliq ishlov berish

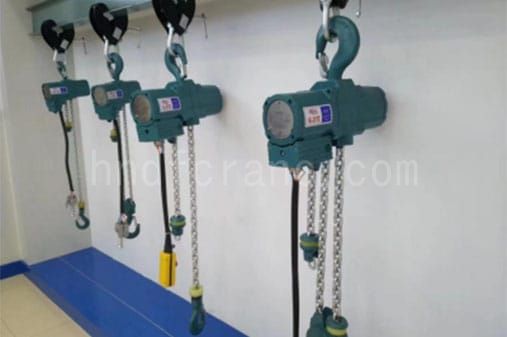

Pnevmatik zanjirli ko'targichlar Mahsulot bilan tanishtirish

Pnevmatik zanjirli ko'targichlar va dengiz havo ko'targichlari qattiq harorat, axloqsizlik, suv va namlikka bardosh berish uchun misli ko'rilmagan chidamlilikni taklif qilish orqali kam texnik xizmat ko'rsatish uchun mo'ljallangan. Havo zanjirli ko'targichlar kimyo zavodlari, bo'yoq sexlari va shaxtalar uchun juda mos keladi.

Pnevmatik zanjirli ko'targichlarning tasnifi

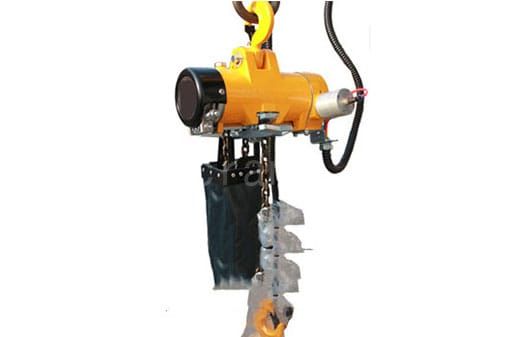

Sanoat seriyali pnevmatik zanjirli ko'targichlar ilgagi

Pnevmatik zanjirli ko'targichlar engil vaznga ega, ammo kuchli funktsiyaga ega va sanoat ilovalari uchun javob beradi.

Ushbu pnevmatik zanjirli yuk ko'targichlar o'zgaruvchan tezlikli pnevmatik quvvatdan foydalanadi, bu yong'inga chidamli gul ilovalari yoki aniqlik va quvvat juda muhim bo'lganlar uchun idealdir.

Afzallik

• Og'ir yoki zanglamaydigan po'latdan yasalgan zanjir uchqunga chidamli, o'rtacha yuk uchun.
• Yengil alyuminiy ramka va qopqoq.
• Ijobiy ta'sir, kamonli yuk tormozi yukni ushlab turadi va yukni aniq aniqlash va nazorat qilishni ta'minlaydi.
• Yuqori moment, silliq ishlash va ijobiy ishga tushirish uchun sakkiz qanotli ko'p qanotli aylanadigan havo dvigateli.
• Jim, samarali ishlash uchun nozik kesilgan issiqlik bilan ishlov berilgan spiral va tishli uzatmalar kombinatsiyasi.
• Osma gaz kelebeği tutqichi aniq gaz kelebeği imkoniyatlari uchun to'liq oqim dizayniga ega.
• Xavfli muhitlar uchun uchqunga chidamli modellar mavjud.
• Kanca yoki ushlagichli suspenziya mavjud.
• Haddan tashqari yukdan himoya qiluvchi standart qurilma
• Ichki susturucu - tovush darajasini pasaytiradi
• Gaz kelebeği valfi - nozik gaz kelebeği klapanlari silliq ishlashi uchun havoni o'lchaydi

Texnik parametr

Sanoatda ishlaydigan pnevmatik zanjirli ko'targichlar

Afzallik

• Xavfsizlik uchqunsiz ishlaydigan, xavfsiz va portlashdan himoyalangan quvvat manbai sifatida siqilgan havodan foydalanish orqali ta'minlanadi.
• Pnevmatik zanjirli yuk ko'targichlar havoni kesishdan himoyalanish xususiyatiga ega bo'lib, havo manbai to'satdan uzilib qolsa ham, og'ir narsalar tushmasligini ta'minlaydi.
• U haddan tashqari yukdan himoya qilish funktsiyasiga ega va nominal yukdan oshib ketadigan og'irliklarni ko'tara olmaydi.
• Yuqori samaradorlik - shunga o'xshash mahsulotlar bilan erishib bo'lmaydigan takomillashtirish tezligi bilan yuqori ish samaradorligi.
• Bu bosqichsiz o'zgaruvchan tezlik funktsiyasiga ega va ko'tarilgan tezlikni ko'tarish og'irligiga qarab erkin boshqarish mumkin.
• Nozik bitta boshqaruv tutqichi aniq nazorat qilish uchun havo olish hajmining o'lchamini sozlashi mumkin.
• Energiyani tejovchi model ixcham o'lchamli va engildir.

Texnik parametr

Turi	Birlik	HQ1.5-1	HQ2-1	HQ3-1	HQ3-2	HQ6-2	HQ10-2
A	mm	690	556	905	690	905	1050
A1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
H1	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
a	mm	53	48	69	53	69	55
b	mm	53	48	69	53	69	55
hk	mm	28	28	33	28	33	36

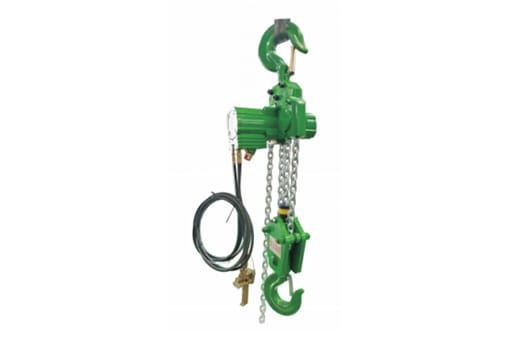

Tog'-kon seriyali pnevmatik zanjirli ko'targichlar ilgagi

Afzallik

• Xavfsiz va portlashdan himoyalangan

Siqilgan havo bilan quvvatlanadi, 100% ish aylanishi. Pnevmatik zanjirli ko'targichlar doimiy ishlashi mumkin, chunki havo dvigateli issiqlik hosil qilmaydi. Ishlayotgan havo bosimi chang, axloqsizlik, namlik va korroziy gazlarni korpusdan saqlaydi va elektr xavfi yo'q. Elektr toki ishlatilmagani uchun u portlovchi muhitda elektr toki urishidan himoyalangan. Aerodinamik quvvatdan foydalanish aniq afzallikdir. Pnevmatik yuk ko'targich uchqunsiz ishlaydi va xavfsiz va portlashdan himoyalangan.

• Sozlanishi tezlik

Ko'tarilganda yoki tushayotganda, bu qadamsiz tezlikni tartibga solish bo'lishi mumkin; ish tezligi tez, elektr ko'targichdan 3 barobar ko'p; Zanjirli ko'targichdan 5-10 marta.

• Haddan tashqari yukdan himoya qilish, havo buzilishidan himoya qilish

Havo manbaining to'satdan uzilishiga yo'l qo'ymaslik va yukning to'satdan tushishiga olib keling. Mahsulotni qo'shimcha sifat kafolati bilan ta'minlang va og'ir yuklarning ortiqcha yuklanishi natijasida mahsulotga zarar etkazmang.

• Oddiy operatsiya

Tutqichni boshqarish ishi oddiy va boshqarish oson, va u ko'tarilgan yoki tushirilganda, tutqichning harakat chiqishiga tezda javob berishi mumkin.

• Toza, ekologik toza, xavfsiz va ishonchli

Ichki moylash tizimi havo ifloslanishini yo'q qiladi. Namlik, namlik, yuqori chang va boshqalar kabi maxsus yoki qattiq muhitda ishlash uchun javob beradi.

• Mehnatni tejaydigan ishlov berish

Tashqi ko'rinishning go'zalligiga e'tibor berishdan tashqari, pnevmatik yuk ko'targich elektr ko'targichdan kichikroq, og'irligi engilroq, tashish oson va mahsulot strukturasi dizayni mustahkam bo'lib, uni ishlatishda ishonchli va texnik xizmat ko'rsatishda past.

• Kam ishlamay qolish darajasi va bardoshli

Pnevmatik ko'targichlar bardoshli va oddiy shunga o'xshash mahsulotlarga qaraganda ancha uzoqroq xizmat qilish muddatiga ega.

Texnik parametr

Turi	Birlik	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
A	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	535	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
a	mm	95	102	126	120	315	355
b	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

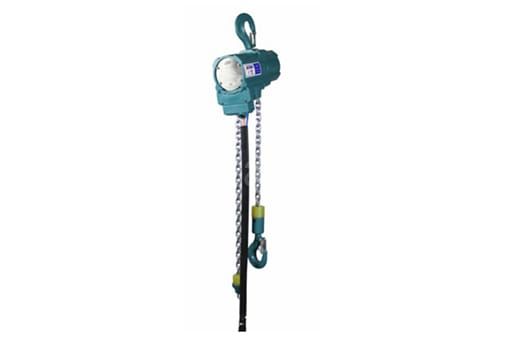

Konchilikda ishlaydigan pnevmatik zanjirli ko'targichlar

Afzallik

• Xavfsiz va portlashdan himoyalangan

Siqilgan havo bilan quvvatlanadi, 100% ish aylanishi. Pnevmatik zanjirli ko'targichlar doimiy ishlashi mumkin, chunki havo dvigateli issiqlik hosil qilmaydi. Ishlayotgan havo bosimi chang, axloqsizlik, namlik va korroziy gazlarni korpusdan saqlaydi va elektr xavfi yo'q. Elektr toki ishlatilmagani uchun u portlovchi muhitda elektr toki urishidan himoyalangan. Aerodinamik quvvatdan foydalanish aniq afzallikdir. Pnevmatik yuk ko'targich uchqunsiz ishlaydi va xavfsiz va portlashdan himoyalangan.

• Sozlanishi tezlik

Ko'tarilganda yoki tushayotganda, bu qadamsiz tezlikni tartibga solish bo'lishi mumkin; ish tezligi tez, elektr ko'targichdan 3 barobar ko'p; Zanjirli ko'targichdan 5-10 marta.

• Haddan tashqari yukdan himoya qilish, havo buzilishidan himoya qilish

Havo manbaining to'satdan uzilishiga yo'l qo'ymaslik va yukning to'satdan tushishiga olib keling. Mahsulotni qo'shimcha sifat kafolati bilan ta'minlang va og'ir yuklarning ortiqcha yuklanishi natijasida mahsulotga zarar etkazmang.

• Oddiy operatsiya

Tutqichni boshqarish ishi oddiy va boshqarish oson, va u ko'tarilgan yoki tushirilganda, tutqichning harakat chiqishiga tezda javob berishi mumkin.

Toza, ekologik toza, xavfsiz va ishonchli

Ichki moylash tizimi havo ifloslanishini yo'q qiladi. Namlik, namlik, yuqori chang va boshqalar kabi maxsus yoki qattiq muhitda ishlash uchun javob beradi.

• Mehnatni tejaydigan ishlov berish

Tashqi ko'rinishning go'zalligiga e'tibor berishdan tashqari, pnevmatik yuk ko'targich elektr ko'targichdan kichikroq, og'irligi engilroq, tashish oson va mahsulot strukturasi dizayni mustahkam bo'lib, uni ishlatishda ishonchli va texnik xizmat ko'rsatishda past.

• Kam ishlamay qolish darajasi va bardoshli

Pnevmatik zanjirli ko'targichlar bardoshli va oddiy shunga o'xshash mahsulotlarga qaraganda ancha uzoqroq xizmat qilish muddatiga ega.

Texnik parametr

Turi	Yuk (kg)	Yuk ko'tarish tezligi (m/min)				Ko'tarish balandligi (m)	Havo bosimi (kgf/sm2)	Gaz iste'moli (Nm3/min)	Og'irligi (kg)	Trolley tezligi
		Balastda		Imkoniyat
		yuqoriga	pastga	yuqoriga	pastga
KA1M-025	250	17	13	10	19	3	6	1.4	41	10-25
KA1M-050	500	17	15	7.5	24	3	6	1.4	47	10-25
KA1M-100	1000	8.5	6.5	3.5	13	3	6	1.4	57	10-25
KA2M-100	1000	9	7	5	9	3	6	1.8	70	10-20
KA2M-200	2000	4.5	3.5	2.3	5.5	3	6	1.8	75	10-20

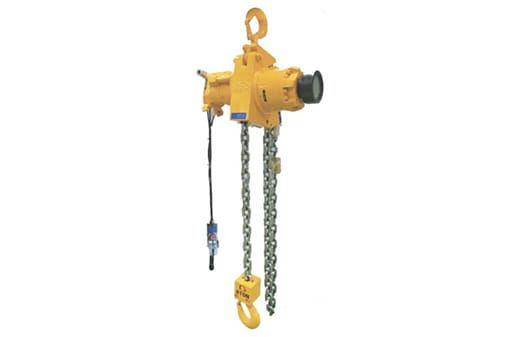

Dvigatelli pnevmatik zanjirli ko'targichlar

Afzallik

• Dvigatelli pnevmatik zanjirli ko'targichlar katta sig'imga va yuqori ko'tarish tezligiga ega bo'lib, dizayni ixcham va bardoshli bo'lgan katta hajmli tishli havo dvigatelidan foydalanadi.
• Dvigatelli pnevmatik zanjirli ko'targichlar 6 tonnadan 25 tonnagacha yuk ko'taradigan KA4GS (qattiq turdagi) va KA4GM (pnevmatik trolleybusli ish turi) ga bo'linadi.
• Dvigatelli pnevmatik zanjirli ko'targichlarda yopiq diskli tormoz mavjud. O'z-o'zidan sozlanadigan tormoz bo'shlig'i, korroziyaga qarshi va oson parvarishlash
• Tezlik boshqaruv tutqichi bilan sozlanishi mumkin, boshqaruv tutqichi alohida sotilishi mumkin va original aksessuarlar
• Favqulodda vaziyatda to'xtash uchun tugma tugmachasiga favqulodda tormoz o'rnatilgan; va xavfsizlik darajasi yuqori bo'lgan yuqori va pastki chegara kalitlari.
• Dvigatelli pnevmatik zanjirli yuk ko'targichlar elektr ko'targichlarni almashtirishi mumkin va dengizdagi fabrikalar, kimyo zavodlari, neft-kimyo zavodlari va fabrikalar kabi portlovchi hududlarda qo'llanilishi mumkin.

Texnik parametr

Turi	Yuklash (T)	Yuk ko'tarish tezligi (m/min)	Zanjirlar soni	Havo bosimi (kg/sm2)	Gaz iste'moli (m3/min)	Yuklash zanjiri (mm）	Trolley tezligi (m/min)	Og'irligi (kg)
KA4GS-006	6	1.8	1	6.3	8	16	-	130
KA4GS-012	12	0.8	2	6.3	8	16	-	180
KA4GS-018	18	0.6	3	6.3	8	16	-	250
KA4GS-025	25	0.4	4	6.3	8	16	-	330
KA4GM-006	6	1.8	1	6.3	8	16	6.6	380
KA4GM-012	12	0.9	2	6.3	8	16	6.6	430
KA4GM-018	18	0.6	3	6.3	8	16	6.6	750
KA4GM-025	25	0.4	4	6.3	8	16	6.6	830

Ruxsat etilgan portlashdan himoyalangan pnevmatik zanjirli ko'targichlar

Afzallik

• Ruxsat etilgan portlashdan himoyalangan pnevmatik ko'targichda uchqunlar yo'q va portlashga qarshi funktsiyaga ega.
• Ruxsat etilgan portlashdan himoyalangan pnevmatik yuk ko'targich tez ishlaydigan tezlikka ega, bu elektr ko'targichdan 3 baravar va qo'lda ko'targichdan 5 ~ 10 baravar yuqori.
• Import qilingan, sozlanishi tezlik, past shovqin va past tebranish bilan o'rnatilgan portlashdan himoyalangan pnevmatik ko'targich.

Texnik parametr

Turi	Yuk (kg)	Yuk ko'tarish tezligi (m/min)				Ko'tarish balandligi (m)	Havo bosimi (kgf/sm2)	Gaz iste'moli (N-m3/min)	Og'irligi (kg)
		Balastda		Imkoniyat
		yuqoriga	pastga	yuqoriga	pastga
KA1S-025	250	17	15	10	19	3	6	1.4	23
KA1S-050	500	17	15	7.5	24	3	6	1.4	23
KA1S-100	1000	8.5	6.5	3.5	12	3	6	1.4	33
KA2S-100	1000	9	7	5	9	3	6	1.8	40
KA2S-200	2000	4.5	5	2.3	5.5	3	6	1.8	45

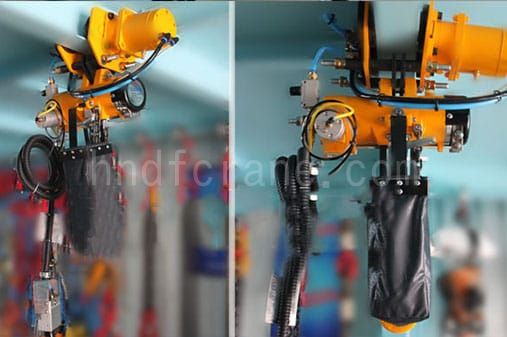

Dengiz darajasidagi korroziyaga chidamli tugatish havo zanjirli ko'targich

Afzallik

• Dengiz darajasidagi korroziyaga chidamli havo zanjiri ko'targichi asosan dengizdagi neft konlarini qazib olish va tankerlarning kundalik tashish muhiti uchun javob beradi. Okeanning korroziyaga qarshi va yuqori va past haroratlari uchun maxsus talablarga ega.
• Kislota va gidroksidi qarshilik, bug 'qarshiligi, nam holatlar uchun javob beradi.
• Yuqori harorat va past haroratga chidamli.
• Yuk ko'tarish uskunasining portlashdan himoyalangan muammosini to'liq hal qiladigan elektr uchqunlari yo'q.
• Dengiz darajasidagi korroziyaga chidamli havo zanjirli ko'targich kichik o'lchamli va engil vaznga ega va og'irligi faqat bir xil xususiyatlarga ega elektr ko'targichlar uchun.
• Ishlash tezligi tez, elektr ko'targichdan 2-3 baravar ko'p va tezlikni qadamsiz sozlash mumkin.
• Kichik tonnajli pnevmatik ko'targichlarning ish tizimi 100% bo'lib, samarali va uzluksiz ishlash uchun zarur shart-sharoitlarni yaratadi.

Struktura tarkibi

1. Qo'lda boshqaruv valfi asosan quyidagilardan iborat: tutqich, valf tanasi va tugmalar. Tekshirish tugmasi asosiy nazorat valfi havo yo'li va vosita havo yo'li o'rtasidagi aloqani boshqarish uchun valfni ochishi mumkin. Yoki qo'l tortma turi, operatsiya klapanning ochilishiga erishish uchun sarkaç dastagining aylanishini tortadi, bu esa qadamsiz tezlikni o'zgartirishi mumkin.

2. Asosiy nazorat valfi: u asosan quyidagilardan iborat: chap va o'ng valf novdasi, ulash novdasi va havo taqsimlash plitasi. Havo dvigatelining oldinga va teskari aylanishining havo taqsimlash ishi chap va o'ng havo yo'llarini almashtirish orqali yakunlanadi.

3. Pnevmatik vosita: asosan rotor, stator, old va orqa qopqoqlar va pichoqlardan iborat. Asosiy nazorat klapanining havo ajratgichi siqilgan havoni dvigatelga yuborganda, pichoq rotor bilan birga yuqori tezlikda aylanadi.

4. Kanca: U asosan quyidagilardan iborat: yuqori kanca, osilgan korpus, tishli tishli, zanjir, pastki kanca va boshqa qismlar. Yuk ko'tarish harakatini bajarish uchun tishli vintning oldinga va teskari aylanishiga tayaning.

5. Reduktor: U asosan quyidagilardan iborat: korpus va sayyora sekinlashuv mexanizmlari to'plami. Havo dvigatelining yuqori tezlikda ishlaydigan mili sekinlashuv mexanizmiga kiritilganda, moment sekinlashuv bilan ortadi va oxirgi bosqich ko'taruvchi tishli tishli tirgakga chiqariladi.

6. Tormoz mexanizmi: U asosan quyidagilardan iborat: tormoz konusi, tormoz halqasi va silindr bloki. Asosiy nazorat valfi orqali silindr blokiga havo taqsimlanadi va tormozni bo'shatish uchun tormoz konusi va tormoz halqasi ajratiladi.

7. Zanjir mexanizmi: U asosan quyidagilardan iborat: mil, sarkaç va reset bahor. Pozitsiyaga ko'tarilish va tushishda to'qnashuvga qarshi va himoya rolini o'ynaydi.

Texnik parametr

	Imkoniyat (t)	Yuk ko'tarish tezligi (m/min)	Maksimal ko'tarish tezligi (m/min)	Maksimal pasayish tezligi (m/min)	Shamol bosimi (M Pa)	Gaz iste'moli (N-m3/min)
QDH1.0S	1.0	0-20	4	7	0.6	1.2	24
QDH1.0D	1.0	0-20	4.8	8	0.6	1.4	30
QDH2.0S	2.0	0-20	2.4	4	0.6	1.4	36
QDH2.5D	2.0	0-20	1.8	3.5	0.6	1.8	50
QDH3.0S	3.0	0-20	1.7	3.5	0.6	2.2	36
QDH3.0D	3.0	0-20	1.7	2.7	0.6	1.6	35
QDH5.0S	5.0	0-20	0.75	1.5	0.6	2.5	55
QDH5.0D	5.0	0-20	1.6	2.5	0.6	3.4	90
QDH6.0S	6.0	0-20	0.75	1.3	0.6	2.5	55
QDH6.0D	6.0	0-20	1.4	2.7	0.6	3.4	110
QDH10.0-4D	10.0	0-20	0.35	0.8	0.6	2.9	140
QDH10.0S	10.0	0-20	0.8	1.25	0.6	3.4	150
QDH10.0D	10.0	0-20	1.2	2.1	0.6	4.7	160
QDH12.0S	12.0	0-20	0.7	1.35	0.6	3.4	150
QDH12.5D	12.5	0-20	1.0	2.0	0.6	4.7	160
QDH16.0-3D	12.5	0-20	0.5	1.0	0.6	3.4	180
QDH20.0-4D	16.0	0-20	0.35	1.1	0.6	3.4	190
QDH25.0-4D	25.0	0-20	0.35	0.9	0.6	3.4	240
QDH25.0S	25.0	0-20	0.5	1.0	0.6	4.7	240
QDH32.0-3D	32.0	0-20	0.4	0.9	0.6	4.7	280
QDH50.0-4D	50.0	0-20	0.25	0.5	0.6	4.7	350

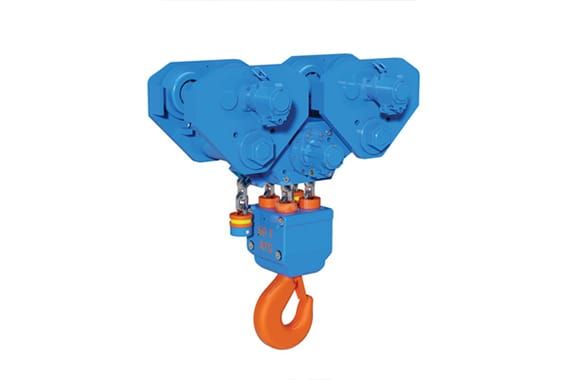

Monoray seriyali havo zanjirli ko'targichlar

Offshor sanoati yoki og'ir narsalarni kichik joyga ko'chirish kerak bo'lgan har qanday vaziyat uchun mo'ljallangan. Muayyan dasturga qarab, bu qovoqlarni juft yoki hatto to'rtta guruhda ishlatish mumkin. Masalan: 20 tonnadan 150 tonnagacha ishlov berish uchun parallel ravishda ishlatiladigan BOPni qayta ishlash tizimi. Yoki birgalikda ishlash va issiqlik almashinuvchilari bilan ishlash uchun bog'lovchi rodlar bilan bog'langan.

Afzallik

• Standart koʻtargichlar Atex tomonidan tasdiqlangan, EX II 2 GD IIC T4 (X) / EX II 2 GD IIB T4 (X) / EX II 2 GD IIC T4 (X)
• Uchqunga chidamliligini oshirish uchun mis qoplamalar va zanglamaydigan po'latdan yasalgan komponentlar taklif qilinishi mumkin
• Zangsiz va almashtiriladigan zanglamaydigan po'latdan yasalgan silindr
• 100% Ish aylanishi
•  Xavfli hududlarda ishlash uchun ideal (portlovchi muhit)
• Harorat -4°F dan 158°F gacha
•  Chang va namlikka sezgir emas
•  Yuqori sifatli karbonli po'latdan yasalgan aylanma ilgaklar, xavfsizlik qulflari bilan
• EN818 standartiga muvofiq ishlab chiqarilgan korroziyaga chidamli yuk zanjiri – 5:1 Xavfsizlikning dizayn faktori
• Avtomatik o'zini o'zi sozlaydigan ko'p diskli tormoz 125% WLL.
• Sinab ko'rilgan va sinovdan o'tgan slip debriyaj dizayni yuk cheklash moslamasi 130% WLL
•  Yilni dizayn va sinfdagi eng past balandlik
•  Ko'tarilish va tushishga qarshi qurilmalar standarti
• Favqulodda o'chirish klapanli uchuvchi pandant boshqaruvi

Texnik parametr

Yuk ko'tarish qobiliyati（t）	10	16	25	30	45	50	60	75	100
Nur kengligi diapazoni	6.3-15.6	5.9-12.2	6.7-13.0	6.9-15.7	5.9-15.2	5.5-14.6	5.5-14.6	6.3-13.8	5.11-14.17
Minimal bosh joy	27.6	27.6	32	37.2	43.3	46.5	46.5	44.5	59.4
B	19.8	22.1	24.6	24.6	56.3	56.3	56.3	74.8	107.3
C	9.3	9.3	11.4	11.4	11.8	11.8	11.8	13.6	13.6
D	10.7	10.7	11.3	11.3	11.3	11.3	11.3	12.1	12.1
E	5.7	5.7	7.9	7.9	7.9	7.9	7.9	9.6	9.6
F	10.9	13.0	11.5	14.3	17.3	17.3	17.3	17.4	24.6
G	19.7	23.9	23.3	28.5	34.8	34.8	34.8	34.8	45.7
H	19.3	21.3	22.8	21.7	28.5	28.5	28.5	28.5	44.17
J	12.0	7.2	9.3	7.0	11.6	14.8	14.8	19.4	18.1
K	2.1	2.3	2.8	2.8	2.8	3.9	3.9	4.9	4.9

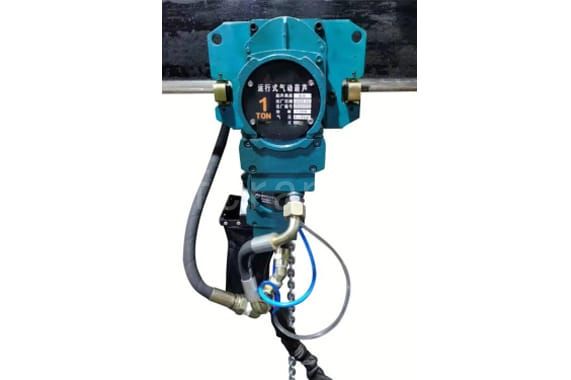

Past profilli havo ko'targichlar

Past profilli havo ko'targichlari zavod maydoni cheklangan holatlar uchun javob beradi.

Afzallik

• Yuk ko'tarish quvvati: 0,5 tonna-6,3 tonna
• Standart xususiyatlar
• Dvigatel past o'lchamlarda/komponentlarda erkin harakatlanishi mumkin
• Qo'shimcha motor moylash moyi talab qilinmaydi
• Ikki bosqichli yurish tezligi
• Trekning kengligi kerakli holatga sozlanishi mumkin
• Maxsus reja
• A. Egri-bugri yurishga qodir
• Yuk ko'tarish quvvati: 1100 kg va 2200 kg
• B. Uzunroq nurlar past masofani yaxshilashi va kattaroq og'ir narsalarni tashishi mumkin
• Havo bosimi: 6 bar
• Portlashdan himoyalangan
• Portlashdan himoyalangan tasnifi: Ex II 2 GD IIA T4(X)/II 3 GD IIB T4(X)
• Agar kerak bo'lsa, biz portlashga qarshi yuqoriroq tasnifni taqdim eta olamiz

Texnik parametr
