Введение в отрасль

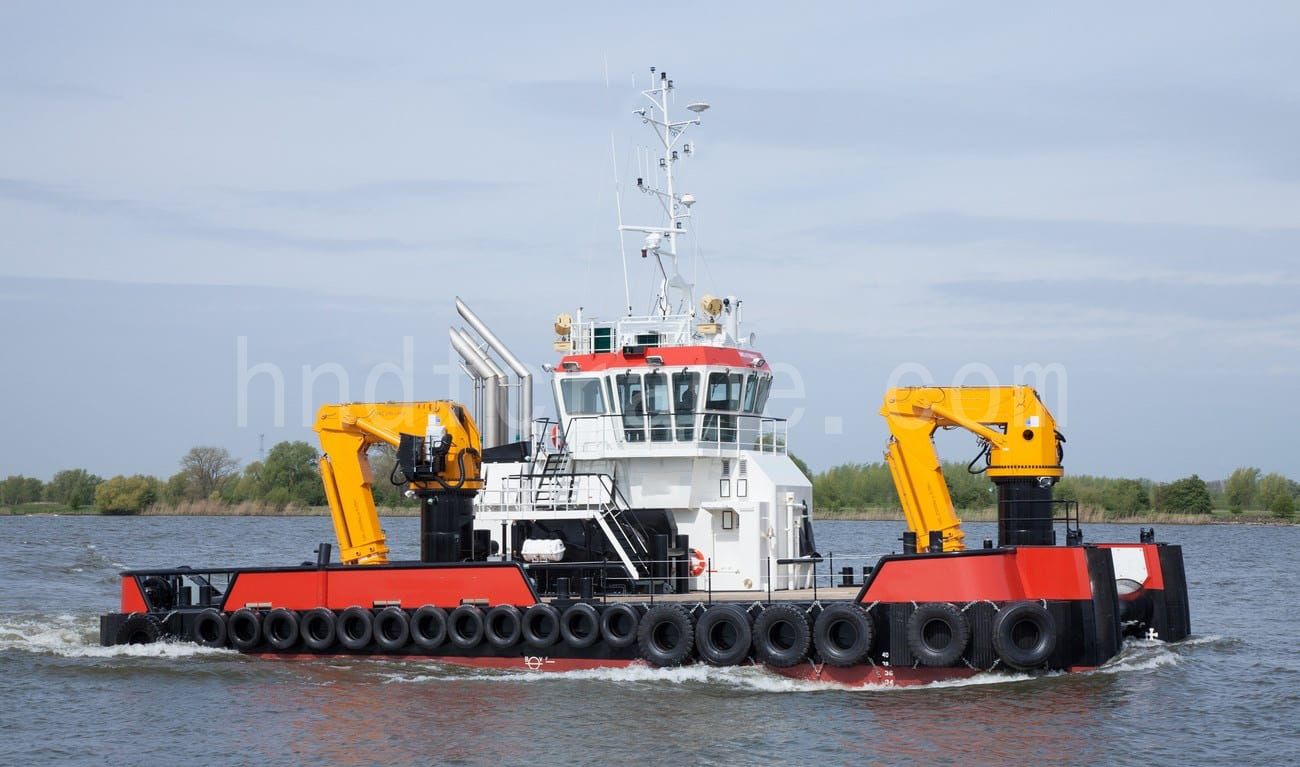

Морские краны, также известные как судовые краны, в основном устанавливаются на судах для погрузки и разгрузки различных типов грузов. Они являются важнейшими палубными механизмами и оборудованием для производственных операций на судах. Эти краны отличаются компактной конструкцией, привлекательным внешним видом, надежной и безопасной работой, энергоэффективностью, экологичностью и превосходными возможностями обработки. Разработанные, изготовленные и сертифицированные для работы в суровых условиях морской среды, таких как коррозия от соляного тумана, сильный износ и экстремальные температуры, судовые краны особенно хорошо подходят для погрузочно-разгрузочных работ в море. Их стрелы поставляются в различных конфигурациях, включая прямые, телескопические и складные стрелы. Варианты питания и управления включают ручные, электрические и электрогидравлические системы.
Классификация морских кранов

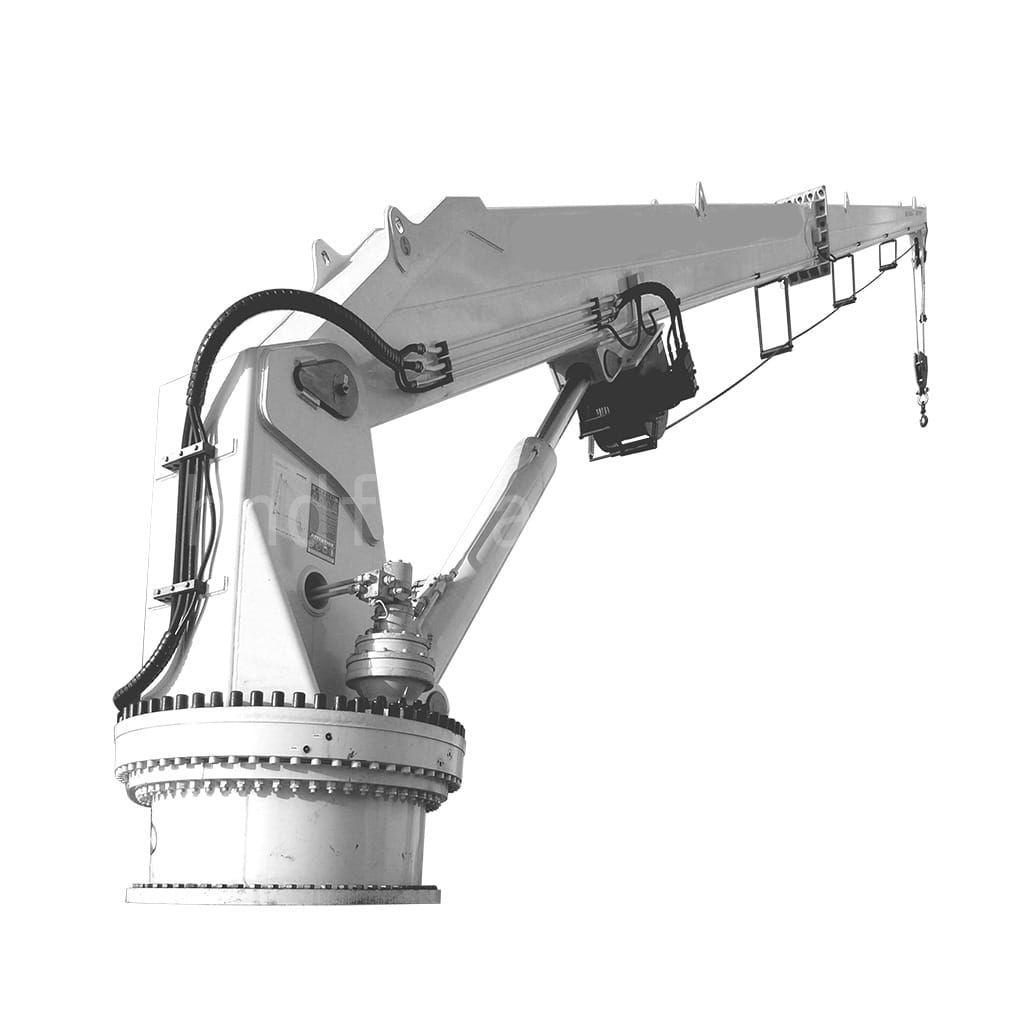

Краны с жесткой стрелой

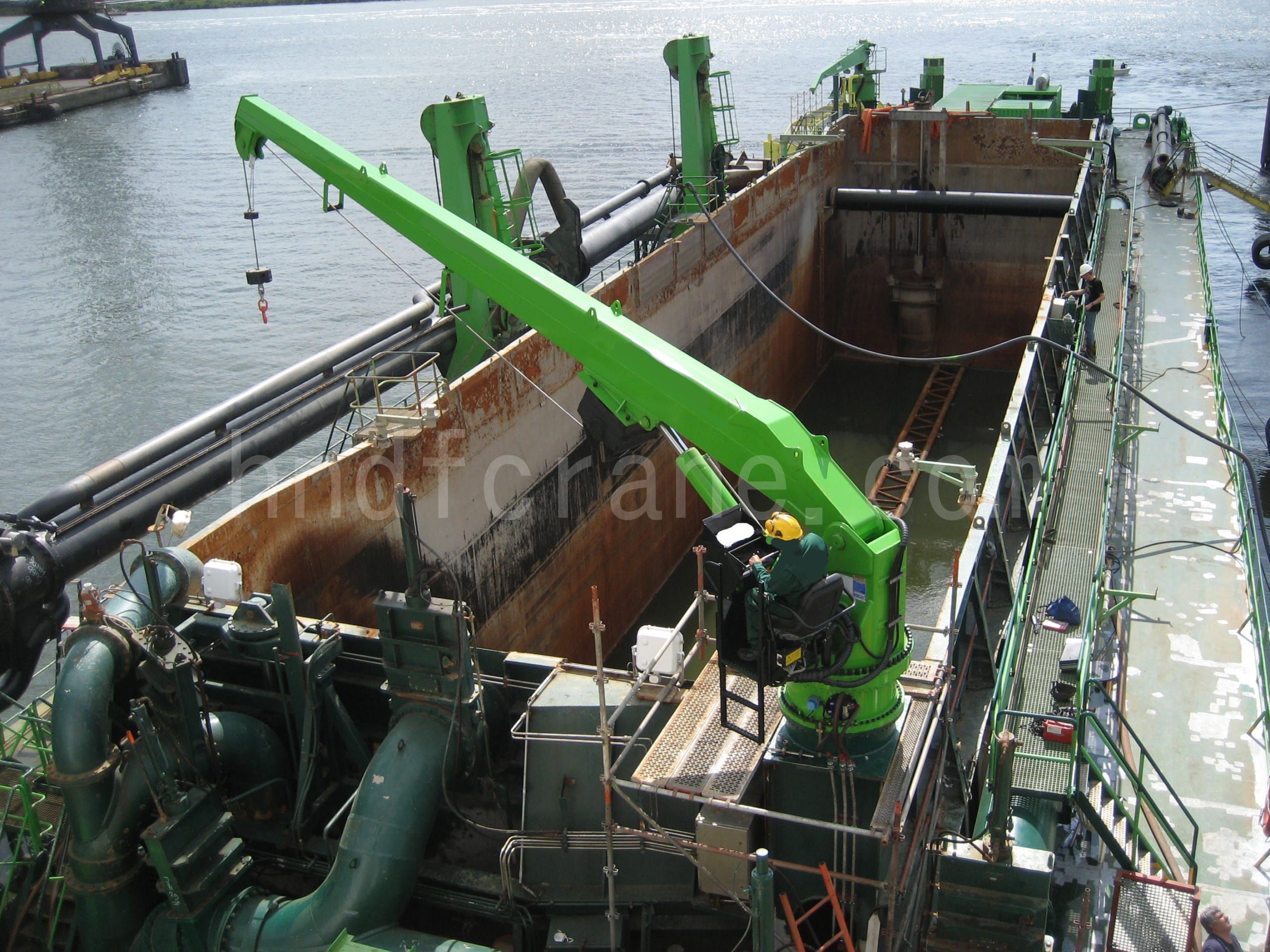

Краны с жесткой стрелой — это тип морских кранов, идеально подходящий для безопасной, быстрой и гибкой обработки и разгрузки материалов в морских условиях. Благодаря простой и прочной конструкции, основанной на подъеме стрелы гидравлическим цилиндром с вращением основания, эти краны предлагают чрезвычайно низкие затраты на техническое обслуживание. Благодаря сочетанию минимальной структурной сложности и оптимизированного веса с высококачественными компонентами и специализированной антикоррозионной обработкой краны с жесткой стрелой представляют собой прочное и надежное решение для сложных морских операций. Они обычно используются в доках, стационарных сооружениях и портах, что делает их надежным выбором среди различных типов морских кранов.
Преимущество
- Грузоподъемность до 100 тонн
- Радиус действия стрелы может достигать 50 метров.
- Долговечная обработка поверхности: антикоррозийная
- Управляйте с помощью пульта управления на кране.
- Интегрированный электрогидравлический привод/HPU
- Непрерывное вращение
- Эксплуатация при низких/высоких температурах
- Система предотвращения столкновений

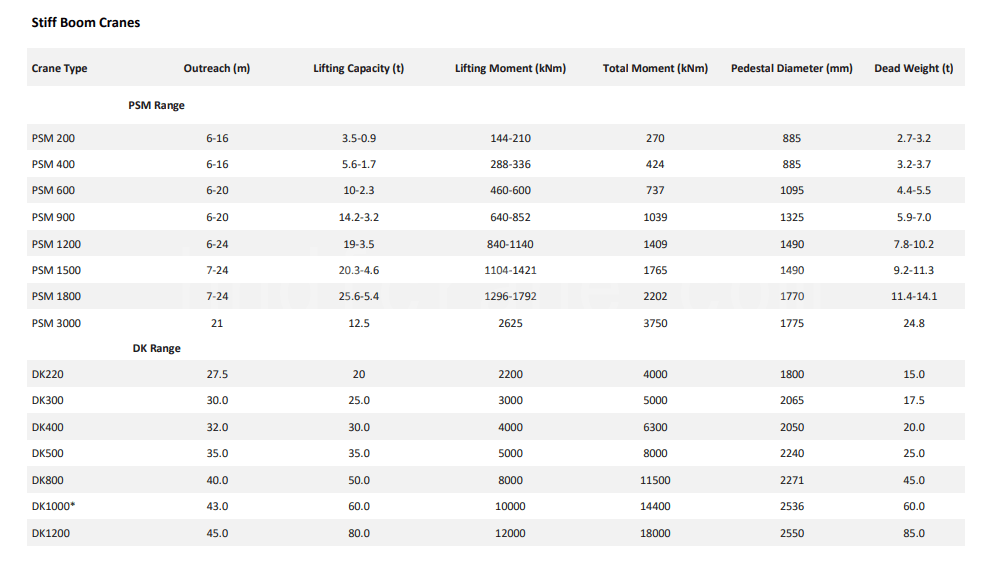

Технические параметры
Случаи с морскими кранами

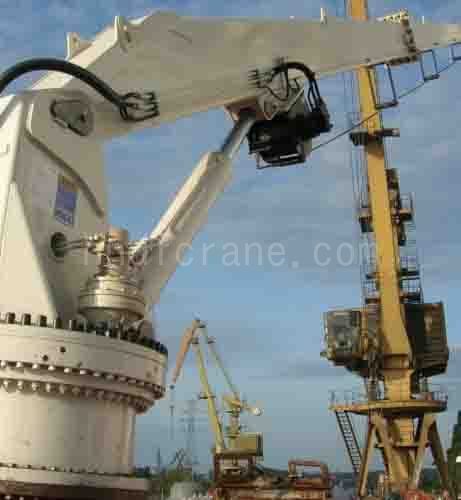

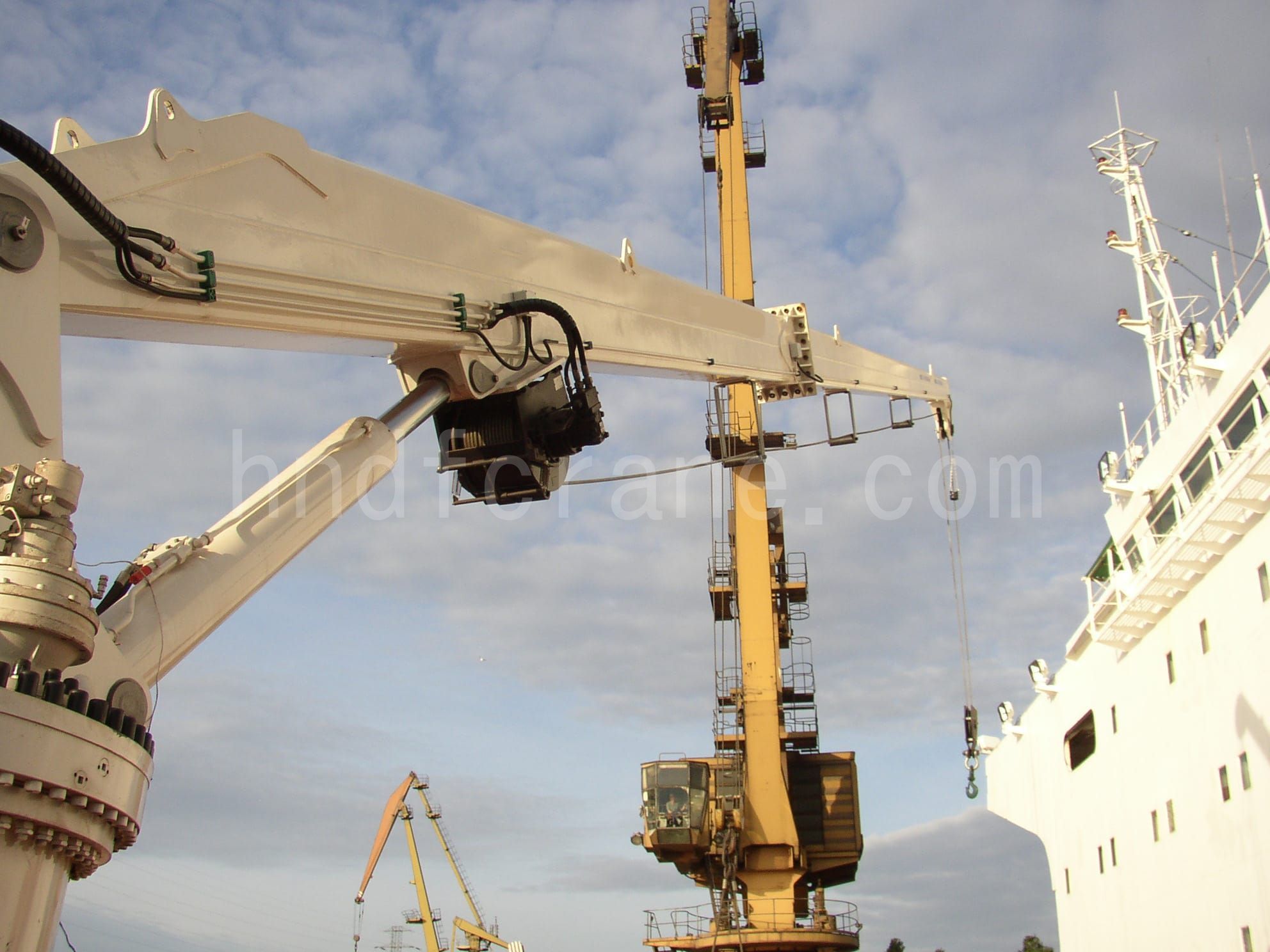

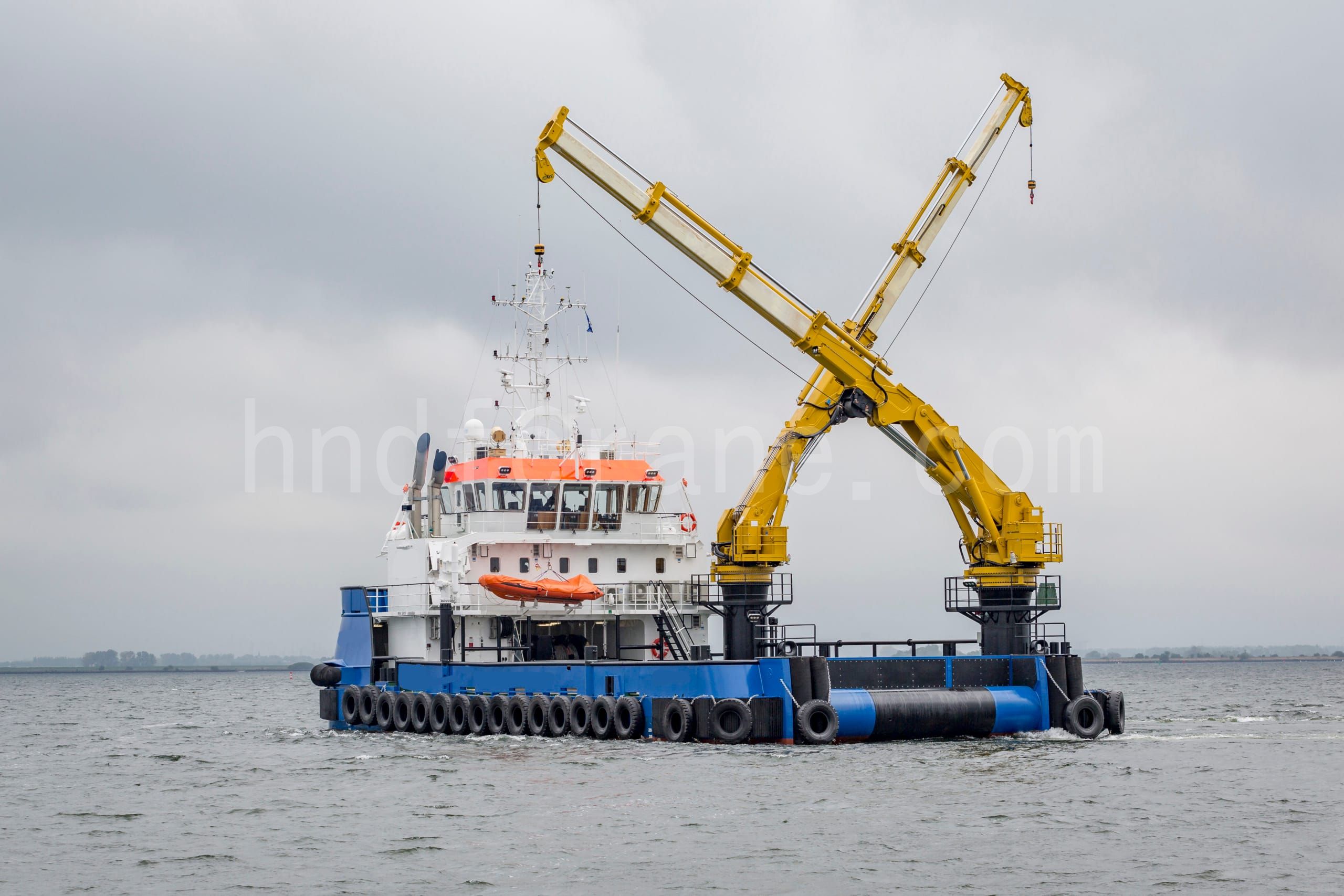

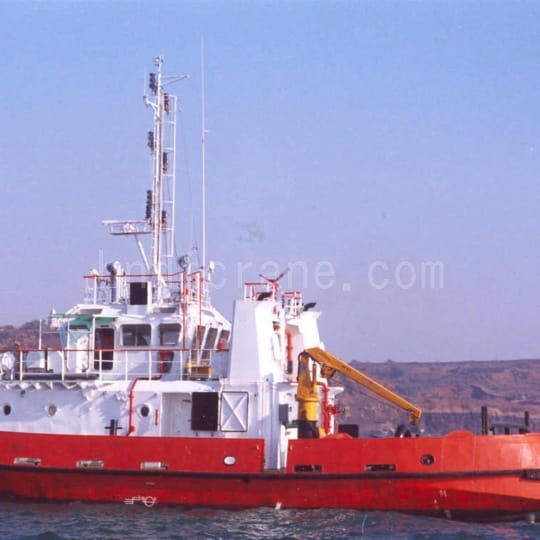

Кран с жесткой стрелой используется для судов.
Кран с жесткой стрелой используется для судов.
Кран с жесткой стрелой используется для судов.

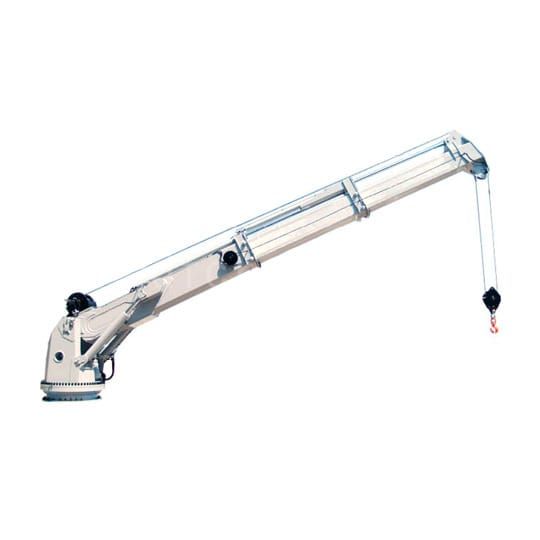

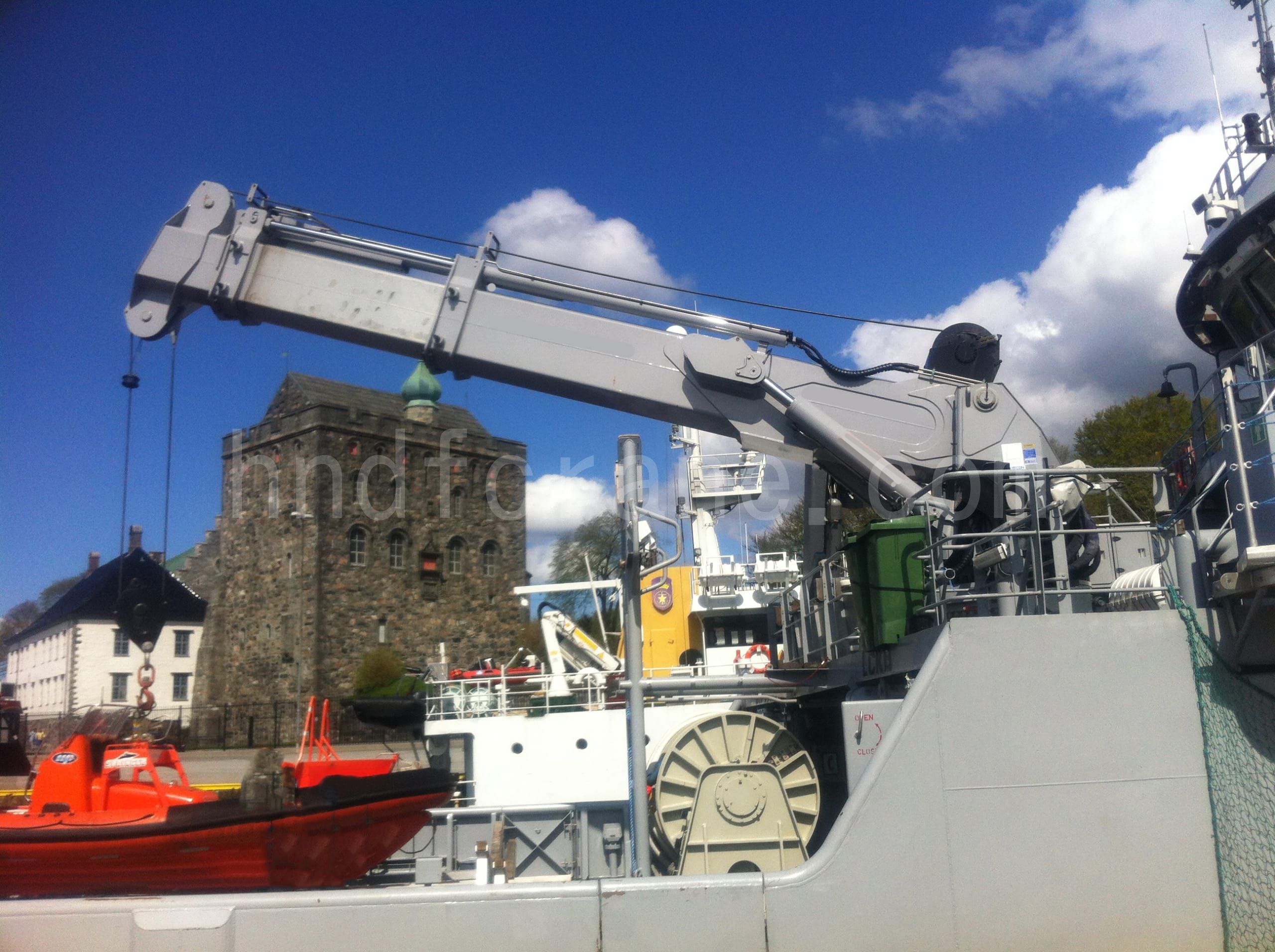

Краны с телескопической стрелой
Краны с телескопической стрелой, универсальный тип морских кранов, позволяют быстро, легко и безопасно разгружать суда снабжения, обеспечивая при этом гибкую обработку материалов. Эти краны имеют конструкцию вращения основания с гидравлическим цилиндром изменения вылета стрелы, обеспечивающую подъемный момент до 12 000 кНм — настраиваемый в соответствии с конкретными требованиями заказчика, а также различные дополнительные функции. Как прочные и надежные морские краны, они обычно устанавливаются на буровых установках, морских платформах и судах, где они служат основным бортовым оборудованием для обработки поставок и операций по передаче с судна на судно.
Преимущество
- Расходы на техническое обслуживание низкие и простые, а расход запасных частей снижен.
- Время простоя крана сокращается, а срок его службы значительно увеличивается.
- Краны могут соответствовать требованиям морской среды благодаря использованию оборудования высочайшего качества, гарантирующего надежную и безопасную эксплуатацию.

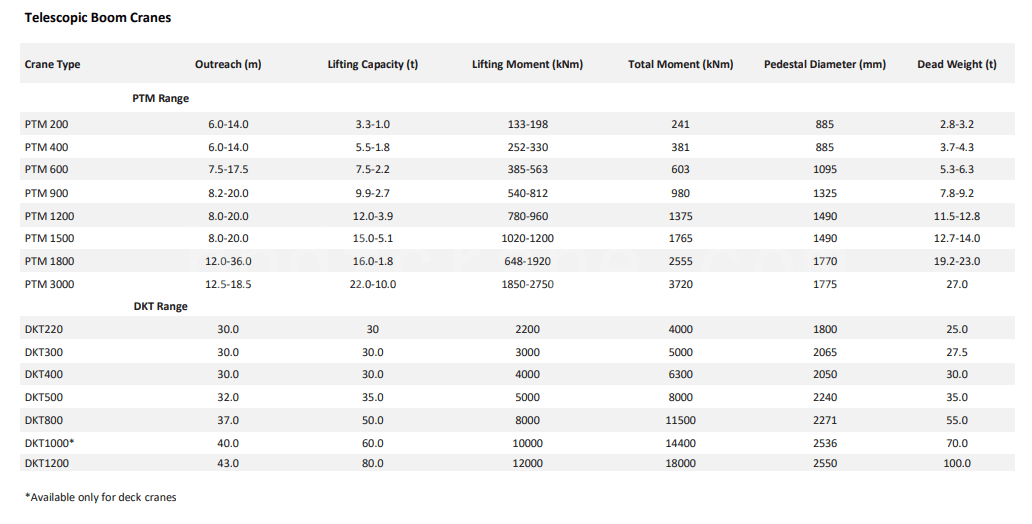

Технические параметры
Случаи с морскими кранами

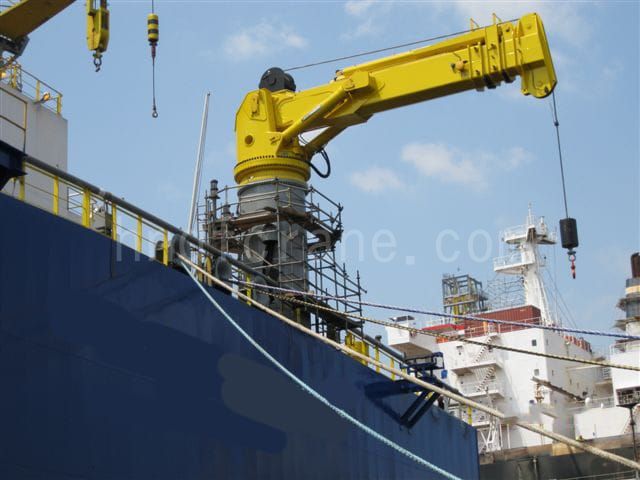

Малые телескопические краны для судов

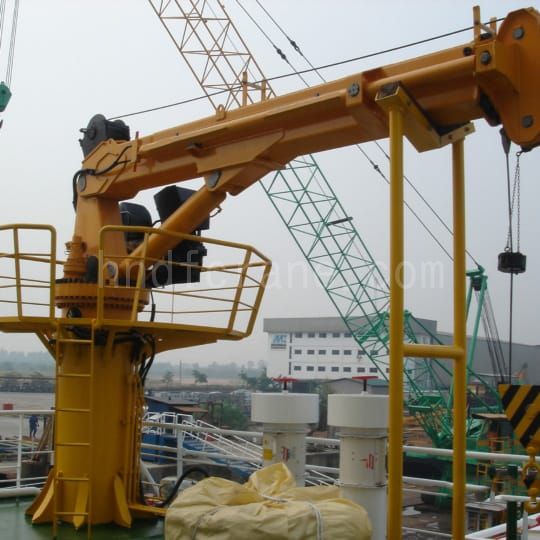

Краны с телескопической стрелой среднего и большого размера для судов

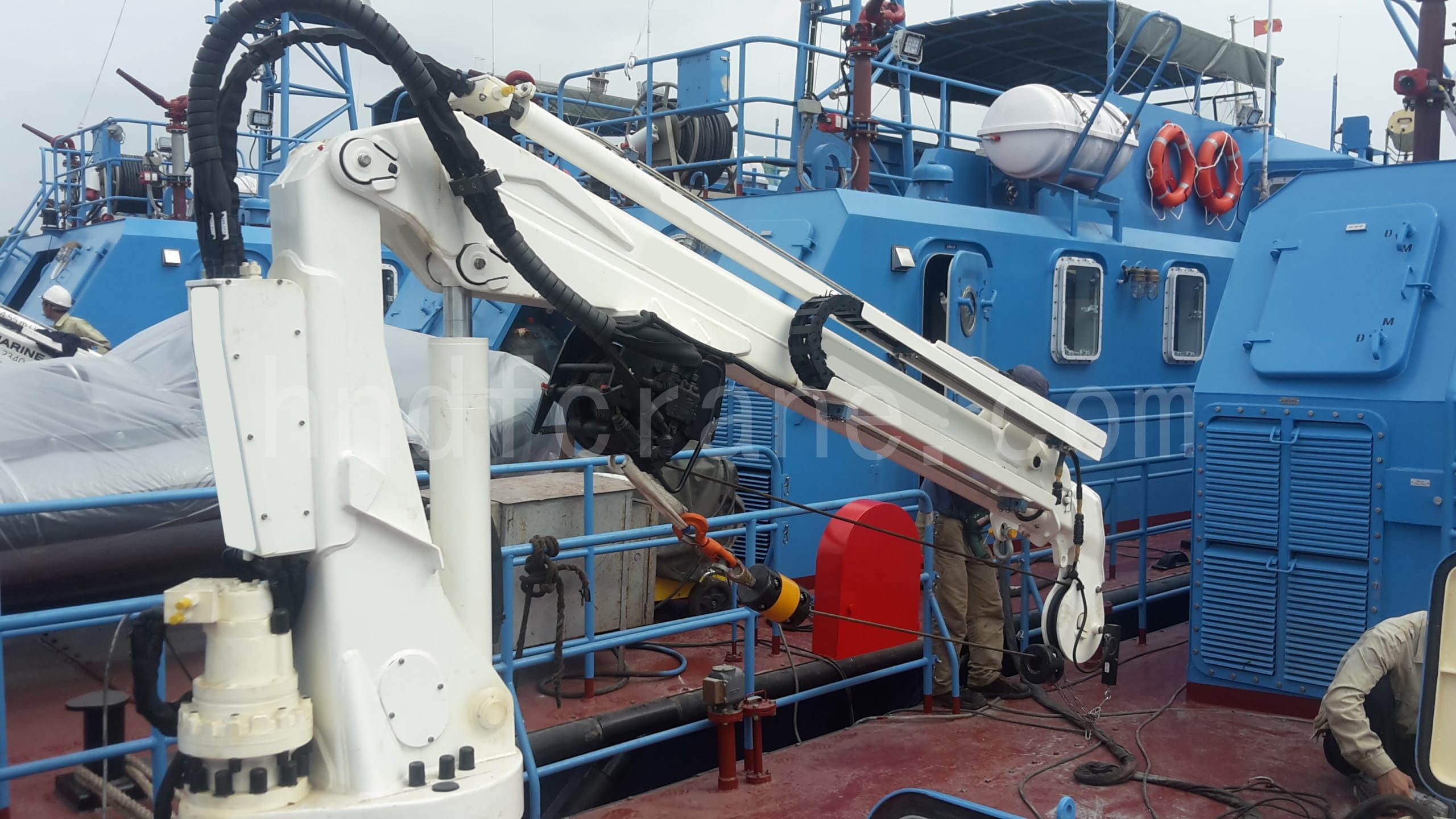

Большие телескопические краны для судов

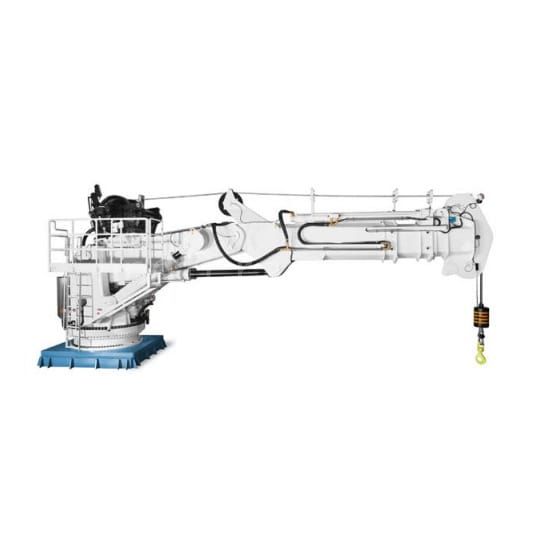

Краны с шарнирно-сочлененной и телескопической стрелой
Краны с шарнирно-сочлененной и телескопической стрелой — это компактные морские краны, которые занимают минимум места на палубе и имеют высокоэффективную конструкцию для легкого подъема. Все модели могут быть в значительной степени адаптированы для удовлетворения конкретных потребностей различных морских применений. Разработанные и изготовленные специально для морского использования, эти краны успешно применялись в некоторых из самых сложных условий, неизменно демонстрируя свою надежность. Стандартная конфигурация подъема крана включает опускание второй стрелы с полностью втянутым цилиндром. Если это невозможно, может быть предусмотрен шток цилиндра с керамическим покрытием для предотвращения коррозии, что позволяет использовать конфигурацию подъема, даже если цилиндр не полностью закрыт.
Преимущество
- Расходы на техническое обслуживание низкие и простые, а расход запасных частей снижен.
- Время простоя крана сокращается, а срок его службы значительно увеличивается.
- Краны могут соответствовать требованиям морской среды благодаря использованию оборудования высочайшего качества, гарантирующего надежную и безопасную эксплуатацию.

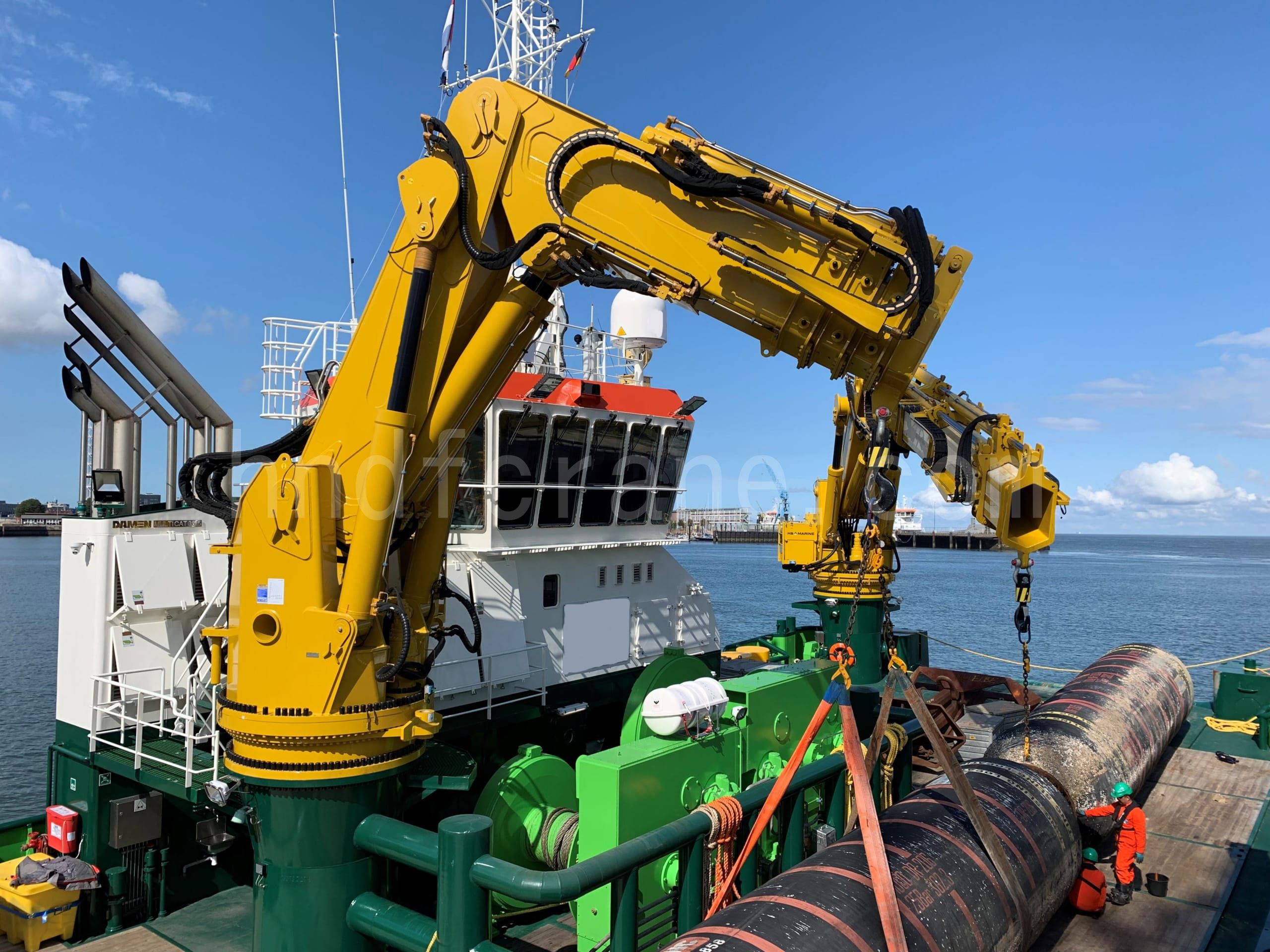

Случаи кранов с шарнирно-сочлененной и телескопической стрелой
Подъем байдарок в море

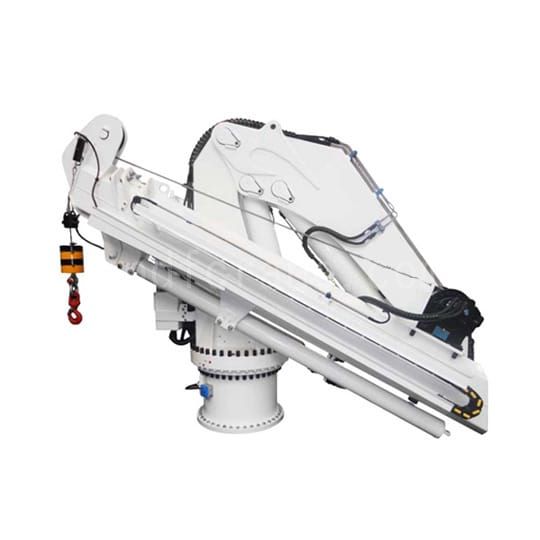

Складные шарнирно-сочлененные краны
Складные шарнирно-сочлененные краны — это экономящие пространство морские краны, известные своей компактной конструкцией и эффективной конфигурацией восстановления. Они обеспечивают максимальную прочность и гибкость при погрузке и разгрузке оборудования, что делает их идеальными для операций, где пространство на палубе ограничено. Благодаря своей компактной конструкции эти краны можно легко устанавливать на самых разных судах. Их уникальное сочетание малого собственного веса и высокой производительности делает их высокоэффективным решением в морской отрасли. Усовершенствованная геометрия этих морских кранов позволяет использовать различные диапазоны выдвижения — от коротких телескопических стрел до стрел, выдвигающихся на 22 метра, — что обеспечивает универсальность в различных областях применения.
Преимущество
- Грузоподъемность до 32 тонн
- Расширяется до 22 метров.
- Долговечная обработка поверхности: антикоррозийная
- Эксплуатация при низких/высоких температурах
- Коэффициент использования нефтеотдачи выбранных моделей
- Подходит для непрерывной системы вращения кранов грузоподъемностью более 30 тонн.
- Одинарный шатун и система силовых шатунов
- Реечные и шестеренчатые одинарные и двойные поворотные цилиндры и системы непрерывного вращения
- Управляйте с помощью пульта управления на кране.

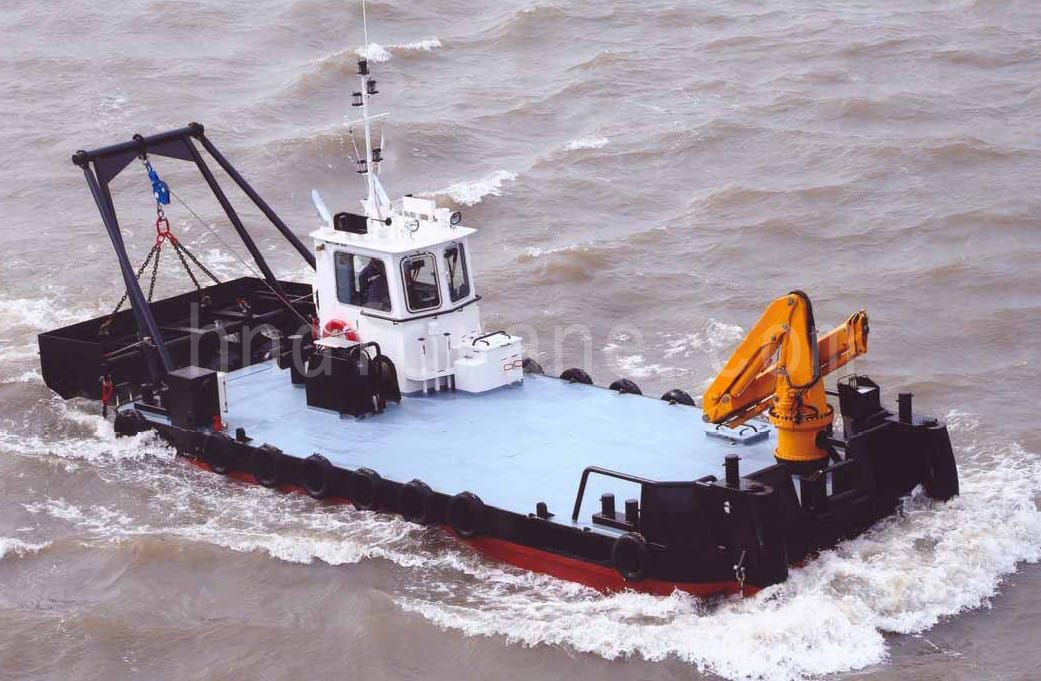

Складные шарнирно-сочлененные краны-манипуляторы

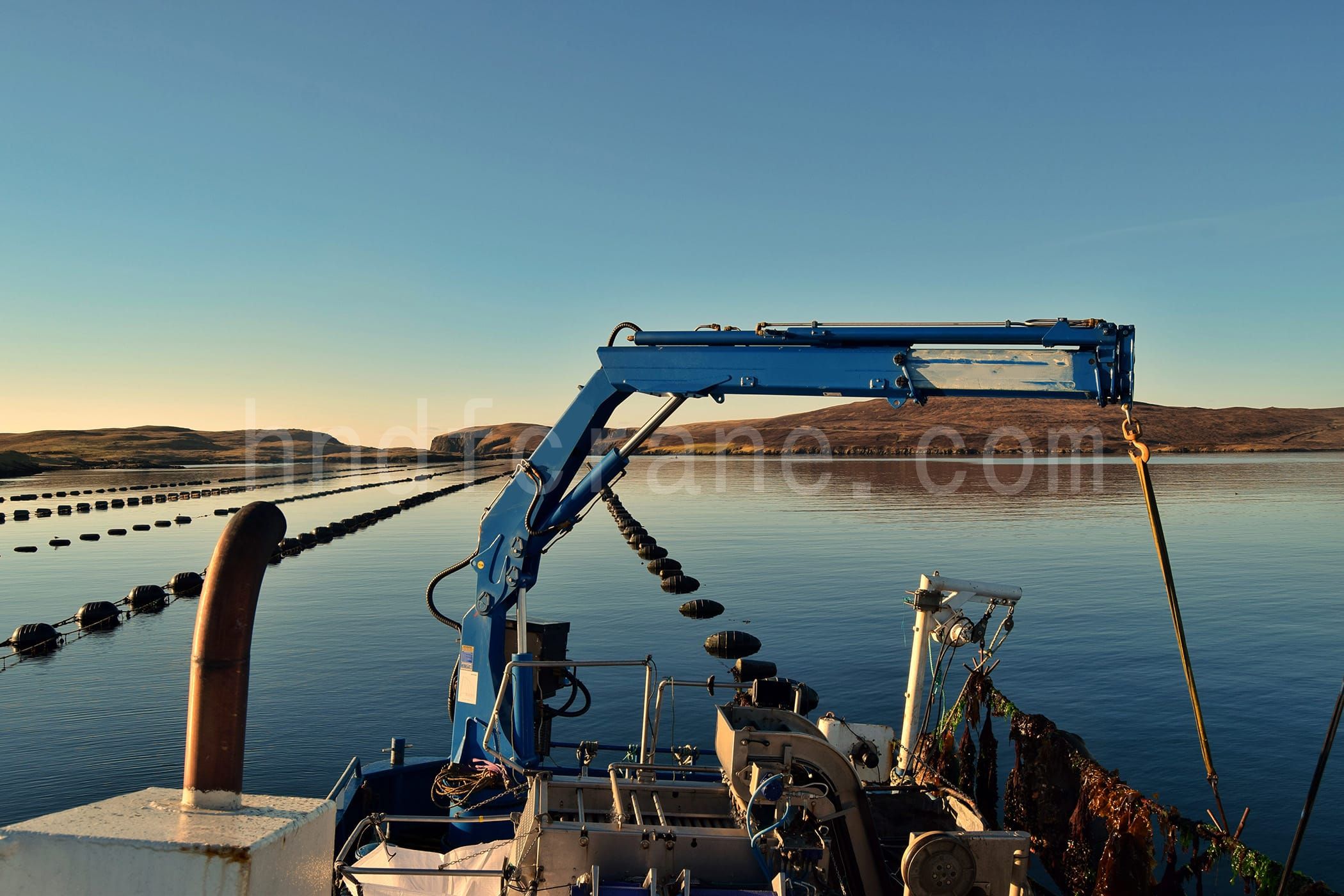

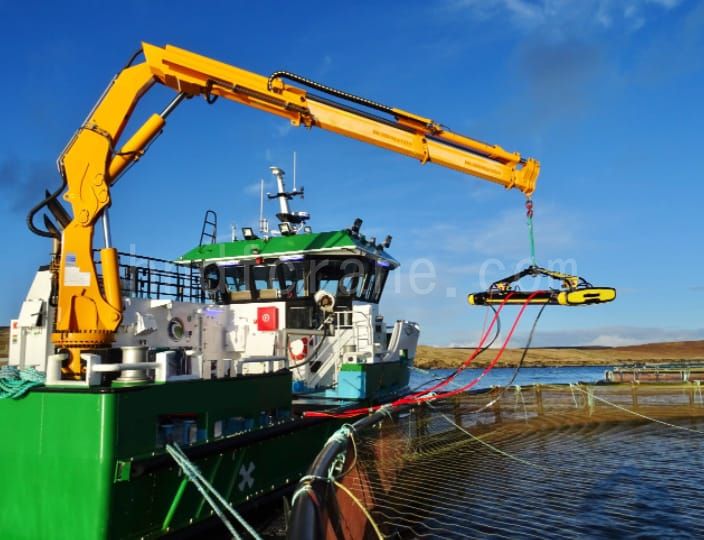

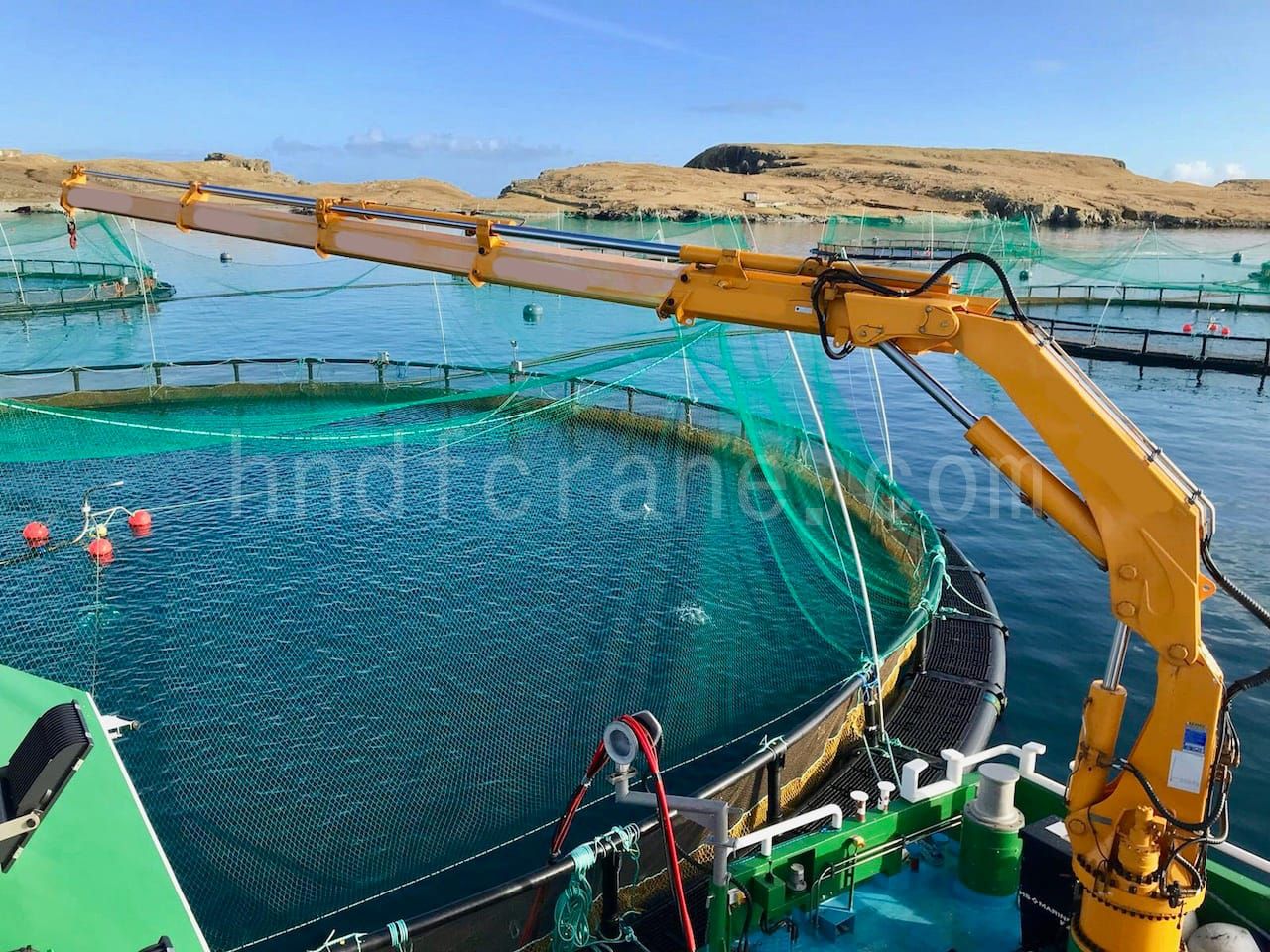

Используется в рыбоводстве.
Используется в рыбоводстве.
Обработка грузов и оборудования морских судов

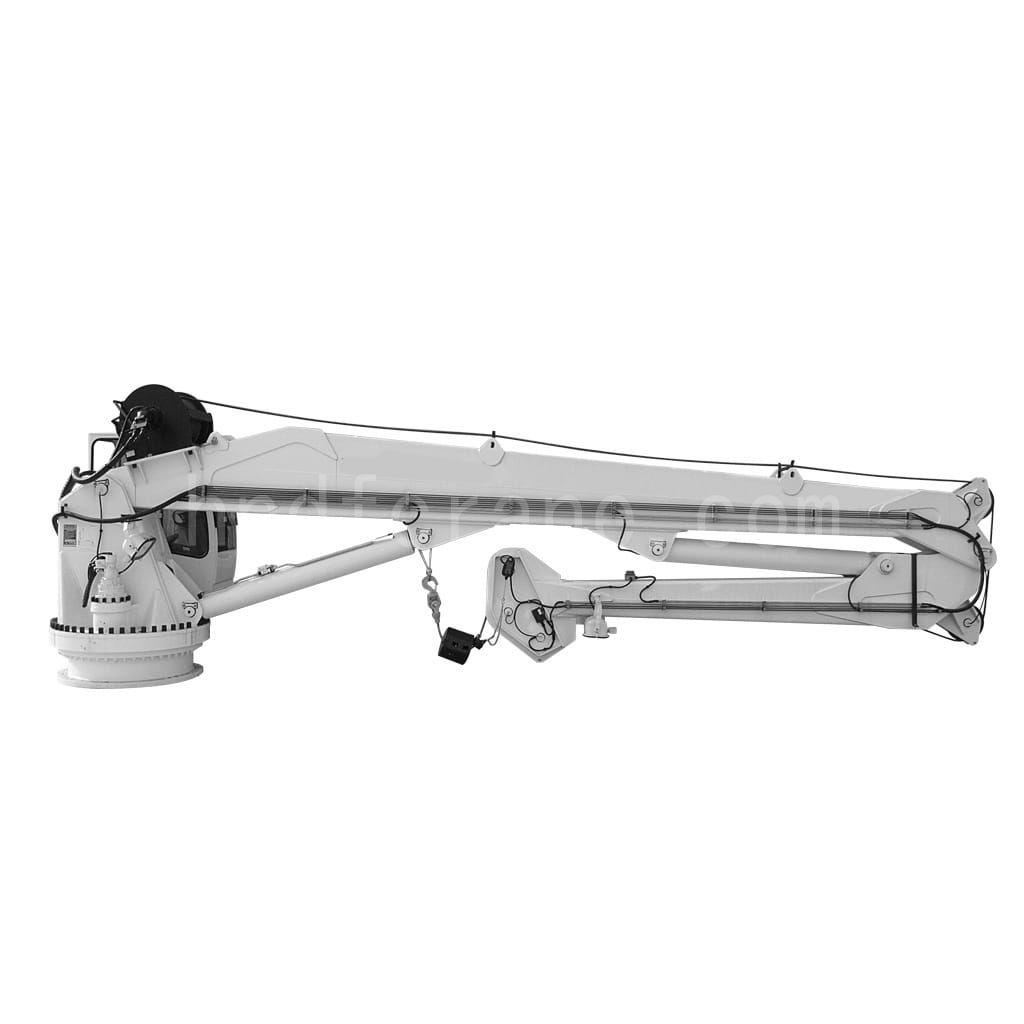

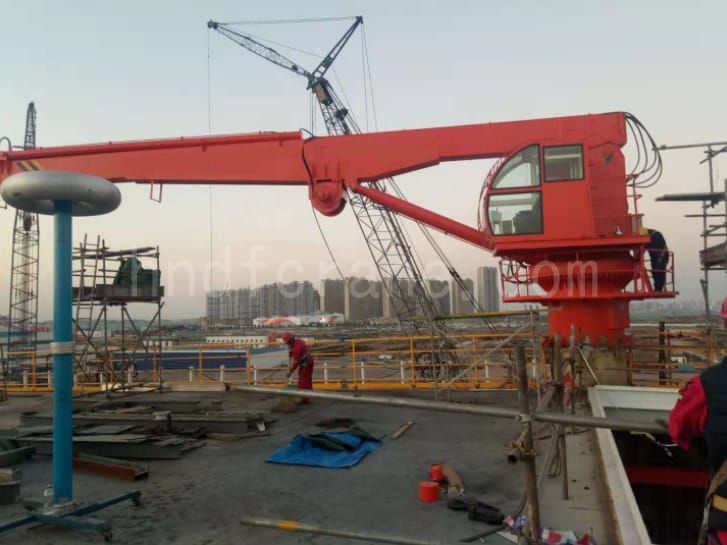

Краны с шарнирно-сочлененной стрелой
Мы разрабатываем и поставляем морские краны с шарнирно-сочлененной стрелой, специально предназначенные для применения в открытом море. Эти краны спроектированы так, чтобы удерживать оконечность стрелы как можно ниже в пределах рабочего диапазона крана, эффективно ограничивая провисание троса и уменьшая раскачивание груза, вызванное движением судна. Для повышения эксплуатационной устойчивости этот тип морских кранов может быть оснащен как активными, так и пассивными системами компенсации вертикальной качки. В сложных морских условиях, когда сильные волны и ветер заставляют подвешенные грузы раскачиваться, улучшенный контроль и точность конструкции складной стрелы делают ее идеальным решением. В результате краны с шарнирно-сочлененной стрелой широко используются для морских подъемных операций на буровых платформах и судах, работающих в открытом море.
Преимущество
- Грузоподъемность до 100 тонн
- Радиус действия стрелы может достигать 50 метров.
- Долговечная обработка поверхности: антикоррозийная
- Управляйте с помощью пульта управления на кране.
- Интегрированный электрогидравлический привод/HPU
- Непрерывное вращение
- Эксплуатация при низких/высоких температурах
- Система предотвращения столкновений
Случаи с кранами-манипуляторами

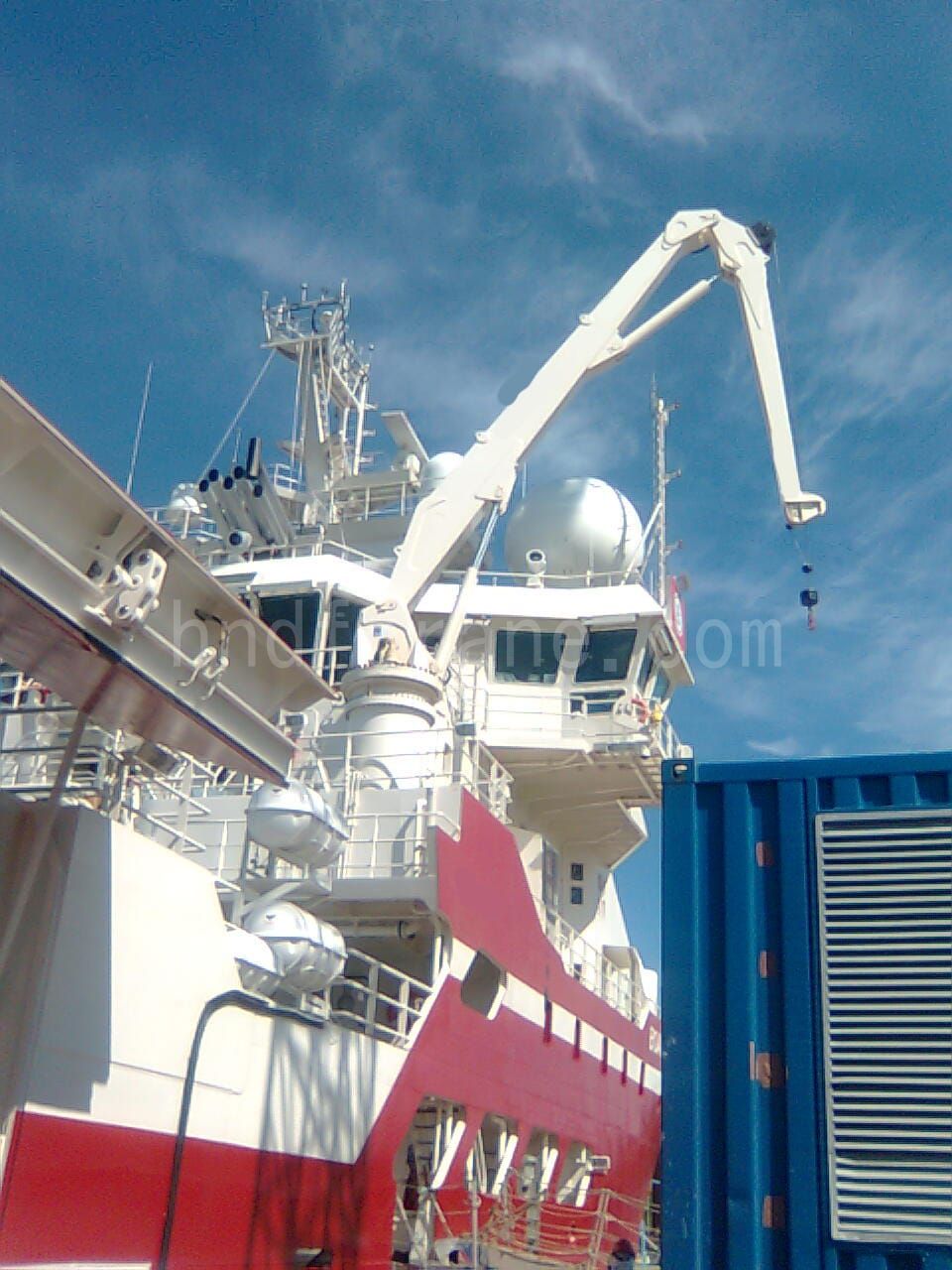

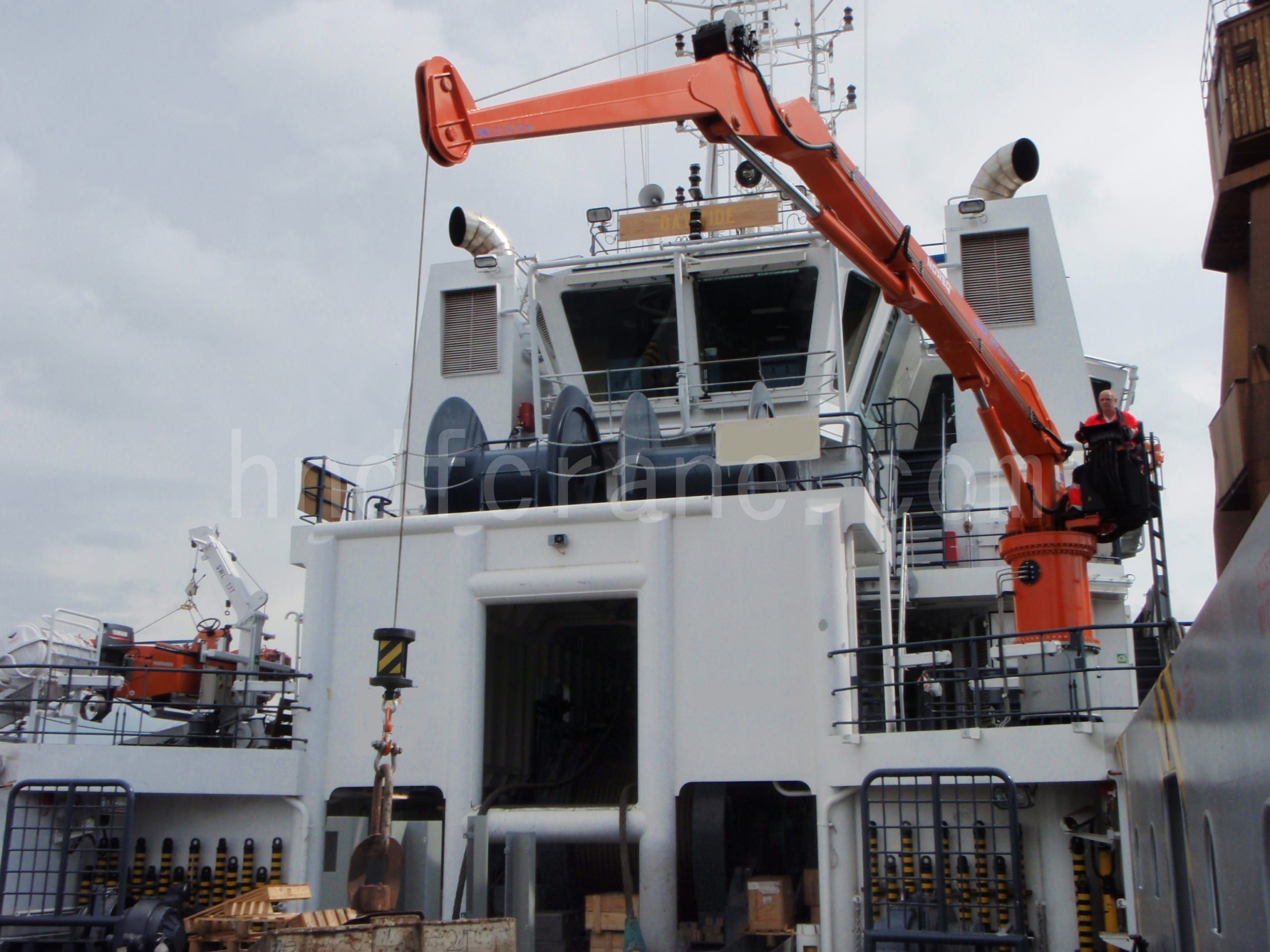

Для обработки грузов на судах
Для обработки грузов на судах

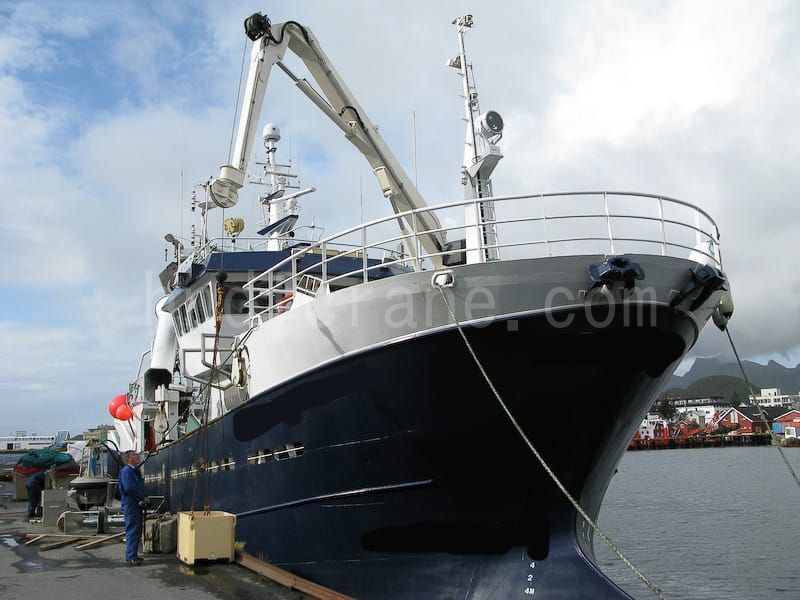

Устанавливается на палубе корабля.
Краны с решетчатой стрелой и тросовым механизмом подъема стрелы
Решетчатые краны с тросовой стрелой обычно используются для стационарной установки на буровых платформах, самоподъемных платформах или буровых судах. Они соответствуют последним правилам и нормам оффшорной эксплуатации и основаны на конструкции поворотного основания. Это не то же самое, что реечное изменение вылета стрелы. Подъемный момент составляет от 4000 до 30 000 кНм. Решетчатые краны с тросовой стрелой оснащены встроенной электрогидравлической или дизель-гидравлической силовой установкой. Эти краны обычно используются для стационарной установки и буровых платформ, самоподъемных платформ и буровых судов, когда требуемое расстояние выдвижения превышает 40-50 метров.
Преимущество
- Грузоподъемность до 100 тонн
- Радиус действия стрелы может достигать 70 метров.
- Внутреннее вращающееся передаточное устройство и вращающаяся шестерня
- Сокращение требований к техническому обслуживанию
- Электрогидравлический или дизель-гидравлический привод
- Легко выполнять все виды обслуживания
- Оптимизация веса
- Может работать при огромных волнах высотой до 6 метров.
- Такси
- Система предотвращения столкновений
Случаи кранов с решетчатой стрелой и проволочным механизмом изменения вылета стрелы

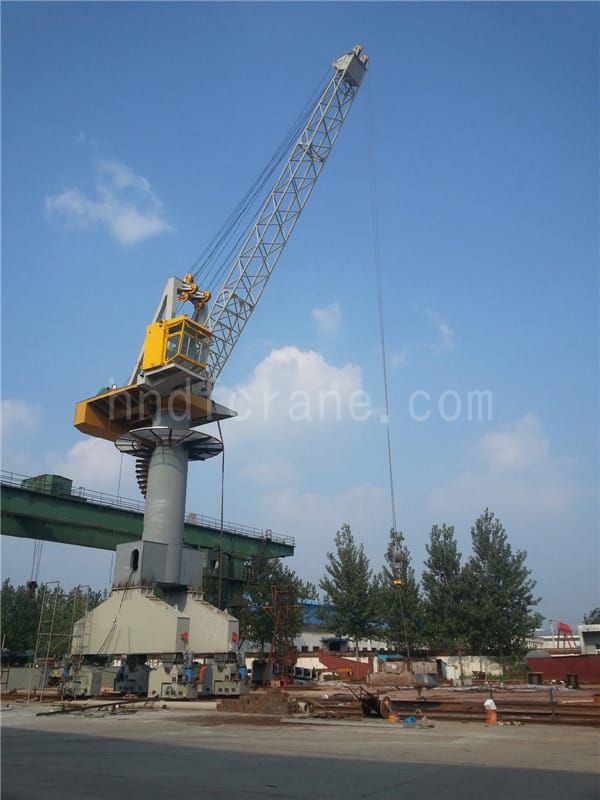

Краны с фиксированной стрелой и решетчатой стрелой

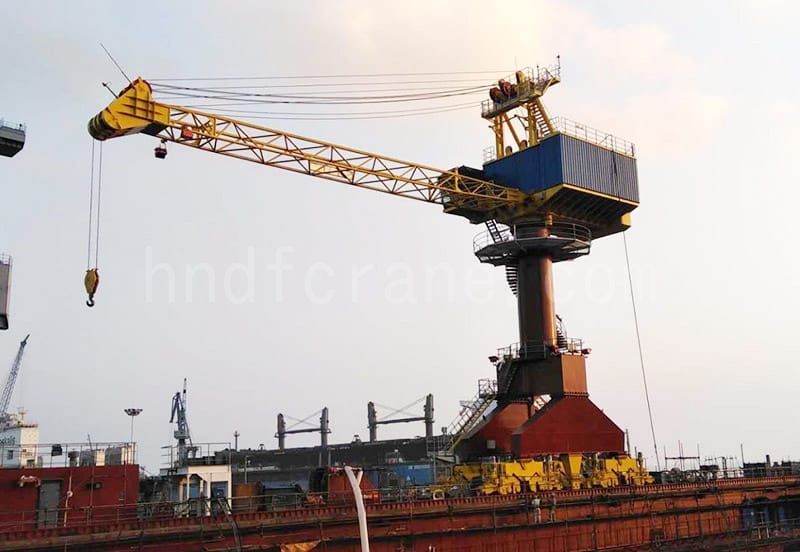

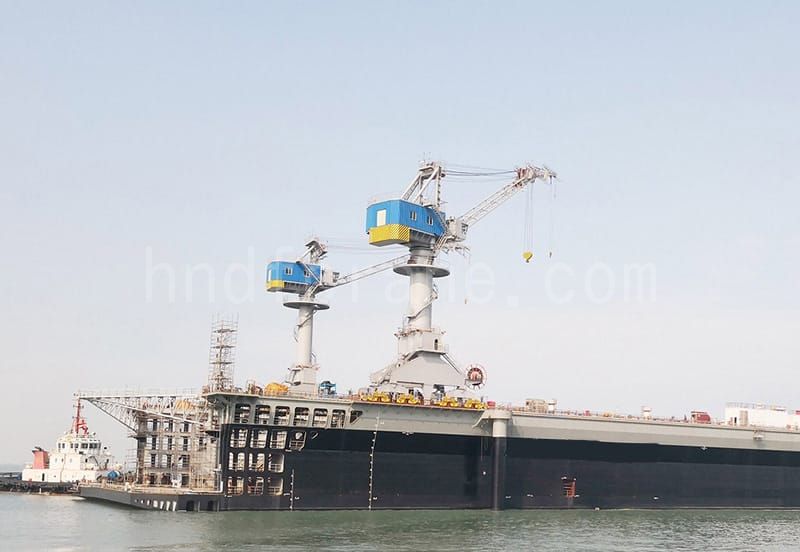

Подвижные стреловые краны с решетчатой стрелой и подъемной стрелой для плавучего дока
Подвижные стреловые краны с решетчатой стрелой и подъемной стрелой для плавучего дока
