Однобалочный мостовой кран против монорельсового крана: 3 ключевых отличия, которые помогут вам выбрать правильное решение.

При планировании подъемной системы для цеха многие специалисты по закупкам сталкиваются с одним и тем же вопросом: в чем разница между однобалочным мостовым краном и монорельсовым краном? Снаружи оба могут быть установлены над цехом для перемещения материалов, но на практике их зоны покрытия и сценарии применения различаются.

В этой статье будет проведено сравнение однобалочные мостовые краны и монорельсовые краны Благодаря учету таких аспектов, как конструктивные элементы, рабочие зоны и основные параметры, вы сможете быстро определить, какое подъемное оборудование лучше всего подходит для вашего проекта, исходя из планировки вашего цеха и условий эксплуатации.

Основное различие между однобалочным мостовым краном и монорельсовым краном заключается в рабочей зоне: первый охватывает прямоугольную область, а второй работает по фиксированному рельсовому пути.

• Если в вашей мастерской требуется поднимать и перемещать материалы в любой точке по всей длине пролета, выберите однобалочный мостовой кран.
• Если материалы перемещаются по заданному маршруту, а грузоподъемность не превышает 5 тонн, то монорельсовый кран, как правило, оказывается более экономичным.

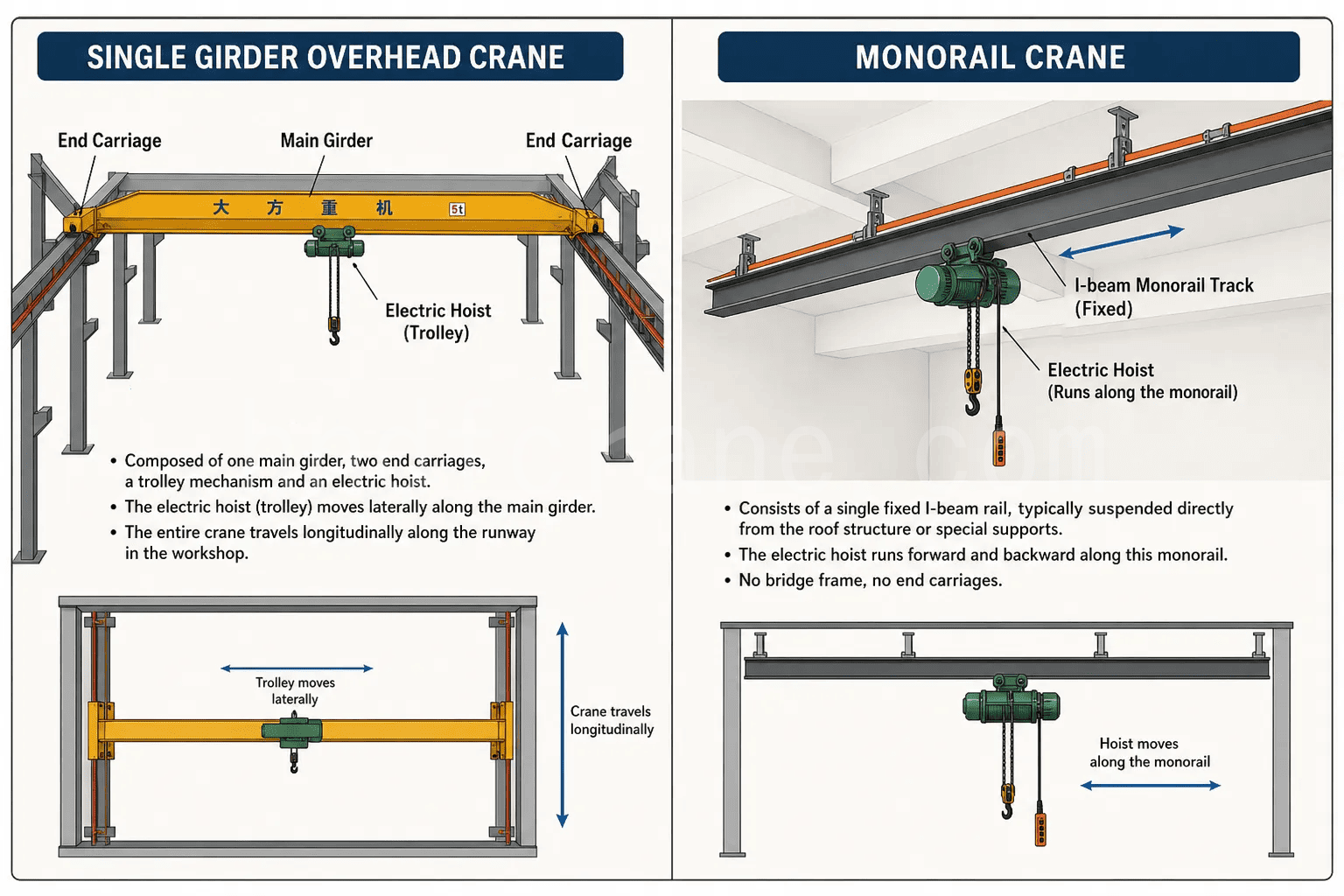

Конструктивные различия: конструкция моста с двойными рельсами против одинарного рельса.

Наиболее очевидное различие между двумя типами оборудования заключается в их конструкции.

Однобалочный мостовой кран состоит из одной главной балки, двух концевых тележек, механизма перемещения крана и электрической лебедки. Главная балка перекрывает пролет цеха, при этом оба ее конца поддерживаются концевыми тележками, движущимися по двум параллельным рельсам. Кран устанавливается над колоннами цеха (консолями) или специальными опорными конструкциями. Электрическая лебедка подвешена под главной балкой на двутавровой направляющей, что позволяет ей перемещаться горизонтально вдоль балки, в то время как весь кран перемещается продольно вдоль цеха.

Конструкция монорельсового крана значительно проще: для его работы требуется всего одна неподвижная двутавровая балка, которая обычно подвешивается непосредственно под конструкцией крыши или поддерживается специальными кронштейнами. Электрический подъемник перемещается вперед и назад по этой единственной балке. Отсутствует мостовая конструкция и концевые тележки.

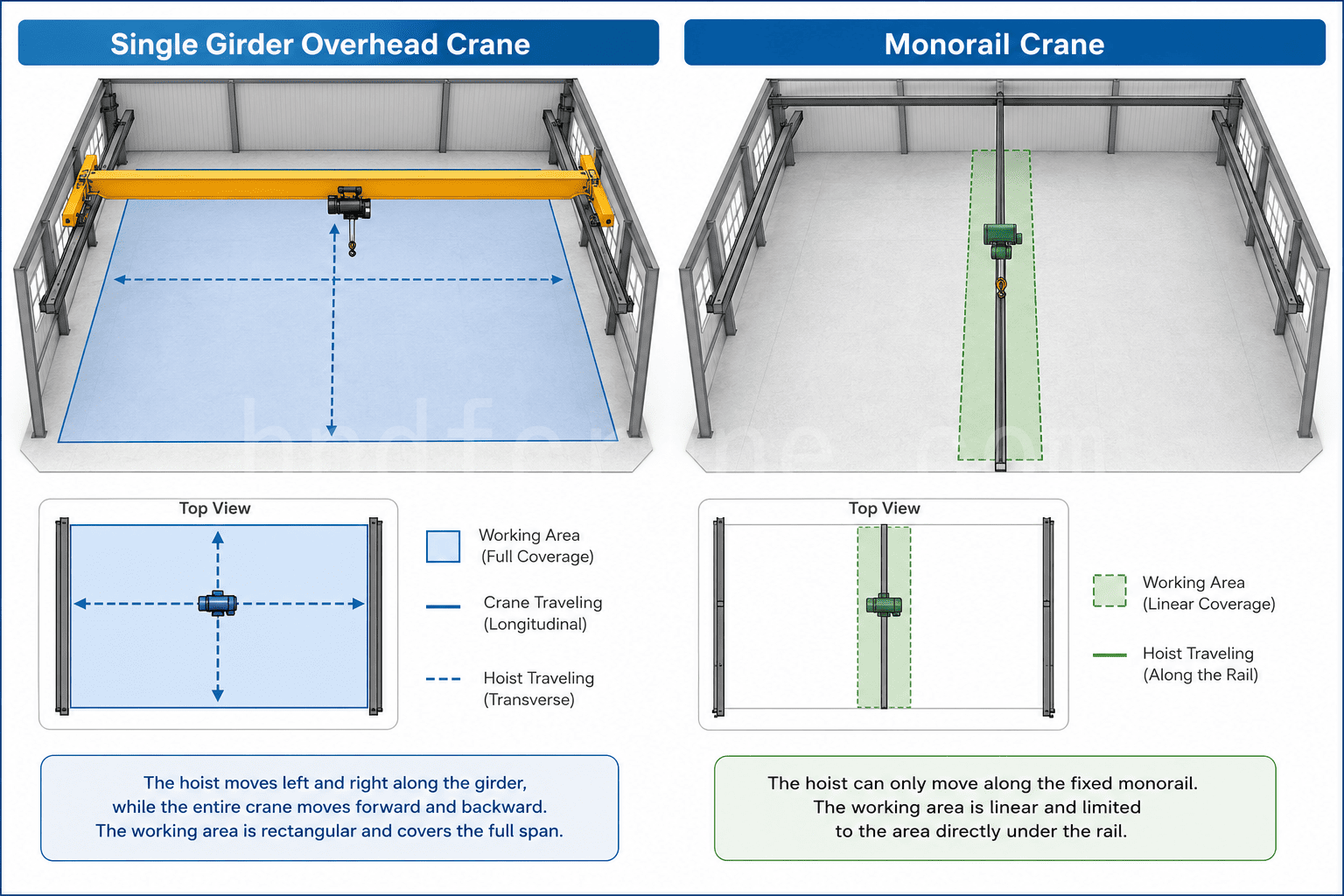

Рабочая область: Прямоугольная область против линейного пути

Если изобразить рабочую зону однобалочного мостового крана, она образует прямоугольник. Подъемник перемещается горизонтально вдоль главной балки (в направлении тележки), а весь кран перемещается продольно вдоль цеха (в направлении движения моста). Эти два движения пересекаются, охватывая любую точку в пределах всего пролета. Например, однобалочный мостовой кран с пролетом 20 метров и длиной цеха 30 метров имеет теоретическую рабочую зону 600 квадратных метров.

Рабочая зона монорельсового крана представляет собой линию. Подъемник может перемещаться только вперед и назад вдоль неподвижной двутавровой балки, а полосообразная область под балкой представляет собой весь диапазон его работы.

Преимущество однобалочного мостового крана: доступ в любое положение.

Если начальная и конечная точки подъема не фиксированы — например, сегодня вы поднимаете материалы из складского помещения на восточной стороне к станку на западной стороне, а завтра — из сварочного цеха на юге к сборочному цеху на севере, — монорельсовый кран не сможет справиться с такими задачами.

Однобалочный мостовой кран может установить главную балку в любом продольном положении в цехе, а лебедка может остановиться в любом горизонтальном положении вдоль балки. В совокупности эти два движения позволяют осуществлять подъемные операции по всей прямоугольной рабочей зоне без мертвых зон.

Преимущество монорельсового крана: возможность следовать по изогнутым маршрутам.

Одно из часто упускаемых из виду преимуществ монорельсовых кранов заключается в возможности изгиба пути. Рельсы двутаврового сечения могут быть обработаны в криволинейные секции с определенным радиусом, а также могут быть добавлены ответвления с помощью стрелок. Хорошо спроектированная монорельсовая система может соединять несколько рабочих станций: забирать материалы со станции А, транспортировать их по рельсам на станцию В для обработки, а затем перемещать на станцию С для сборки.

Возможность «соединять несколько станций вдоль фиксированного маршрута» — это именно то, чего не может обеспечить однобалочный мостовой кран. Два направляющих рельса мостового крана должны быть расположены параллельно и по прямой линии.

Грузоподъемность и дальность перевозки: охват больших площадей по сравнению с перевозкой легких грузов по прямой.

Номинальная грузоподъемность однобалочного мостового крана обычно составляет 1–20 тонн. В мостовой конструкции главная балка поддерживается концевыми тележками с обеих сторон, что обеспечивает более сбалансированное распределение нагрузки и позволяет крану поднимать более тяжелые грузы. Для применений, связанных с нагрузками свыше 10 тонн, пролетами более 20 метров или частой эксплуатацией, двухбалочный мостовой кран Как правило, рекомендуется провести дальнейшее обследование.

Стандартная грузоподъемность монорельсового крана обычно составляет 0,5–10 тонн. Однако, поскольку рельс сам отвечает как за поддержку груза, так и за направление движения, для нагрузок свыше 5 тонн требуются более крупные секции рельса и более прочные несущие конструкции. Поэтому грузоподъемность в пределах 5 тонн, как правило, является более экономичным и широко используемым диапазоном для монорельсовых систем.

Помимо грузоподъемности, эти две системы также значительно различаются по длине перемещения и области применения. Пролет главной балки однобалочного мостового крана обычно составляет 7,5–31,5 метров, в то время как рельсы вдоль цеха могут быть удлинены в соответствии с размерами здания.

Монорельсовый кран не имеет ограничений по пролету. Его рельсы могут свободно соединяться и удлиняться в соответствии с производственным процессом, что позволяет осуществлять непрерывную транспортировку на десятки метров. Однако подъемник может перемещаться только по одному рельсу, что делает его более подходящим для транспортировки по фиксированным маршрутам от точки к точке, а не для подъема грузов по всей площади цеха.

Типичные области применения обоих типов оборудования

Области применения, подходящие для однобалочных мостовых кранов.

Однобалочные мостовые краны подходят для применений, требующих охвата всей зоны подъема грузов в цехе, позволяя перемещать материалы в любой точке в пределах пролета крана и длины подъемного пути.

Они особенно подходят для таких отраслей, как машиностроение, изготовление стальных конструкций, складирование и логистика, а также сборка оборудования. Их можно использовать для подъема оборудования, перемещения сырья, подачи материалов на производственную линию и обработки готовой продукции.

Когда в цехе требуется частая транспортировка тяжелых грузов между различными зонами, большая площадь подъема и грузоподъемность, как правило, от 1 до 20 тонн, однобалочный мостовой кран является идеальным выбором, обеспечивающим баланс между эффективностью, площадью подъема и инвестиционными затратами.

Разгрузка сырья по прибытии, погрузка и разгрузка различных станков, перемещение полуфабрикатов между различными технологическими процессами и хранение готовой продукции — начальная и конечная точки обработки материалов не фиксированы. Возможность перемещения материалов по всей длине пролета однобалочного мостового крана гарантирует, что материалы могут быть подняты и транспортированы в любую точку цеха в любое время.

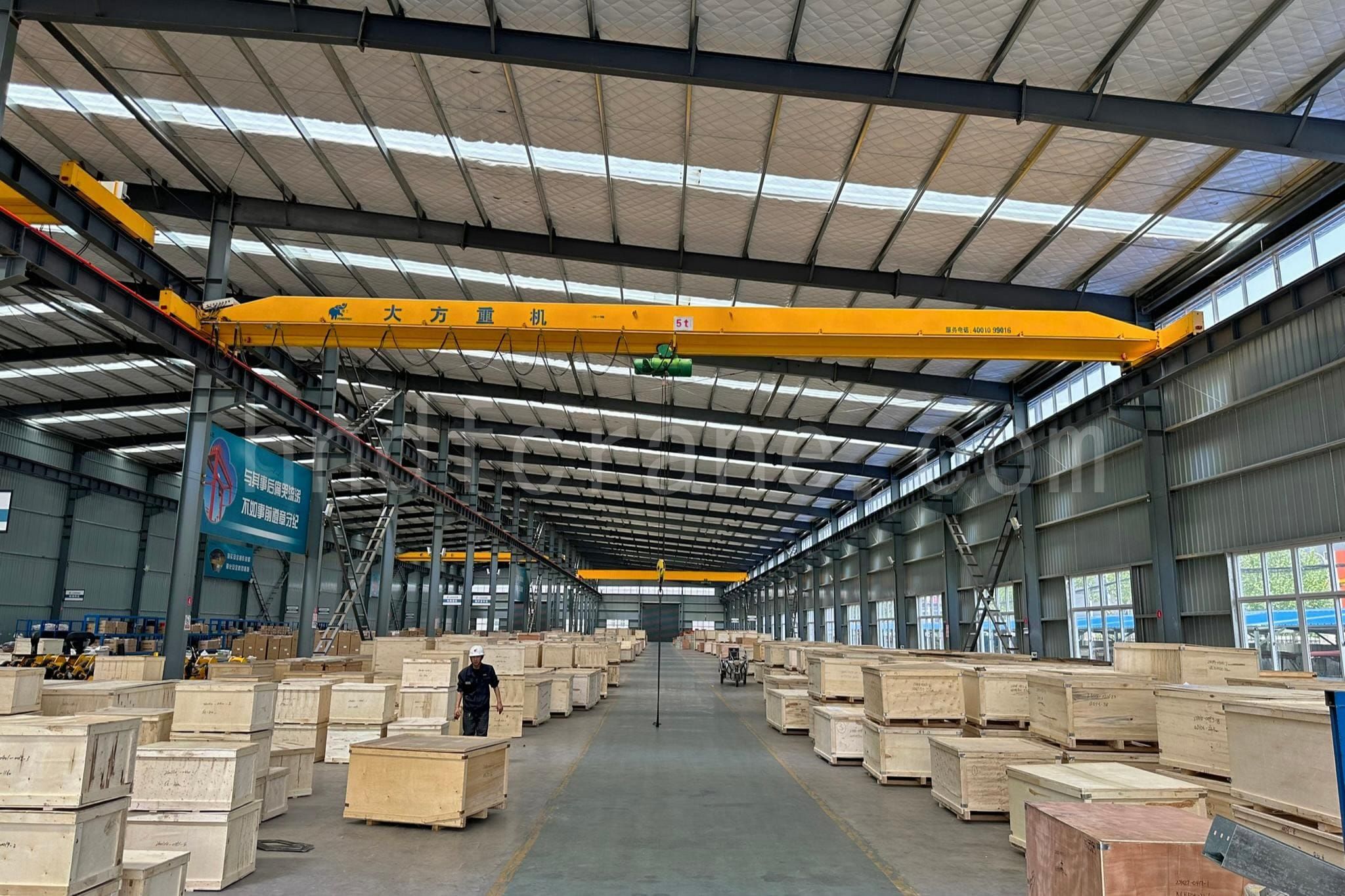

Места хранения и пункты назначения товаров на складах часто меняются. Однобалочный мостовой кран может свободно перемещаться по всей прямоугольной рабочей зоне и точно доставлять товары в любое место хранения, что делает его более подходящим для складских логистических операций, включающих несколько мест хранения и несколько направлений.

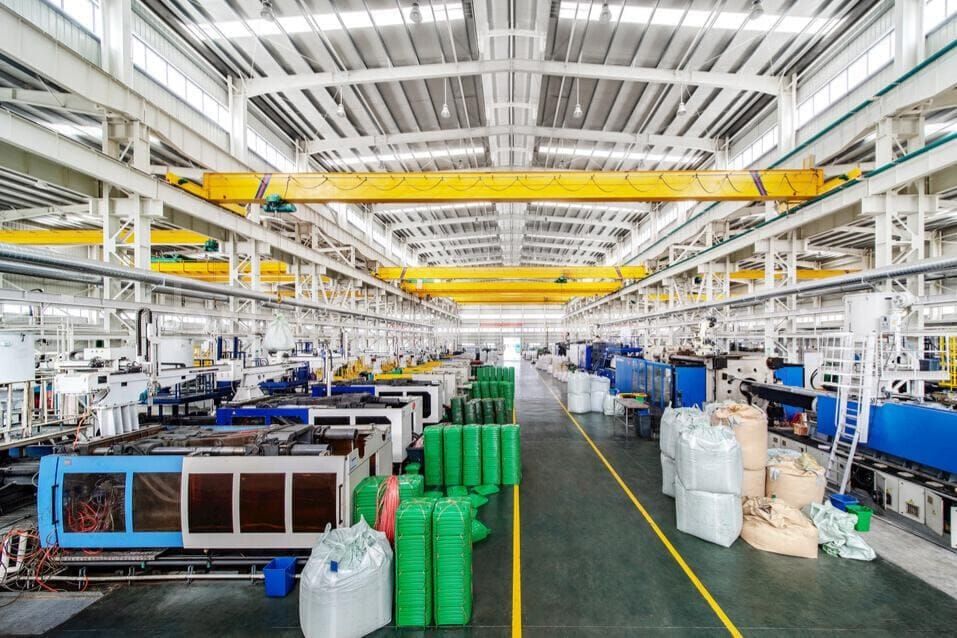

Цеха литья под давлением обычно оснащены несколькими машинами для литья под давлением, и пресс-формы необходимо часто менять между различными машинами. Однобалочный мостовой кран может охватить всю прямоугольную рабочую зону и напрямую доставлять пресс-формы к любой машине для литья под давлением.

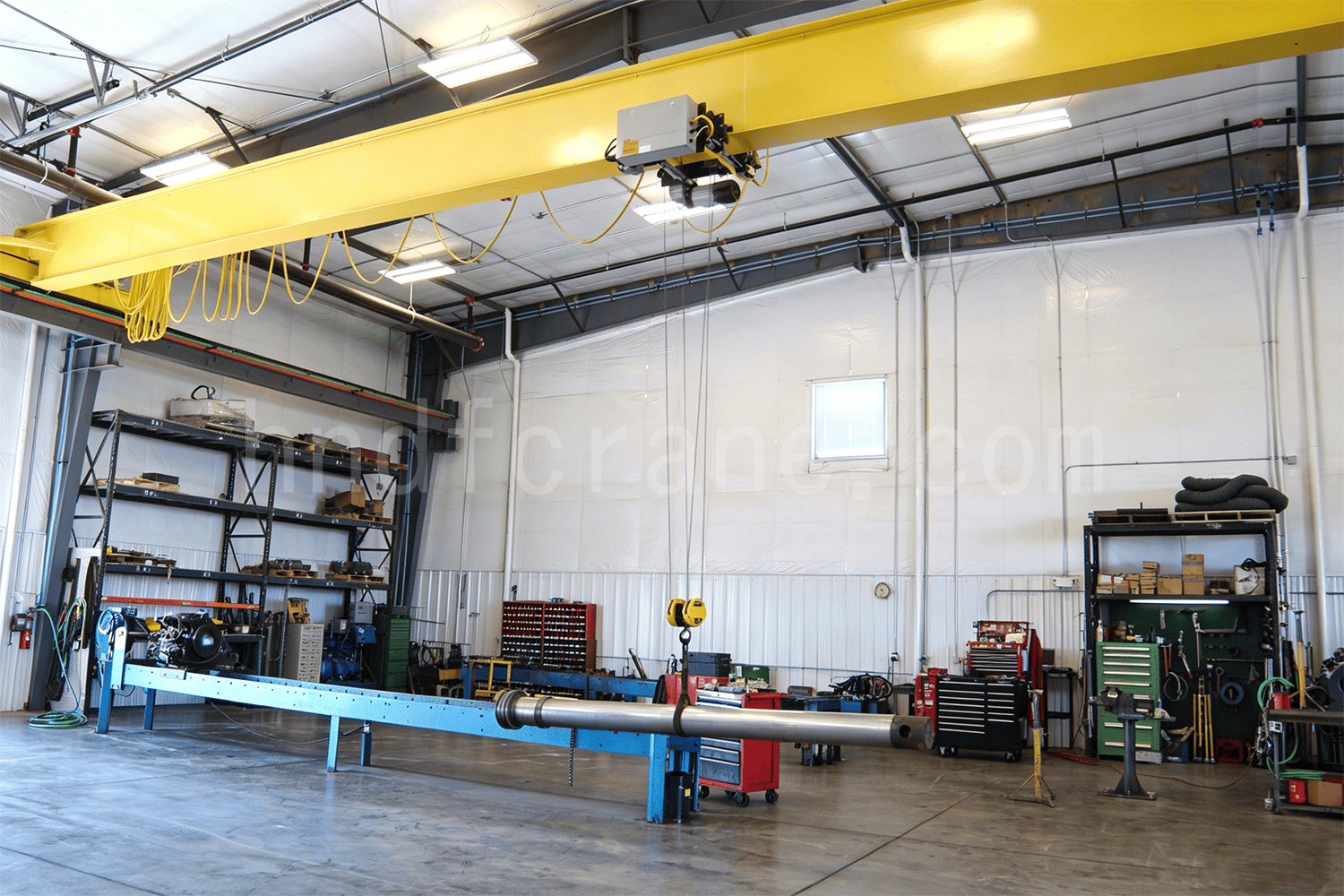

В ремонтных мастерских места для подъема оборудования обычно не фиксированы, и для разборки и сборки различного оборудования требуются разные рабочие места. Однобалочный мостовой кран может охватить всю зону технического обслуживания и поднять оборудование или компоненты на любое рабочее место.

Области применения, подходящие для монорельсовых кранов.

Монорельсовые краны идеально подходят для применений с фиксированными маршрутами перемещения материалов и линейно расположенными зонами подъема. Подъемник может перемещаться только по заранее определенной траектории и не может охватить весь цех.

Они широко используются на линиях покраски, сборочных линиях, упаковочных линиях, складских конвейерных системах, при погрузке и разгрузке станков, а также при перемещении материалов между производственными процессами. Они особенно подходят для транспортировки заготовок от одного рабочего места к другому в соответствии с заданным производственным потоком. Когда траектория перемещения материала четко определена, полное покрытие цеха не требуется, и желательно эффективное использование площади здания, монорельсовый кран обеспечивает эффективное и непрерывное решение для перемещения материалов с меньшими затратами.

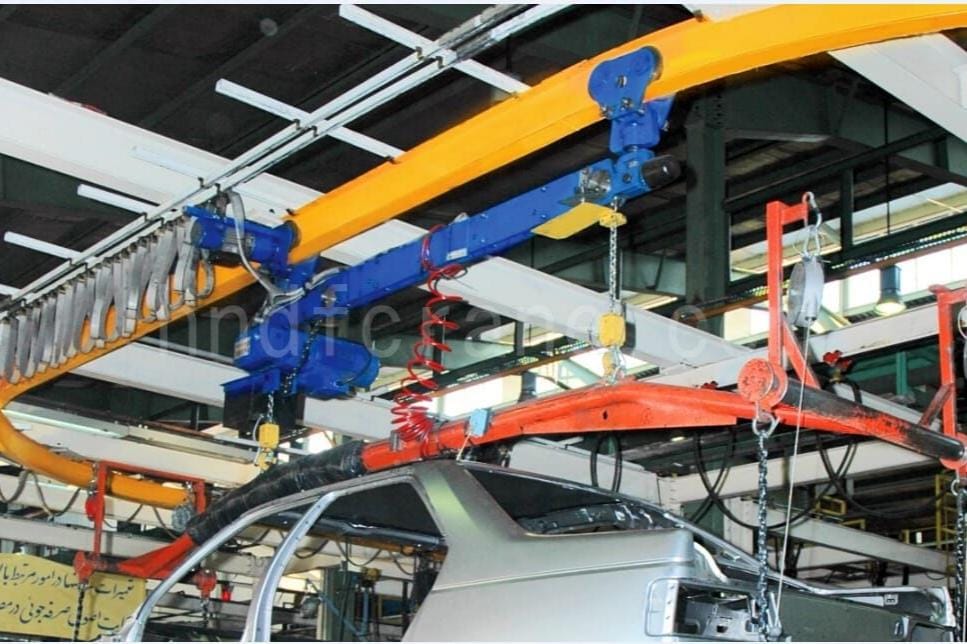

Процесс автомобильной сборки осуществляется по четко определенной производственной линии, где заготовки перемещаются через несколько рабочих станций в фиксированной последовательности. Монорельсовый кран может непрерывно перемещаться по специально выделенному пути, что делает его хорошо подходящим для непрерывного производства и обеспечивает отличное соотношение цены и качества.

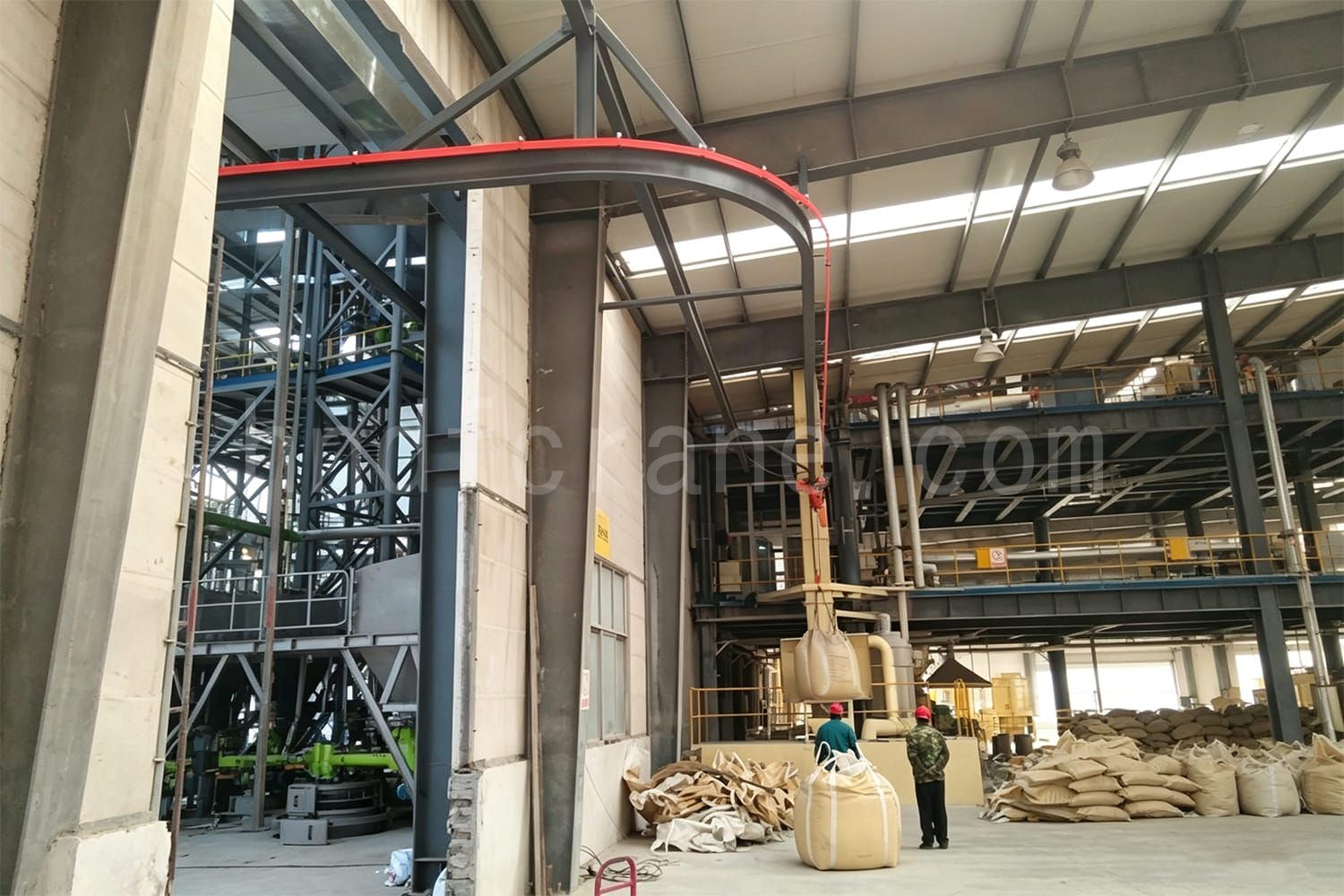

Как правило, конвейерные линии для транспортировки материалов имеют фиксированные маршруты и четко определенные точки погрузки и разгрузки. Монорельсовый кран может быть спроектирован со специальными рельсами, соответствующими планировке производства, что обеспечивает стабильный и непрерывный поток материалов.

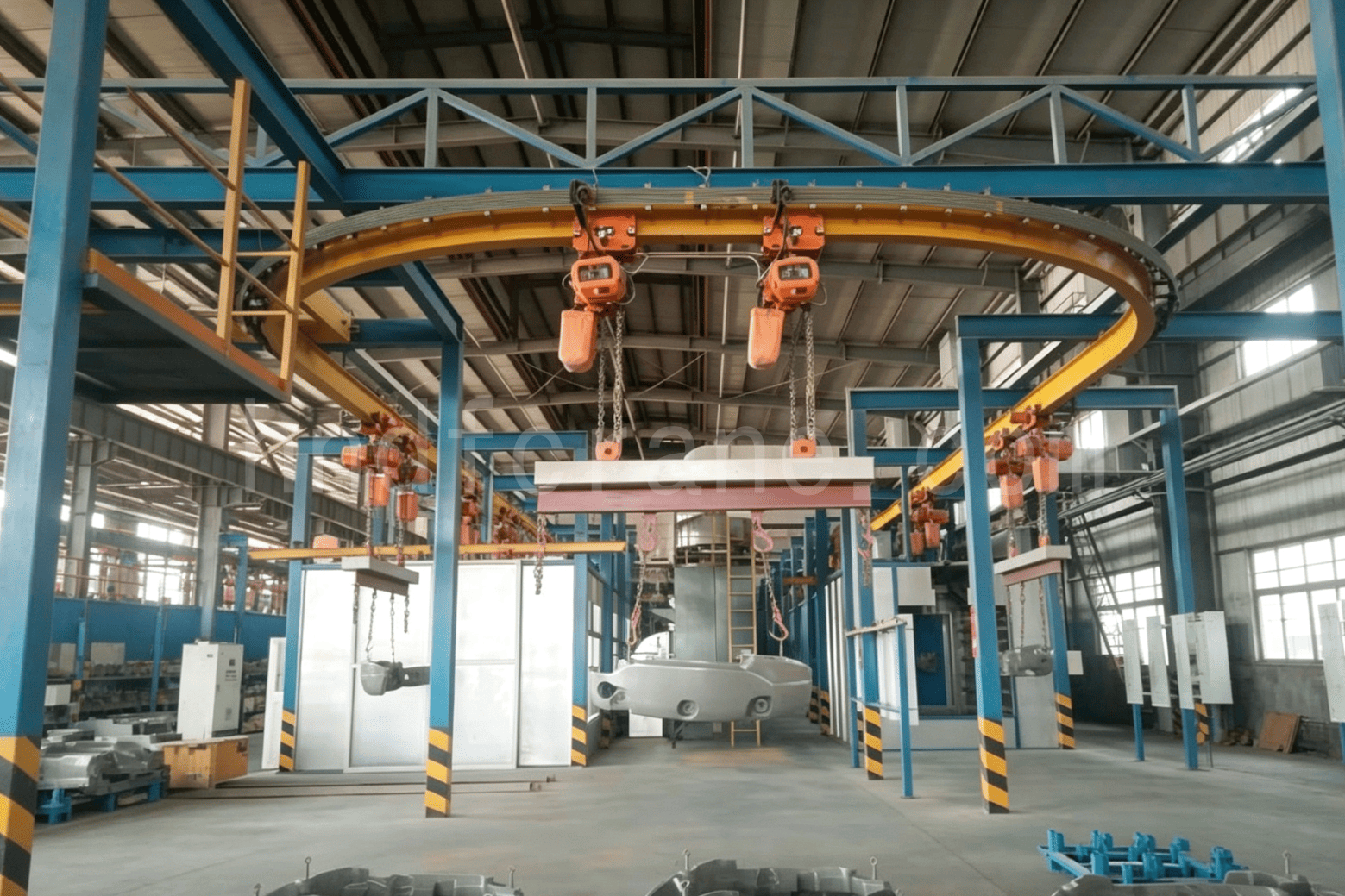

В линиях покраски обычно требуется непрерывное перемещение заготовок по фиксированному маршруту при прохождении через несколько зон обработки. Монорельсовый кран может быть спроектирован как с прямым, так и с петлеобразным рельсовым путем в соответствии с планировкой завода, обеспечивая стабильную и непрерывную транспортировку.

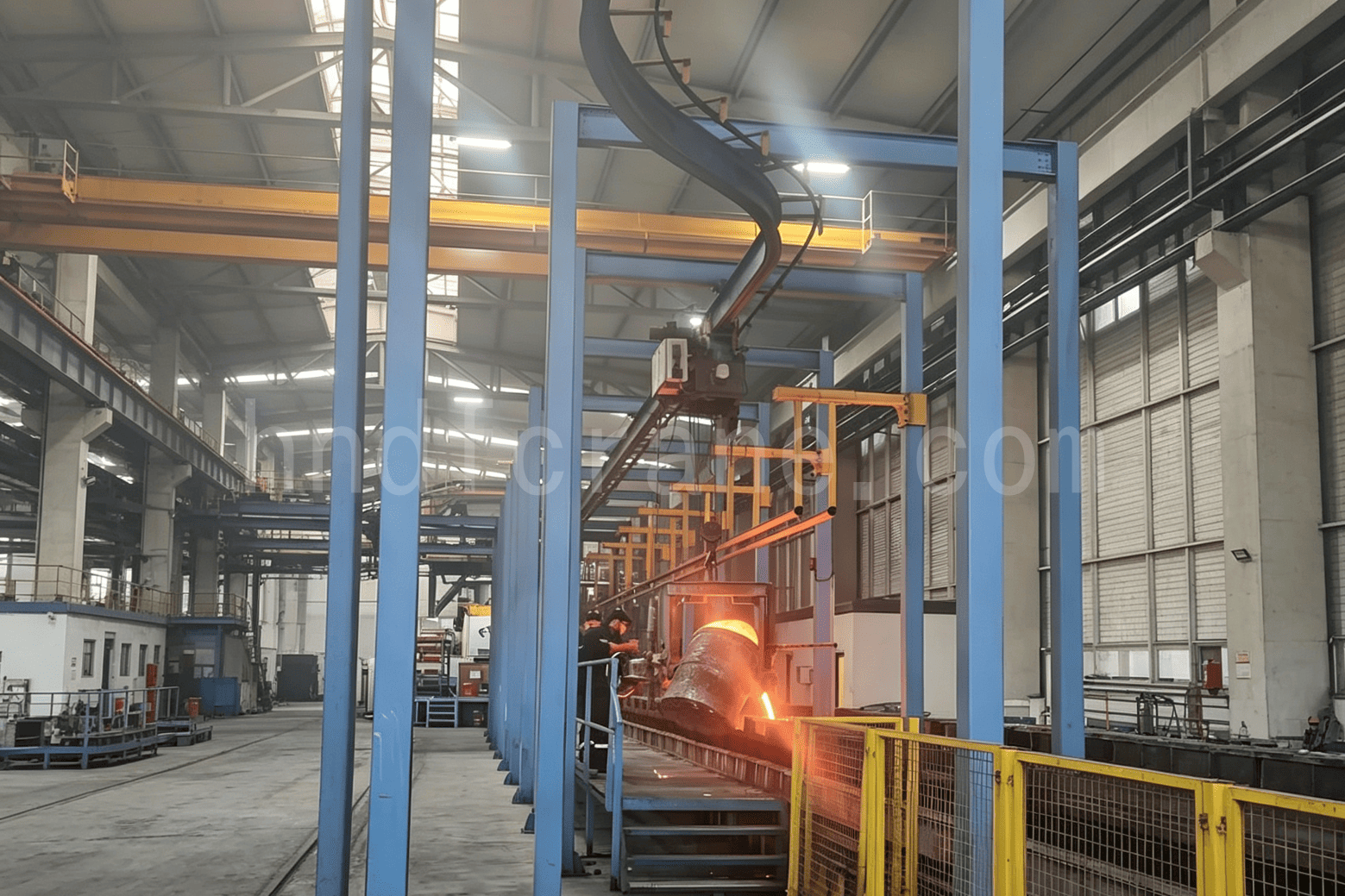

В литейном производстве ковши необходимо перемещать вдоль линии отливки для транспортировки расплавленного металла из зоны плавки к разливочным станциям. Монорельсовый кран может быть сконфигурирован с изогнутыми рельсами в соответствии с планировкой производственной линии, что обеспечивает непрерывную транспортировку материала.

Как выбрать между однобалочным мостовым краном и монорельсовым краном?

Если после сравнения двух типов кранов у вас все еще остаются сомнения, выполните эти три простых шага, чтобы сделать правильный выбор.

Шаг 1: Составьте план зоны обработки материалов.

Начните с планировки цеха и отметьте все точки погрузки и разгрузки для перемещения материалов.

• Если точки подъема распределены по всей мастерской и требуется охват прямоугольной рабочей зоны, то однобалочный мостовой кран будет лучшим выбором.
• Если точки подъема расположены преимущественно вдоль одной производственной линии или фиксированного транспортного маршрута, то монорельсовый кран, как правило, является лучшим вариантом.

Для большинства проектов одной лишь зоны подъема достаточно, чтобы определить наиболее подходящий тип крана.

Шаг 2: Учитывайте свою типичную грузоподъемность.

Выбирайте груз в зависимости от его веса и частоты операций.

• При частом подъеме грузов весом более 5 тонн обычно рекомендуется использовать однобалочный мостовой кран. Для более тяжелых грузов лучшим решением может быть двухбалочный мостовой кран.
• Для подъема грузов весом до 5 тонн подходят оба типа кранов. Окончательное решение должно основываться на рабочей зоне и процессе перемещения материалов.

Стоит отметить, что 5 тонн — это не строгая разделительная линия. Монорельсовые краны также могут быть спроектированы для большей грузоподъемности, но на практике они чаще используются для перемещения материалов малой и средней грузоподъемности по фиксированным маршрутам.

Шаг 3: Подумайте о будущих изменениях в семинаре.

Помимо текущих производственных потребностей, подумайте о своих планах на ближайшие три-пять лет.

• Если вы планируете добавить новое оборудование, переместить рабочие места или изменить производственный процесс, однобалочный мостовой кран обеспечит большую гибкость. Более широкая зона охвата обычно исключает необходимость изменения траектории движения крана при изменении планировки цеха.
• Если предполагается, что ваша производственная линия останется неизменной, а маршрут перемещения материалов — фиксированным, то монорельсовый кран с более простой конструкцией может удовлетворить ваши требования.

Получите бесплатное предложение по выбору крана и смету.

Как однобалочные мостовые краны, так и монорельсовые краны имеют свои преимущества. Универсально лучшего варианта не существует — правильный выбор зависит от грузоподъемности, планировки цеха, маршрута перемещения материалов, частоты работы и планов будущего расширения.
