Yuqori kran g'ildiraklarining turlari va tekshiruvi

2026-yil 30-oktabr

Yuqori kran g'ildiraklari kranni va uning yukini qo'llab-quvvatlaydi, shu bilan birga relslar bo'ylab harakatlanishni ta'minlaydi. Ularning protektor profillari, flanes dizaynlari va o'rnatish moslamalari harakatlanish barqarorligi va aşınmasına ta'sir qiladi. Ushbu qo'llanmada yuqori kran g'ildiraklarining keng tarqalgan turlari, g'ildirak yig'ishlari, podshipnik tayanchlari, gorizontal yo'naltiruvchi roliklar va asosiy tekshirish nuqtalari ko'rib chiqiladi.

Umumiy ko'taruvchi kran g'ildirak turlari

Qo'llanilishi bo'yicha tasniflash

  • Relsda harakatlanadigan g'ildiraklar: Odatda ko'prik va trosli harakat mexanizmlarida yuqori va portal kranlarda qo'llaniladi. Ular eng keng qo'llanilish doirasiga ega.
  • Osma kran g'ildiraklari: Bir nurli kranlarda I-nurli yoki quti shaklidagi nurli kranning pastki gardishida harakatlaning.

Protektor profili bo'yicha tasniflash

  • Silindrsimon protektorli g'ildiraklar: Eng keng tarqalgan turi.
  • Konussimon protektorli g'ildiraklar: Keng tarqalgan konus nisbati 1:10 ga teng. Konsentrlangan qo'zg'aluvchan ko'prik-kran harakat mexanizmlari ba'zan qiyshayish sharoitida harakatlanish samaradorligini oshirish uchun konussimon protektorli g'ildiraklardan foydalanadi. I-nurning pastki gardishida ishlaydigan ko'taruvchi aravachalar ham konussimon g'ildiraklardan foydalanishi mumkin.

Flanes joylashuvi bo'yicha tasniflash

  • Ikkita gardishli g'ildiraklar: Ko'pincha ko'prik va portal kranlarining harakatlanuvchi g'ildiraklari uchun ishlatiladi.
  • Bir flanesli g'ildiraklar: Odatda ko'taruvchi kranli aravachalar g'ildiraklari uchun ishlatiladi.
  • Flanjsiz g'ildiraklar: Bu g'ildiraklarda yon tomonlarni ushlab turish uchun gardish yo'q, shuning uchun relsdan chiqib ketish mumkin va ularning qo'llanilishi cheklangan. Gardishsiz g'ildiraklardan faqat g'ildiraklarning ikkala tomoniga gorizontal yo'naltiruvchi roliklar o'rnatilganda foydalanish mumkin.

G'ildirak gardishlari odatda relsdan chiqib ketishining oldini olish uchun taqdim etiladi. Gardish balandligi taxminan 15–25 mm va gardish 1:5 qiyalikqa ega. Aniq o'lchamlar g'ildirak chizmasi, kran turi va tegishli standartdan aniqlanishi kerak. Ko'prikli kran harakat mexanizmlari odatda ikki gardishli g'ildiraklardan foydalanadi. Trolleybus o'lchagichi kichik bo'lganda, g'ildirakni qayta ishlash miqdorini kamaytirish uchun tegishli gardish joylashuvidan ham foydalanish mumkin.

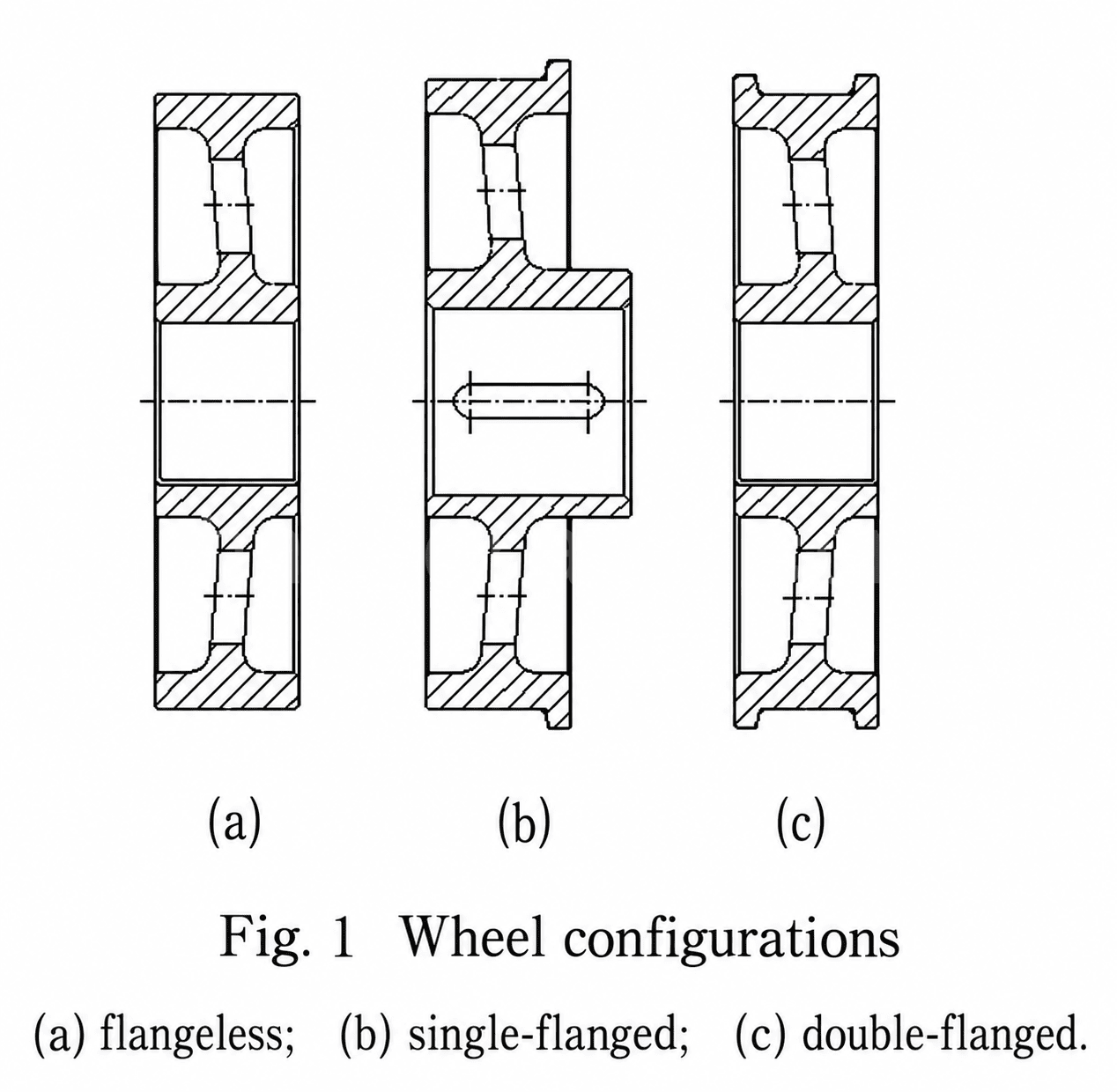

g'ildirak turlari

G'ildiraklarni qo'llab-quvvatlash tartiblari

Kran g'ildiragini qo'llab-quvvatlash moslamalarini odatda ikki turga bo'lish mumkin:

  • Ruxsat etilgan o'qli tuzilmalar;
  • Aylanuvchi o'qli tartiblar.

Muayyan tartib kranning harakatlanish mexanizmi, g'ildiraklar to'plamining joylashuvi va texnik xizmat ko'rsatish talablariga muvofiq tanlanishi kerak.

G'ildirak to'plamining komponentlari va turlari

G'ildirak to'plami harakatlanuvchi mexanizmning muhim tarkibiy qismidir. U odatda g'ildirak, g'ildirak o'qi, podshipniklar, podshipnik korpusi, uchlari va mahkamlagichlardan iborat.

Keng tarqalgan g'ildirak materiallariga ZG340-640, CL60 va 42CrMo kiradi. Boshqa quyma po'latlar, prokatlangan po'latlar yoki zarb qilingan po'latlar ham dizayn talablariga muvofiq tanlanishi mumkin. Ishlov berilgandan so'ng, protektorning qattiqligi va gardishning ichki tomoni HB 300–380 ni tashkil qiladi. G'ildirak diametri 400 mm dan kam bo'lganda, sirtdan taxminan 15 mm pastda yoki g'ildirak diametri 400 mm dan katta bo'lganda sirtdan taxminan 20 mm pastda qattiqlik HB 260 dan past bo'lmasligi kerak. Ushbu material va qattiqlik ma'lumotlari tegishli g'ildirak standarti, chizmasi va ishlab chiqarish jarayoniga muvofiq tekshirilishi kerak.

G'ildirakli podshipnik korpuslari odatda burchakli podshipnik qutilaridan foydalanadi. Loyihaga muvofiq 45° burchak ostida joylashgan podshipnik korpusi yoki U shaklidagi podshipnik korpusi ham ishlatilishi mumkin.

U shaklidagi podshipnik korpusi g'ildirakni o'rnatish holatini ma'lum bir diapazonda sozlash imkonini beradi. Eksantrik podshipnik korpusining aylanish burchagini sozlash orqali g'ildirak balandligi, yon holati va qiyshiqligini taxminan ±0,5 mm ga sozlash mumkin. Haqiqiy sozlash diapazoni uskunani loyihalash va dala o'lchovlaridan aniqlanishi kerak.

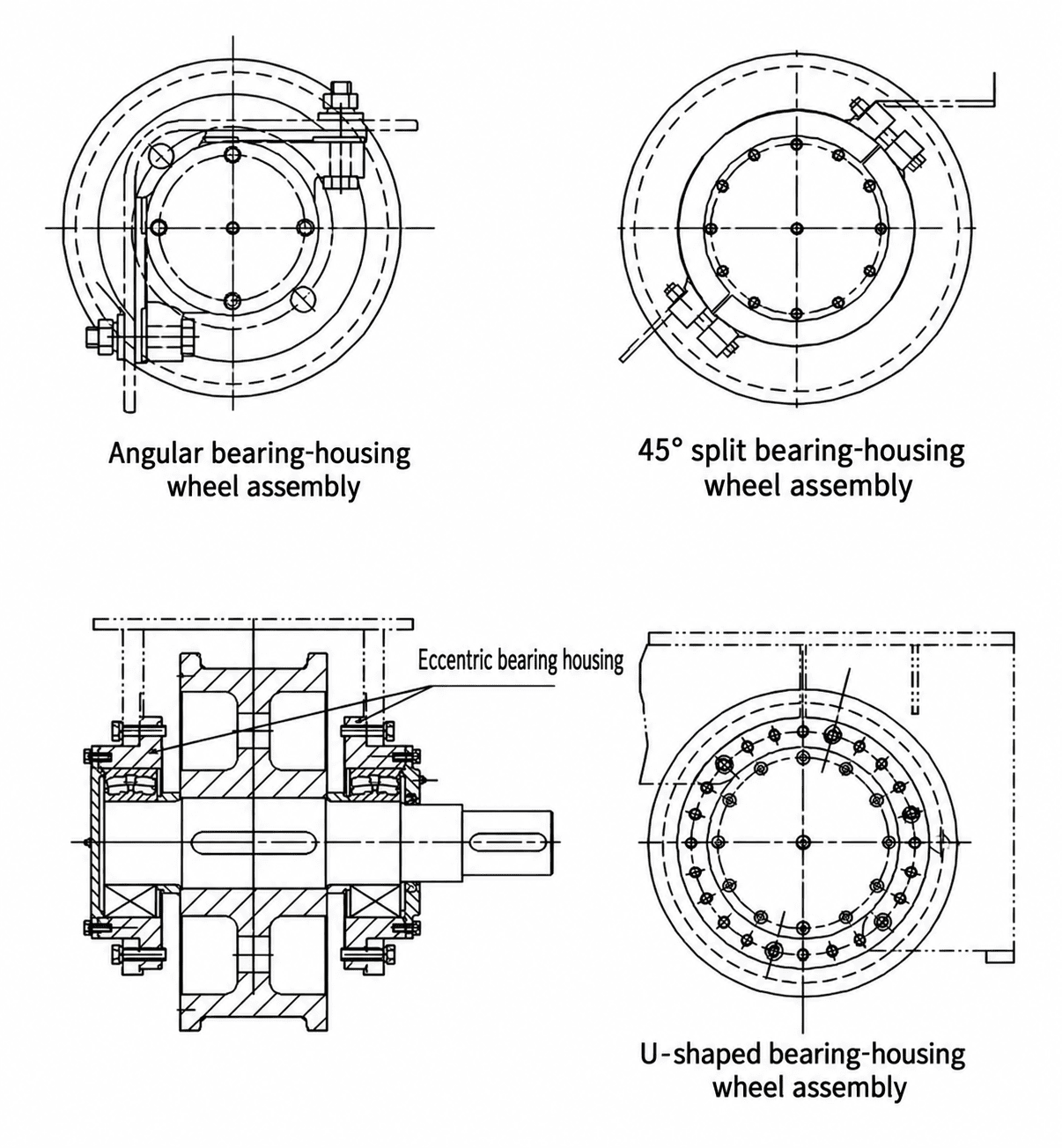

g'ildirak podshipniklari korpus yig'ilishlari

Gorizontal qo'llanma-rolikli tartiblar

Gorizontal yo'naltiruvchi-rolikli tuzilmalar odatda kran ko'prigining bir tomonidagi oxirgi aravachaning ikkala uchiga ham o'rnatilishi mumkin. Ular harakat paytida qiyshayish va relsning kemirilishini kamaytirishga yordam beradi.

Yo'naltiruvchi roliklar va rels orasidagi bo'shliq yo'naltiruvchi-rolikning aşınmasını qoplash yoki nisbiy holatni to'g'rilash uchun sozlanishi mumkin. Yo'naltiruvchi-rolik o'qi odatda eksantrikdir. Eksantrik o'qni aylantirish holatni sozlaydi, shundan so'ng murvatli bosim plitasi sozlamani o'rnatadi. Gorizontal sozlash taxminan ±5 mm; aniq qiymat konstruktiv chizma va ish sharoitlaridan aniqlanishi kerak.

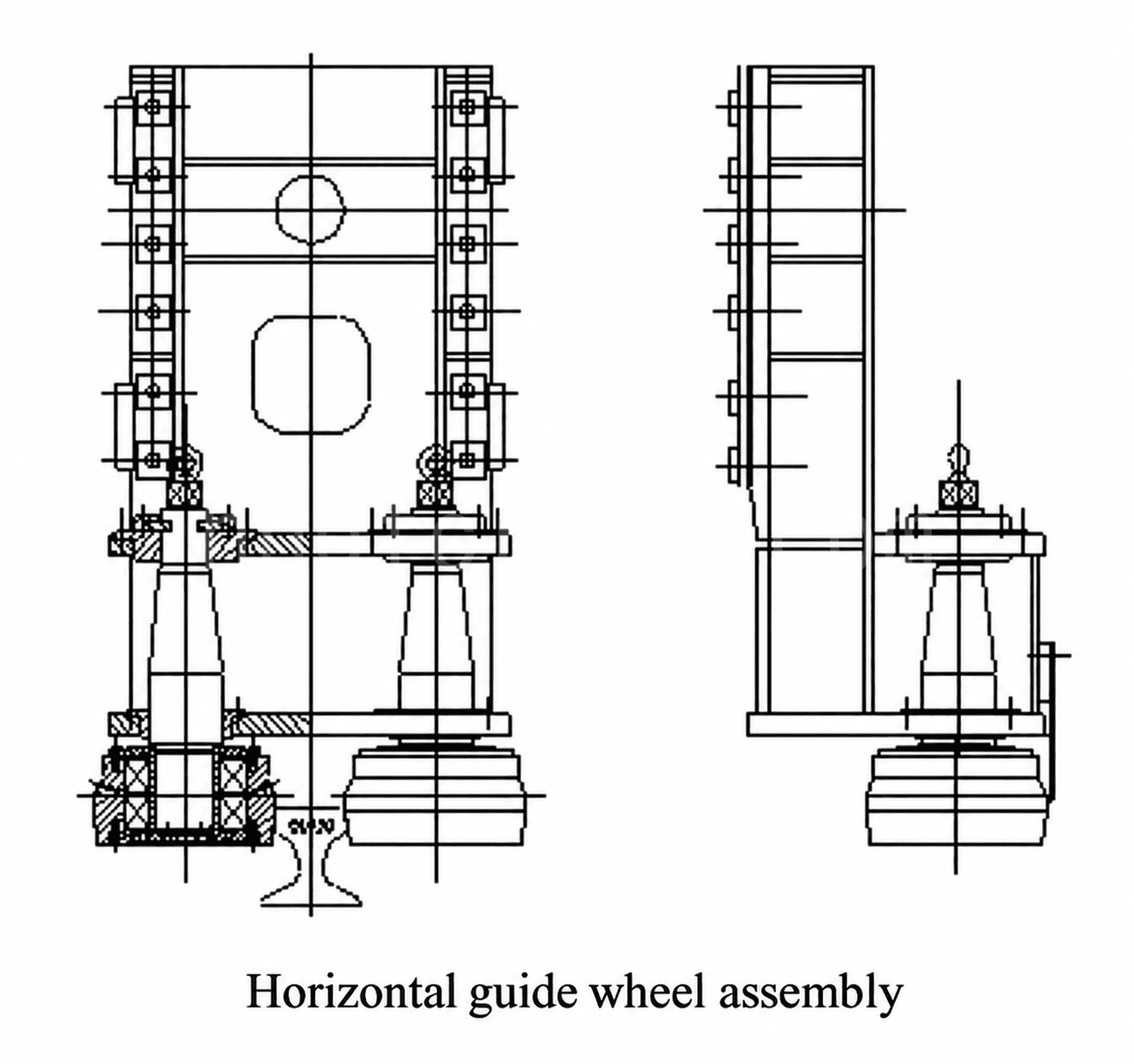

gorizontal yo'naltiruvchi g'ildirak yig'ish

Yuqori kran g'ildiraklarini tekshirish uchun asosiy fikrlar

Yuqori kran g'ildiraklari uskunalarga texnik xizmat ko'rsatish dasturi va amaldagi standartlarga muvofiq muntazam ravishda tekshirilishi kerak.

  • G'ildirak protektori, gardish va spikerlarning yoriqlari bor-yo'qligini tekshirish uchun kichik bolg'adan foydalaning. Agar yoriq topilsa, g'ildirakdan foydalanishni to'xtating va uni tegishli texnik talablarga muvofiq almashtiring yoki ta'mirlang.
  • G'ildirak protektori tekis va bir tekis ekanligini tekshiring. Agar aşınma zinapoya hosil qilgan bo'lsa, g'ildirakni mashinada ishlang yoki qolgan o'lchamlar va ta'mirlash shartlariga muvofiq almashtiring.
  • Flanesning aşınmasını tekshiring. Agar aşınma asl flanes qalinligidan 50% dan oshsa, g'ildirakni baholang va almashtirishni ko'rib chiqing. Haqiqiy chiqindilar chegarasi amaldagi standart, ishlab chiqaruvchining chizmasi va xavfsizlikni baholash asosida aniqlanishi kerak.
  • Kranni katta ta'mirlash paytida tozalash va tekshirish uchun g'ildirak to'plamini olib tashlang. Podshipniklar, muhrlar va moylashni tekshiring. Barcha podshipniklarni almashtirish kerakmi yoki yo'qmi, tekshirish natijalari va texnik xizmat ko'rsatish tartibi asosida hal qilinishi kerak.
  • G'ildirak o'qi va g'ildirak teshigi orasidagi moslik bo'shashganligini tekshiring. Agar bo'shashganlik aniqlansa, g'ildirak o'qini yoki unga tegishli komponentlarni almashtirish kerakligini baholang. Mufta, tishli teshik yoki kalit joyidagi bo'shashganlik yoki shikastlanish ham texnik xizmat ko'rsatish talablariga muvofiq hal qilinishi kerak.
  • Burchakli podshipnik qutilari va boshqa podshipnik korpuslarida yoriqlar, deformatsiyalar va bo'shashgan ulanishlarni tekshiring. Yorilgan qismlarni almashtiring.

Yuqori kran g'ildiraklarining xizmat muddatini uzaytirish choralari

Yuqori kran g'ildiraklari yuk ko'taruvchi komponentlardir. Relslarning noto'g'ri o'rnatilishi va g'ildirak ishlab chiqarishdagi og'ishlar ish paytida qiyshayish va sirpanishga olib kelishi, aşınmanın tezlashishi va muddatidan oldin almashtirishga olib kelishi mumkin. Kranning dizayn talablariga muvofiq, quyidagi uchta chora g'ildirakning xizmat qilish muddatini uzaytirishga yordam berishi mumkin:

  • G'ildirak gardishining balandligini oshiring.
  • G'ildiraklar sifatida protektori kattaroq konussimon konussimon g'ildiraklardan foydalaning.
  • G'ildirak protektorining aşınmaya bardoshliligini oshirish uchun unga chuqur qattiqlashtiruvchi issiqlik bilan ishlov berishni qo'llang. Biroq, protektorning haddan tashqari qattiqligi relsning jiddiy aşınmasına olib kelishi mumkin. G'ildirak protektori va ichki gardish yuzalari uchun odatiy qattiqlik diapazoni 300–380 HB ni tashkil qiladi.

Xulosa

Ko'prikli kran g'ildiraklarining xizmat muddatini uzaytirish uchun g'ildiraklarni to'g'ri tanlash, ishlab chiqarish sifati, aniq o'rnatish va relslarga yaxshi texnik xizmat ko'rsatish talab etiladi. G'ildiraklarning g'ayritabiiy aşınması, protektorning shikastlanishi yoki relslarning qiyshayishi asosiy sababni tekshirishga turtki bo'lishi kerak. G'ildirak va relslarni to'g'ri moslashtirish, muntazam tekshirish va o'z vaqtida texnik xizmat ko'rsatish muddatidan oldin aşınma, ishlamay qolish va almashtirish xarajatlarini kamaytirishga yordam beradi.

Ko'prikli kran g'ildiraklarini tanlash yoki almashtirishni xohlaysizmi? Ish sharoitingizga mos keladigan g'ildirak yig'ish yechimini olish uchun kran modelingiz, g'ildirak yuki, g'ildirak o'lchamlari va rels xususiyatlarini biz bilan baham ko'ring.
