Pa lăng xích khí nén: Xử lý mượt mà cho mục đích sử dụng công nghiệp

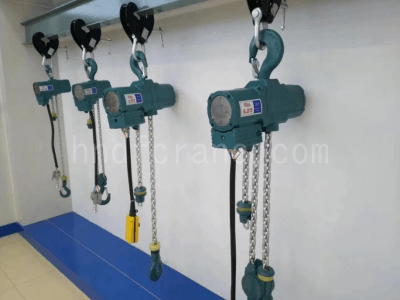

Giới thiệu sản phẩm Pa lăng xích khí nén

Pa lăng xích khí nén và pa lăng khí nén hàng hải được thiết kế để bảo trì thấp nhờ độ bền vượt trội, chịu được nhiệt độ khắc nghiệt, bụi bẩn, nước và độ ẩm. Pa lăng xích khí nén rất phù hợp cho các nhà máy hóa chất, xưởng sơn và hầm mỏ.

Phân loại tời xích khí nén

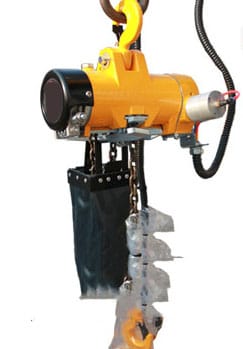

Móc tời xích khí nén dòng công nghiệp

Pa lăng xích khí nén có trọng lượng nhẹ nhưng chức năng mạnh mẽ và phù hợp cho các ứng dụng công nghiệp.

Pa lăng xích khí nén này sử dụng nguồn điện khí nén tốc độ thay đổi, lý tưởng cho các ứng dụng chống cháy hoặc những ứng dụng đòi hỏi độ chính xác và công suất cao.

Lợi thế

• Xích dùng cho tải trọng nặng hoặc xích thép không gỉ dùng cho tải trọng trung bình, chống tia lửa.
• Khung và nắp bằng nhôm nhẹ.
• Tác động tích cực, phanh tải trọng lò xo giữ tải và cung cấp khả năng kiểm soát và phát hiện tải trọng chính xác.
• Động cơ khí quay nhiều cánh với tám cánh cho mô-men xoắn cao, hoạt động trơn tru và khởi động tốt.
• Kết hợp bánh răng xoắn và bánh răng thẳng được xử lý nhiệt cắt chính xác để vận hành êm ái và hiệu quả.
• Tay ga dạng treo có thiết kế toàn luồng cho khả năng điều khiển ga chính xác.
• Có sẵn các mẫu chống tia lửa dùng cho môi trường nguy hiểm.
• Có sẵn móc treo hoặc móc treo.
• Thiết bị bảo vệ quá tải tiêu chuẩn
• Bộ giảm thanh bên trong - giảm mức âm thanh
• Van tiết lưu—van tiết lưu chính xác đo không khí để vận hành trơn tru

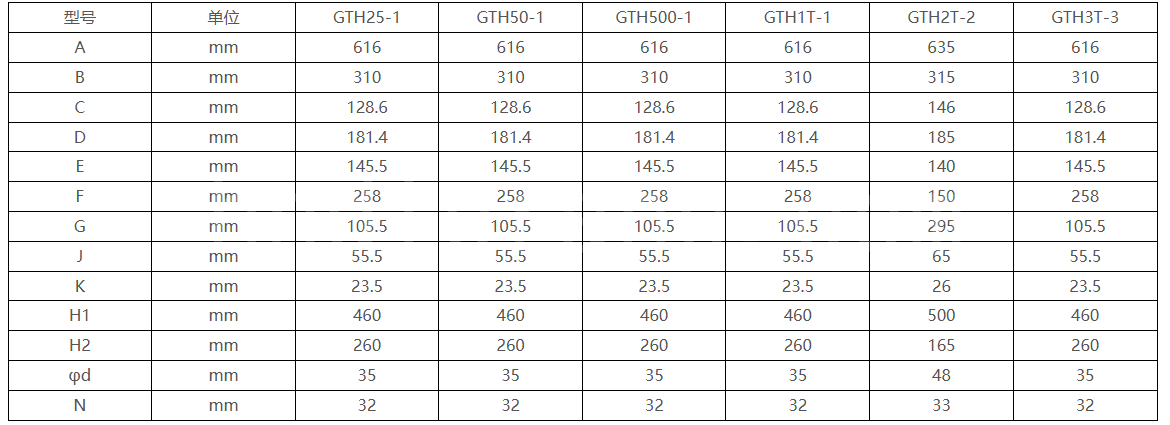

Thông số kỹ thuật

Palăng xích khí nén công nghiệp

Lợi thế

• An toàn được đảm bảo bằng cách sử dụng khí nén làm nguồn điện, hoạt động không có tia lửa điện, an toàn và chống cháy nổ.
• Pa lăng xích khí nén có tính năng bảo vệ ngắt khí, đảm bảo rằng ngay cả khi nguồn khí đột ngột bị ngắt, các vật nặng cũng sẽ không rơi xuống.
• Có chức năng bảo vệ quá tải và không thể nâng vật nặng vượt quá tải trọng định mức.
• Hiệu suất cao - Hiệu suất làm việc cao, với tốc độ cải tiến mà các sản phẩm tương tự không thể đạt được.
• Nó có chức năng thay đổi tốc độ vô cấp và tốc độ tăng có thể được kiểm soát tự do theo trọng lượng nâng.
• Tay cầm điều khiển chính xác có thể điều chỉnh kích thước lượng khí nạp để kiểm soát chính xác.
• Mẫu máy tiết kiệm năng lượng này có kích thước nhỏ gọn và trọng lượng nhẹ.

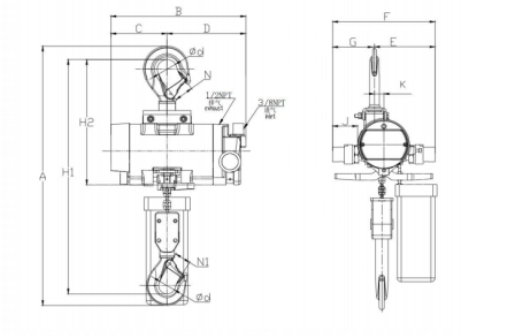

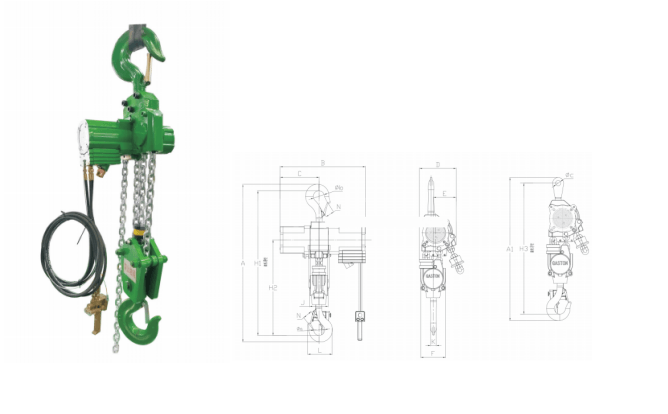

Thông số kỹ thuật

Kiểu	Đơn vị	HQ1.5-1	HQ2-1	HQ3-1	HQ3-2	HQ6-2	HQ10-2
MỘT	mm	690	556	905	690	905	1050
A1	mm	608	585	885	608	885	960
B	mm	436	35	539	436	539	558
C	mm	202	146	246.5	202	246.5	256
D	mm	176	185	220	176	220	256
E	mm	100	140	146	100	146	128
F	mm	150	385	158	150	158	205
J	mm	90	65	120	90	120	135
K	mm	26.5	26	38	26.5	38	49
H1	mm	659	500	807	659	807	969
H2	mm	439	338	548	439	548	652
H3	mm	597	528	768	597	768	860
Φa	mm	53	48	69	53	69	55
Φb	mm	53	48	69	53	69	55
Φc	mm	28	28	33	28	33	36

Palăng xích khí nén dòng khai thác

Lợi thế

• An toàn và chống cháy nổ

Vận hành bằng khí nén, chu kỳ làm việc 100%. Pa lăng xích khí nén có thể hoạt động liên tục vì động cơ khí nén không sinh nhiệt. Áp suất khí nén giúp ngăn bụi, bẩn, hơi ẩm và khí ăn mòn xâm nhập vào vỏ máy, đồng thời không gây nguy hiểm về điện. Vì không sử dụng điện, nên pa lăng được bảo vệ khỏi điện giật trong môi trường dễ cháy nổ. Việc sử dụng lực khí động học là một lợi thế rõ ràng. Pa lăng khí nén hoạt động không phát sinh tia lửa điện, an toàn và chống cháy nổ.

• Tốc độ có thể điều chỉnh

Khi nâng hạ có thể điều chỉnh tốc độ vô cấp; tốc độ chạy nhanh gấp 3 lần so với tời điện; gấp 5-10 lần so với tời xích.

• Bảo vệ quá tải, bảo vệ lỗi không khí

Tránh ngắt nguồn khí đột ngột và làm vật nặng rơi xuống đột ngột. Đảm bảo chất lượng sản phẩm tốt hơn và tránh hư hỏng sản phẩm do quá tải vật nặng.

• Hoạt động đơn giản

Thao tác điều khiển cần gạt đơn giản và dễ kiểm soát, khi nâng lên hoặc hạ xuống, cần gạt có thể phản ứng nhanh với tác động từ tay cầm.

• Sạch sẽ, thân thiện với môi trường, an toàn và đáng tin cậy

Hệ thống bôi trơn bên trong giúp loại bỏ ô nhiễm không khí. Thích hợp để làm việc trong môi trường đặc biệt hoặc khắc nghiệt như ẩm ướt, bụi bẩn, v.v.

• Xử lý tiết kiệm lao động

Ngoài việc chú trọng đến vẻ đẹp bên ngoài, tời khí nén còn nhỏ hơn tời điện, trọng lượng nhẹ hơn, dễ dàng vận chuyển và thiết kế cấu trúc sản phẩm chắc chắn, giúp vận hành đáng tin cậy và ít cần bảo trì.

• Tỷ lệ hỏng hóc thấp và bền

Tời khí nén có độ bền cao và tuổi thọ dài hơn đáng kể so với các sản phẩm tương tự thông thường.

Thông số kỹ thuật

Kiểu	Đơn vị	HQ16-3	HQ20-4	HQ30-2	HQ50-4	HQ75-3	HQ100-4
MỘT	mm	1350	1195	1370	1610	2535	2610
B	mm	558	559	900	955	1535	1535
C	mm	246.5	247	450	535	820	820
D	mm	386	472	445	445	600	600
E	mm	195	127	270	270	405	365
F	mm	262	365	310	350	450	450
H1	mm	1163	1117	1260	1485	1935	1935
H2	mm	675	630	825	950	1250	1250
Φa	mm	95	102	126	120	315	355
Φb	mm	95	102	126	120	315	355
N	mm	88	95	113	122	250	280

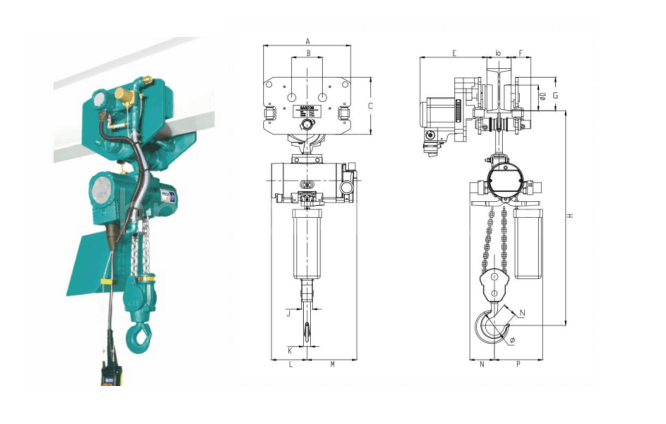

Khai thác vận hành tời xích khí nén

Lợi thế

• An toàn và chống cháy nổ

Vận hành bằng khí nén, chu kỳ làm việc 100%. Pa lăng xích khí nén có thể hoạt động liên tục vì động cơ khí nén không sinh nhiệt. Áp suất khí nén giúp ngăn bụi, bẩn, hơi ẩm và khí ăn mòn xâm nhập vào vỏ máy, đồng thời không gây nguy hiểm về điện. Vì không sử dụng điện, nên pa lăng được bảo vệ khỏi điện giật trong môi trường dễ cháy nổ. Việc sử dụng lực khí động học là một lợi thế rõ ràng. Pa lăng khí nén hoạt động không phát sinh tia lửa điện, an toàn và chống cháy nổ.

• Tốc độ có thể điều chỉnh

Khi nâng hạ có thể điều chỉnh tốc độ vô cấp; tốc độ chạy nhanh gấp 3 lần so với tời điện; gấp 5-10 lần so với tời xích.

• Bảo vệ quá tải, bảo vệ lỗi không khí

Tránh ngắt nguồn khí đột ngột và làm vật nặng rơi xuống đột ngột. Đảm bảo chất lượng sản phẩm tốt hơn và tránh hư hỏng sản phẩm do quá tải vật nặng.

• Hoạt động đơn giản

Thao tác điều khiển cần gạt đơn giản và dễ kiểm soát, khi nâng lên hoặc hạ xuống, cần gạt có thể phản ứng nhanh với tác động từ tay cầm.

Sạch sẽ, thân thiện với môi trường, an toàn và đáng tin cậy

Hệ thống bôi trơn bên trong giúp loại bỏ ô nhiễm không khí. Thích hợp để làm việc trong môi trường đặc biệt hoặc khắc nghiệt như ẩm ướt, bụi bẩn, v.v.

• Xử lý tiết kiệm lao động

Ngoài việc chú trọng đến vẻ đẹp bên ngoài, tời khí nén còn nhỏ hơn tời điện, trọng lượng nhẹ hơn, dễ dàng vận chuyển và thiết kế cấu trúc sản phẩm chắc chắn, giúp vận hành đáng tin cậy và ít cần bảo trì.

• Tỷ lệ hỏng hóc thấp và bền

Pa lăng xích khí nén có độ bền cao và tuổi thọ dài hơn đáng kể so với các sản phẩm tương tự thông thường.

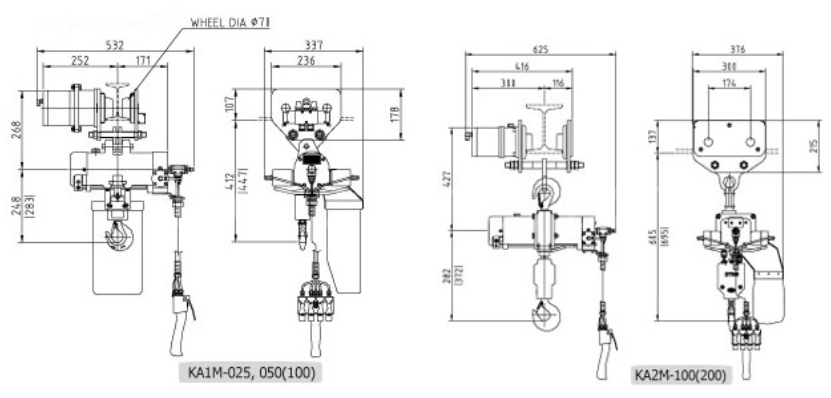

Thông số kỹ thuật

Kiểu	Tải trọng (kg)	Tốc độ nâng (m / phút)				Chiều cao nâng (m)	Áp suất không khí (kgf/cm2)	Tiêu thụ khí (Nm3/phút)	Cân nặng (kg)	Tốc độ xe đẩy
		Trong dằn		Dung tích
		hướng lên	xuống	hướng lên	xuống
KA1M-025	250	17	13	10	19	3	6	1.4	41	10-25
KA1M-050	500	17	15	7.5	24	3	6	1.4	47	10-25
KA1M-100	1000	8.5	6.5	3.5	13	3	6	1.4	57	10-25
KA2M-100	1000	9	7	5	9	3	6	1.8	70	10-20
KA2M-200	2000	4.5	3.5	2.3	5.5	3	6	1.8	75	10-20

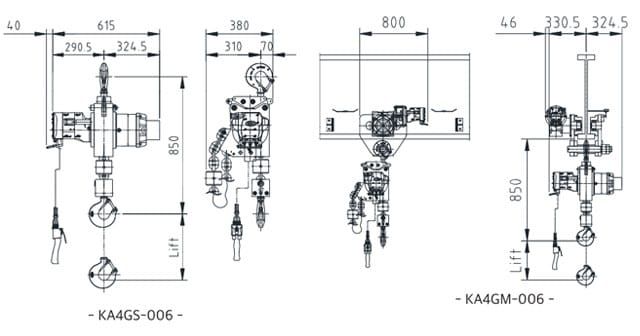

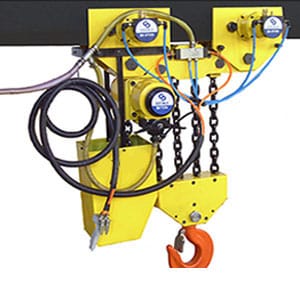

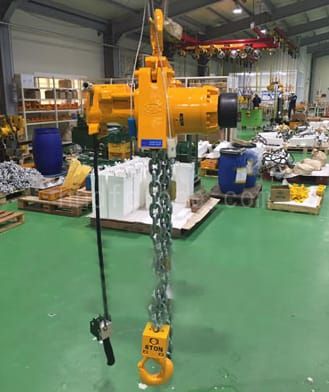

Pa lăng xích khí nén có động cơ

Lợi thế

• Pa lăng xích khí nén có động cơ có công suất lớn và tốc độ nâng cao, sử dụng động cơ khí nén bánh răng công suất lớn, thiết kế nhỏ gọn và bền bỉ.
• Pa lăng xích khí nén có động cơ được chia thành KA4GS (loại cố định) và KA4GM (loại vận hành bằng xe con khí nén), có tải trọng từ 6 tấn đến 25 tấn.
• Pa lăng xích khí nén có động cơ được trang bị phanh đĩa kín. Khe hở phanh tự điều chỉnh, chống ăn mòn và dễ bảo trì.
• Tốc độ có thể được điều chỉnh bằng tay cầm điều khiển, tay cầm điều khiển có thể được bán riêng và các phụ kiện ban đầu
• Phanh khẩn cấp được lắp trên công tắc nút bấm để dừng trong trường hợp khẩn cấp; và công tắc giới hạn trên và dưới có độ an toàn cao.
• Pa lăng xích khí nén có động cơ có thể thay thế pa lăng điện và được sử dụng ở những khu vực dễ nổ như nhà máy ngoài khơi, nhà máy hóa chất, nhà máy hóa dầu và các nhà máy khác.

Thông số kỹ thuật

Kiểu	Trọng tải (T)	Tốc độ nâng (m/phút)	Số lượng chuỗi	Áp suất không khí (kg/cm2)	Tiêu thụ khí (m3/phút)	Xích tải (mm）	Tốc độ xe đẩy (m/phút)	Cân nặng (kg)
KA4GS-006	6	1.8	1	6.3	8	16	–	130
KA4GS-012	12	0.8	2	6.3	8	16	–	180
KA4GS-018	18	0.6	3	6.3	8	16	–	250
KA4GS-025	25	0.4	4	6.3	8	16	–	330
KA4GM-006	6	1.8	1	6.3	8	16	6.6	380
KA4GM-012	12	0.9	2	6.3	8	16	6.6	430
KA4GM-018	18	0.6	3	6.3	8	16	6.6	750
KA4GM-025	25	0.4	4	6.3	8	16	6.6	830

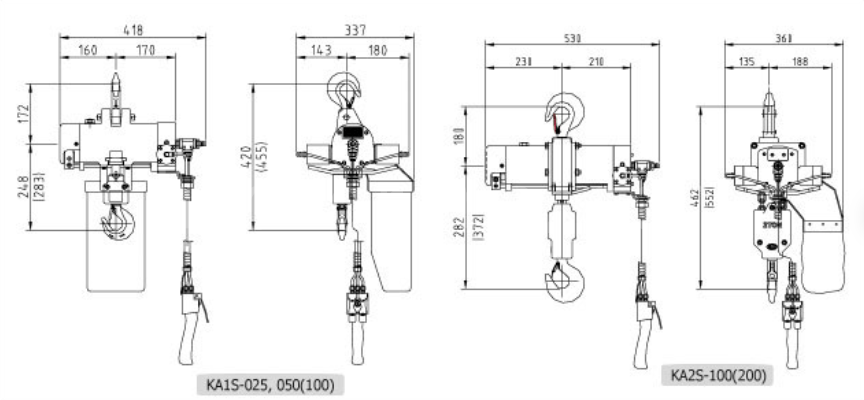

Pa lăng xích khí nén chống cháy nổ cố định

Lợi thế

• Pa lăng khí nén chống cháy nổ cố định không phát ra tia lửa điện khi sử dụng và có chức năng chống cháy nổ.
• Pa lăng khí nén chống cháy nổ cố định có tốc độ chạy nhanh gấp 3 lần pa lăng điện và gấp 5~10 lần pa lăng tay.
• Pa lăng khí nén chống cháy nổ cố định nhập khẩu có tốc độ điều chỉnh, tiếng ồn thấp và độ rung thấp.

Thông số kỹ thuật

Kiểu	Tải trọng (kg)	Tốc độ nâng (m / phút)				Chiều cao nâng (m)	Áp suất không khí (kgf/cm2)	Tiêu thụ khí (N-m3/phút)	Cân nặng (kg)
		Trong dằn		Dung tích
		hướng lên	xuống	hướng lên	xuống
KA1S-025	250	17	15	10	19	3	6	1.4	23
KA1S-050	500	17	15	7.5	24	3	6	1.4	23
KA1S-100	1000	8.5	6.5	3.5	12	3	6	1.4	33
KA2S-100	1000	9	7	5	9	3	6	1.8	40
KA2S-200	2000	4.5	5	2.3	5.5	3	6	1.8	45

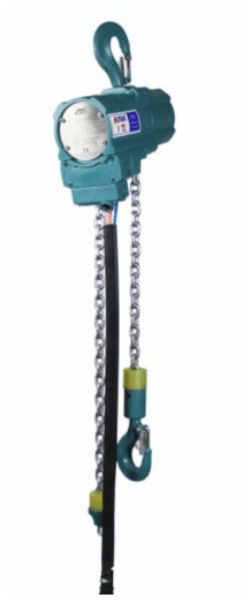

Pa lăng xích khí nén chống ăn mòn cấp độ hàng hải

Lợi thế

• Pa lăng xích khí nén chống ăn mòn tiêu chuẩn hàng hải chủ yếu phù hợp cho khai thác mỏ dầu ngoài khơi và môi trường vận chuyển hàng ngày của tàu chở dầu. Pa lăng có yêu cầu đặc biệt về khả năng chống ăn mòn và chịu được nhiệt độ cao và thấp của đại dương.
• Chống axit và kiềm, chống hơi nước, thích hợp cho những dịp ẩm ướt.
• Chịu được nhiệt độ cao và nhiệt độ thấp.
• Không có tia lửa điện, giải quyết hoàn toàn vấn đề chống cháy nổ của thiết bị nâng.
• Pa lăng xích khí nén chống ăn mòn cấp độ hàng hải có kích thước nhỏ và trọng lượng nhẹ, trọng lượng này chỉ dành cho pa lăng điện có cùng thông số kỹ thuật.
• Tốc độ chạy nhanh, gấp 2 đến 3 lần so với tời điện và có thể điều chỉnh tốc độ vô cấp.
• Hệ thống làm việc của tời khí nén trọng tải nhỏ là 100%, tạo ra các điều kiện cần thiết cho hoạt động hiệu quả và liên tục.

Cấu trúc thành phần

1. Van điều khiển thủ công chủ yếu bao gồm: tay cầm, thân van và nút bấm. Nút bấm điều khiển có thể mở van để điều khiển sự giao tiếp giữa đường dẫn khí của van điều khiển chính và đường dẫn khí của động cơ. Hoặc loại tay cầm dạng dây rút, thao tác kéo cần gạt con lắc để mở van, có thể thay đổi tốc độ vô cấp.

2. Van điều khiển chính: chủ yếu bao gồm: thân van trái và phải, thanh truyền và tấm phân phối khí. Hoạt động phân phối khí của động cơ khí quay tới và quay lui được hoàn thành bằng cách chuyển đổi luồng khí trái và phải.

3. Động cơ khí nén: chủ yếu bao gồm: rotor, stato, nắp chụp trước, nắp chụp sau và cánh quạt. Khi bộ tách khí của van điều khiển chính cấp khí nén vào động cơ, cánh quạt sẽ quay với tốc độ cao cùng với rotor.

4. Móc: Chủ yếu bao gồm: móc trên, thân treo, xích, xích, móc dưới và các bộ phận khác. Dựa vào chuyển động quay tới lui của xích để hoàn thành chuyển động nâng.

5. Bộ giảm tốc: Chủ yếu bao gồm: vỏ hộp số và một bộ cơ cấu giảm tốc hành tinh. Khi trục tốc độ cao của động cơ khí nén được đưa vào cơ cấu giảm tốc, mô-men xoắn được tăng lên nhờ giảm tốc, và giai đoạn cuối cùng được đưa ra bánh răng nâng.

6. Cơ cấu phanh: Chủ yếu bao gồm: côn phanh, vòng phanh và khối xi lanh. Không khí được phân phối đến khối xi lanh thông qua van điều khiển chính, sau đó côn phanh và vòng phanh được tách ra để nhả phanh.

7. Cơ cấu xích: Chủ yếu bao gồm: trục, con lắc và lò xo đặt lại. Cơ cấu xích có tác dụng chống va chạm và bảo vệ khi lên xuống vị trí.

Thông số kỹ thuật

	Công suất (t)	Tốc độ nâng (m / phút)	Tốc độ nâng tối đa (m/phút)	Tốc độ giảm tối đa (m/phút)	Áp suất gió (M Pa)	Tiêu thụ khí (N-m3/phút)
QDH1.0S	1.0	0—20	4	7	0.6	1.2	24
QDH1.0D	1.0	0—20	4.8	8	0.6	1.4	30
QDH2.0S	2.0	0—20	2.4	4	0.6	1.4	36
QDH2.5D	2.0	0—20	1.8	3.5	0.6	1.8	50
QDH3.0S	3.0	0—20	1.7	3.5	0.6	2.2	36
QDH3.0D	3.0	0—20	1.7	2.7	0.6	1.6	35
QDH5.0S	5.0	0—20	0.75	1.5	0.6	2.5	55
QDH5.0D	5.0	0—20	1.6	2.5	0.6	3.4	90
QDH6.0S	6.0	0—20	0.75	1.3	0.6	2.5	55
QDH6.0D	6.0	0—20	1.4	2.7	0.6	3.4	110
QDH10.0-4D	10.0	0—20	0.35	0.8	0.6	2.9	140
QDH10.0S	10.0	0—20	0.8	1.25	0.6	3.4	150
QDH10.0D	10.0	0—20	1.2	2.1	0.6	4.7	160
QDH12.0S	12.0	0—20	0.7	1.35	0.6	3.4	150
QDH12.5D	12.5	0—20	1.0	2.0	0.6	4.7	160
QDH16.0-3D	12.5	0—20	0.5	1.0	0.6	3.4	180
QDH20.0-4D	16.0	0—20	0.35	1.1	0.6	3.4	190
QDH25.0-4D	25.0	0—20	0.35	0.9	0.6	3.4	240
QDH25.0S	25.0	0—20	0.5	1.0	0.6	4.7	240
QDH32.0-3D	32.0	0—20	0.4	0.9	0.6	4.7	280
QDH50.0-4D	50.0	0—20	0.25	0.5	0.6	4.7	350

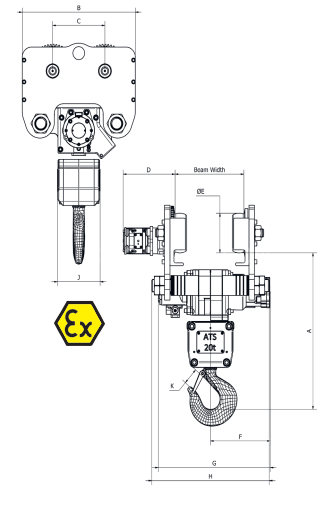

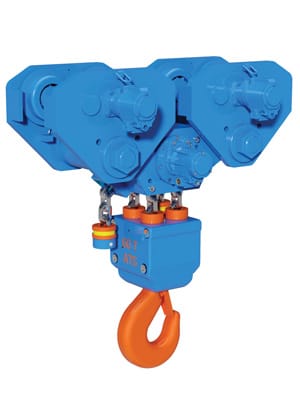

Pa lăng xích khí nén dòng Monorail

Được thiết kế cho ngành công nghiệp ngoài khơi hoặc bất kỳ trường hợp nào cần di chuyển vật nặng trong không gian nhỏ. Tùy thuộc vào ứng dụng cụ thể, các gầu này có thể được sử dụng theo cặp hoặc thậm chí theo nhóm bốn gầu. Ví dụ: Hệ thống xử lý BOP được sử dụng song song để xử lý từ 20 tấn đến 150 tấn. Hoặc hoạt động cùng nhau và được kết nối bằng thanh giằng để xử lý bộ trao đổi nhiệt.

Lợi thế

• Palăng tiêu chuẩn được phê duyệt Atex, EX II 2 GD IIC T4 (X) / EX II 2 GD IIB T4 (X) / EX II 2 GD IIC T4 (X)
• Có thể cung cấp lớp mạ đồng và các thành phần bằng thép không gỉ để tăng khả năng chống tia lửa
• Xi lanh thép không gỉ không gỉ và có thể thay thế
• Chu kỳ hoạt động 100%
•  Lý tưởng để làm việc trong khu vực nguy hiểm (Môi trường nổ)
• Nhiệt độ định mức -4°F đến 158°F
•  Không nhạy cảm với bụi và độ ẩm
•  Móc xoay bằng thép cacbon cao cấp có chốt an toàn
• Xích tải chống ăn mòn được sản xuất theo tiêu chuẩn EN818 – Hệ số an toàn thiết kế 5:1
• Phanh đĩa đa chức năng tự động điều chỉnh 125% WLL.
• Thiết bị giới hạn tải thiết kế ly hợp trượt đã được thử nghiệm và kiểm tra 130% WLL
•  Thiết kế nhỏ gọn và khoảng không trên đầu thấp nhất trong phân khúc
•  Tiêu chuẩn thiết bị chống leo trèo và chống rơi
• Điều khiển mặt dây chuyền thí điểm với van ngắt khẩn cấp

Thông số kỹ thuật

Sức nâng (t)	10	16	25	30	45	50	60	75	100
Phạm vi chiều rộng chùm tia	6.3-15.6	5.9-12.2	6.7-13.0	6.9-15.7	5.9-15.2	5.5-14.6	5.5-14.6	6.3-13.8	5.11-14.17
Khoảng trống tối thiểu	27.6	27.6	32	37.2	43.3	46.5	46.5	44.5	59.4
B	19.8	22.1	24.6	24.6	56.3	56.3	56.3	74.8	107.3
C	9.3	9.3	11.4	11.4	11.8	11.8	11.8	13.6	13.6
D	10.7	10.7	11.3	11.3	11.3	11.3	11.3	12.1	12.1
E	5.7	5.7	7.9	7.9	7.9	7.9	7.9	9.6	9.6
F	10.9	13.0	11.5	14.3	17.3	17.3	17.3	17.4	24.6
G	19.7	23.9	23.3	28.5	34.8	34.8	34.8	34.8	45.7
H	19.3	21.3	22.8	21.7	28.5	28.5	28.5	28.5	44.17
J	12.0	7.2	9.3	7.0	11.6	14.8	14.8	19.4	18.1
K	2.1	2.3	2.8	2.8	2.8	3.9	3.9	4.9	4.9

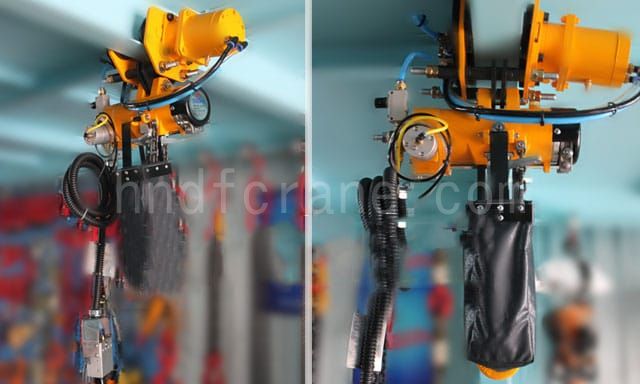

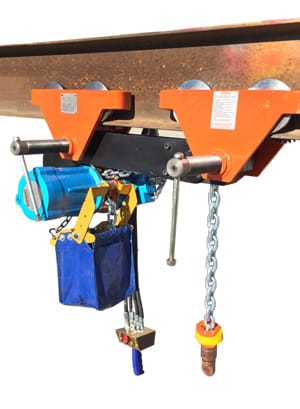

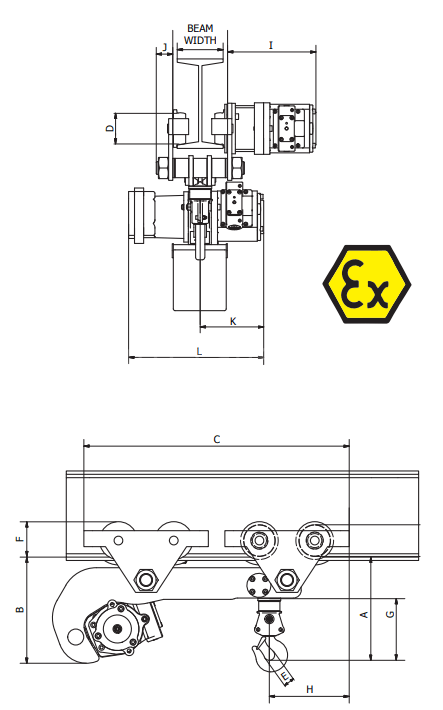

Tời khí thấp

Tời khí nén cấu hình thấp phù hợp với những nơi có không gian nhà máy hạn chế.

Lợi thế

• Sức nâng: 0,5 tấn - 6,3 tấn
• Đặc điểm tiêu chuẩn
• Động cơ có thể di chuyển tự do trong các kích thước/linh kiện thấp
• Không cần thêm dầu bôi trơn động cơ
• Tốc độ đi bộ hai giai đoạn
• Chiều rộng của đường ray có thể được điều chỉnh đến vị trí mong muốn
• Kế hoạch đặc biệt
• A. Có khả năng đi cong
• Sức nâng: 1100 kg và 2200 kg
• B. Các dầm dài hơn có thể cải thiện khoảng không phía trên thấp và mang các vật nặng lớn hơn
• Áp suất không khí: 6 bar
• Chống cháy nổ
• Phân loại chống cháy nổ: Ex II 2 GD IIA T4(X)/II 3 GD IIB T4(X)
• Nếu cần thiết, chúng tôi có thể cung cấp phân loại chống cháy nổ cao hơn

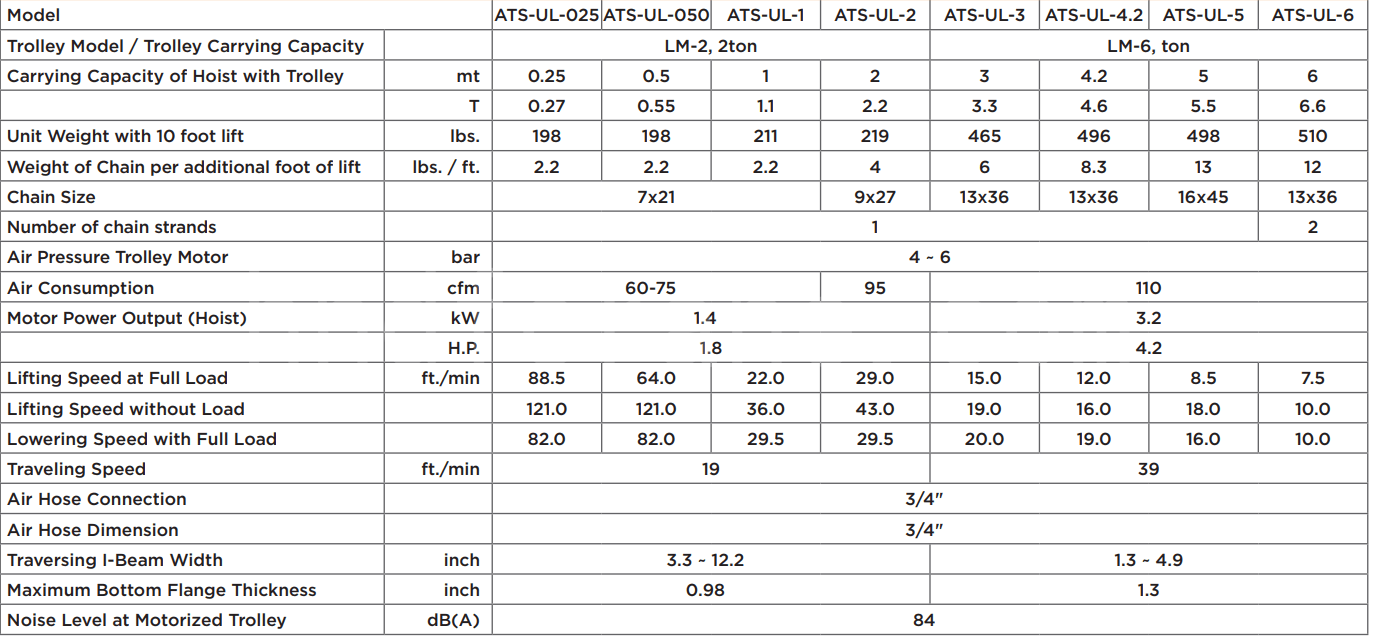

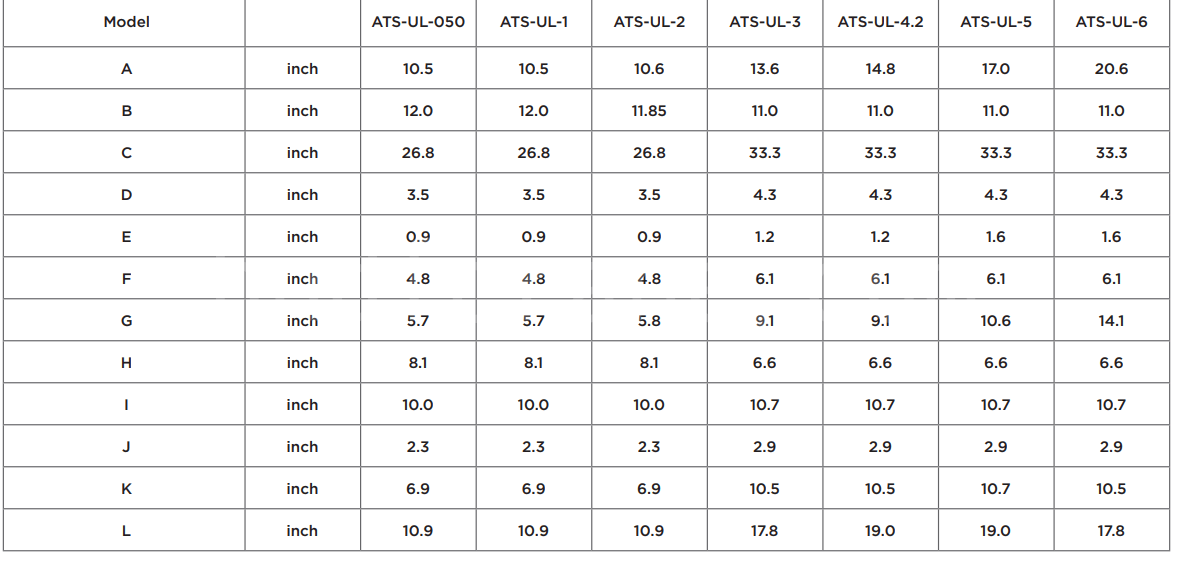

Thông số kỹ thuật
