프리캐스트 콘크리트 제조용 오버헤드 크레인 소개
효율적인 시멘트 생산을 위한 오버헤드 크레인은 프리캐스트 콘크리트 공장과 건설 현장의 까다로운 환경에서 중요한 역할을 합니다. 이러한 환경은 종종 혹독하며, 완성된 프리캐스트 부품을 다루거나 포장된 프리믹스 자재를 옮기는 등 무거운 자재를 자주 들어 올려야 합니다. 프리캐스트 콘크리트 산업에서 갠트리 크레인과 브리지 크레인은 공장과 작업 현장 모두에서 필수적입니다. 크레인은 프리캐스트 작업의 생산성과 효율성에 큰 영향을 미치므로, 특정 요구 사항에 맞는 적절한 크레인 시스템을 선택하는 것이 매우 중요합니다. 어떤 용도로 사용하든 프리캐스트 크레인이나 호이스트의 정격 하중은 중요한 고려 사항입니다.
정격 하중은 프리캐스트 콘크리트 작업 시 효율적인 시멘트 운반을 위한 오버헤드 크레인을 선택할 때 중요한 요소입니다. 정격 하중은 리프팅 용량, 정해진 시간 내 리프팅 빈도, 주변 작업 환경 등 다양한 요소를 기반으로 드물게 발생하는 작업부터 심각한 작업까지 특정 서비스 수준을 정의합니다. 안전, 신뢰성 및 규정 준수를 위해서는 지역 기준을 충족하는 현지 크레인 딜러 또는 제조업체와 협력하는 것이 필수적입니다.
효율적인 시멘트 분류를 위한 오버헤드 크레인

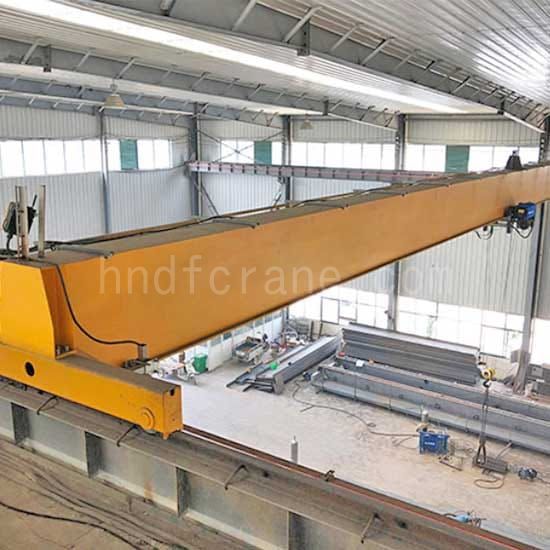

싱글 거더 오버헤드 크레인
장점
- 고신뢰성 부품
- 뛰어난 작동 성능
- 특수 설계
- 일반 작업에 적합
- 매우 효과적
- 낮은 작동 소음
효율적인 시멘트를 위한 오버헤드 크레인이 시멘트 생산 효율성을 개선하는 데 어떻게 도움이 될 수 있습니까?
효율적인 시멘트 운반을 위한 오버헤드 크레인은 시멘트 생산, 저장 및 운송의 여러 단계에 사용됩니다. 각 단계에서 브리지 크레인을 사용하는 몇 가지 방법은 다음과 같습니다.
시멘트 생산:
- 원자재 취급: 효율적인 시멘트용 오버헤드 크레인은 석회암, 점토, 모래와 같은 원자재를 공장의 한 구역에서 다른 구역으로 운반하는 데 사용됩니다.
- 가마 유지관리: 오버헤드 크레인은 유지관리 및 수리를 위해 무거운 장비(가마 구성품 등)를 들어올리고 옮기는 데 사용됩니다.
시멘트 저장:
- 사일로 채우기: 그랩이 달린 브리지 크레인을 사용하여 사일로에 시멘트를 채웁니다.
- 사일로 추출: 그랩이나 조개 모양의 버킷이 달린 브리지 크레인을 사용해 사일로에서 시멘트를 추출하여 운송하거나 추가 가공합니다.
시멘트 운송:
- 트럭에 시멘트를 적재 및 하역하기: 브리지 크레인을 사용하여 트럭에서 시멘트를 하역하고 건설 현장이나 다른 위치로 운반합니다.
- 기차 객차에 시멘트를 적재 및 하역합니다. 장거리 운송을 위해 브리지 크레인을 사용하여 기차 객차에 시멘트를 적재 및 하역합니다.
- 선박에 시멘트를 적재 및 하역하는 작업: 브리지 크레인은 국제 유통을 위해 선박에 시멘트를 적재 및 하역하는 데 사용됩니다.
- 전반적으로 브리지 크레인은 시멘트 생산 공정에서 중요한 역할을 하며, 작업자가 무거운 물체를 빠르고 효율적으로 들어 올리고 옮길 수 있도록 합니다. 브리지 크레인의 구체적인 기능은 공장의 요구 사항과 처리되는 자재에 따라 달라집니다.

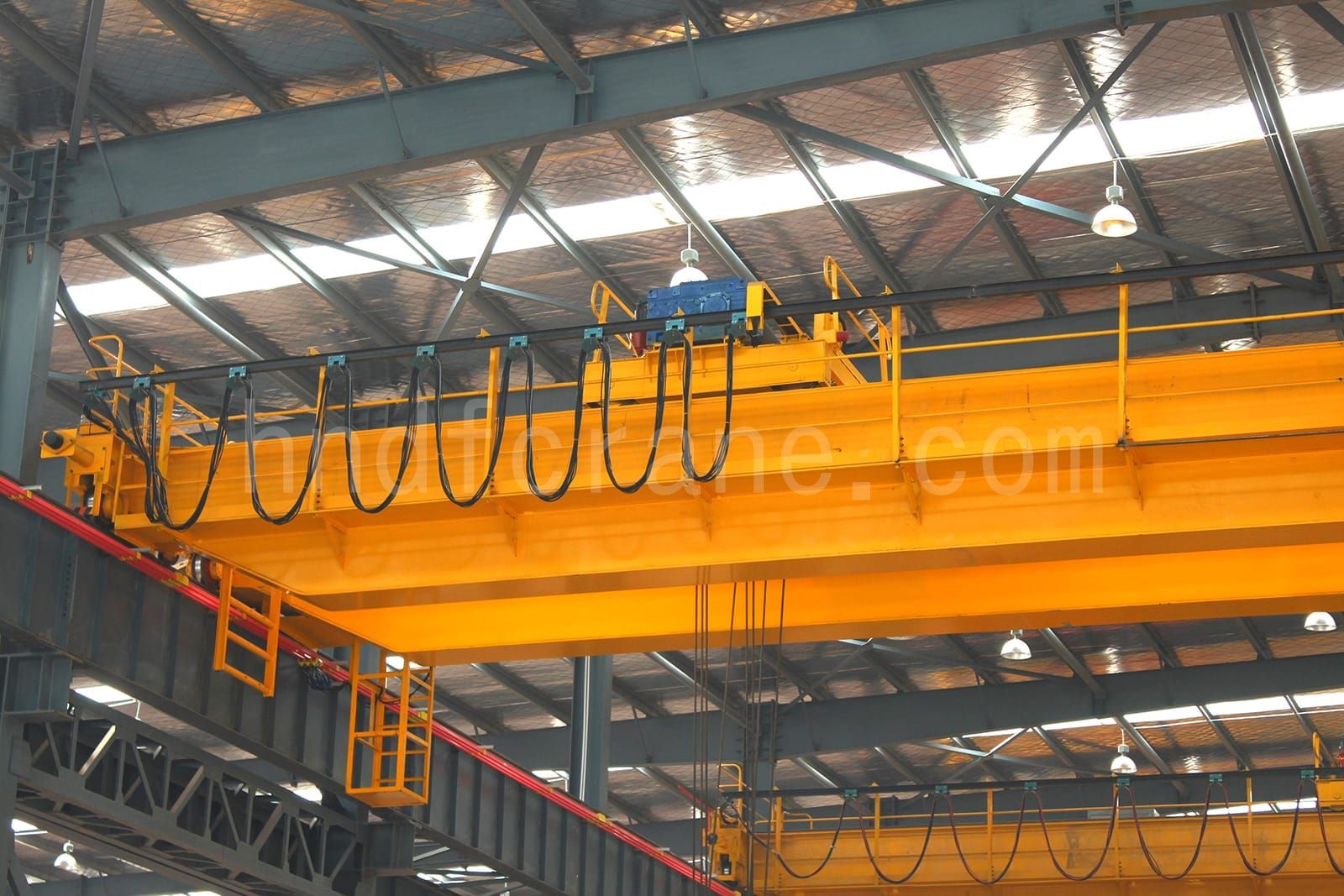

더블 거더 오버헤드 크레인
이점
- 메인 보는 트러스 구조를 채택하였는데, 이는 무게가 가볍고, 큰 하중을 견딜 수 있으며, 바람에 대한 저항성이 매우 강하다는 장점이 있습니다.
- 핀과 볼트 링크는 12m마다 분리되어 이동 및 운송에 편리합니다.
- 워킹 포워드 방식을 채택하면 중간 아웃리거가 교량 상판 위로 이동하지 않으므로 종방향 이동 궤도를 설치할 필요가 없습니다. 이를 통해 공사 비용을 절감하고 설치 효율을 향상시킬 수 있습니다.
- 아우트리거에는 45° 미만의 각도에서 경사 브리지에 적응할 수 있는 조정 가능한 각도 코어 플레이트가 있습니다.
- 차량에는 Siemens 또는 Schneider 전기 예비 부품이 표준으로 장착되어 있습니다.
- 옵션: 속도를 조정하기 위한 주파수 변환
- 옵션: 안전 모니터링, PLC 제어
- 옵션: 디젤 발전기 세트
효율적인 시멘트 케이스를 위한 오버헤드 크레인
더블 거더 오버헤드 크레인은 콘크리트 조립 부품을 잡습니다.

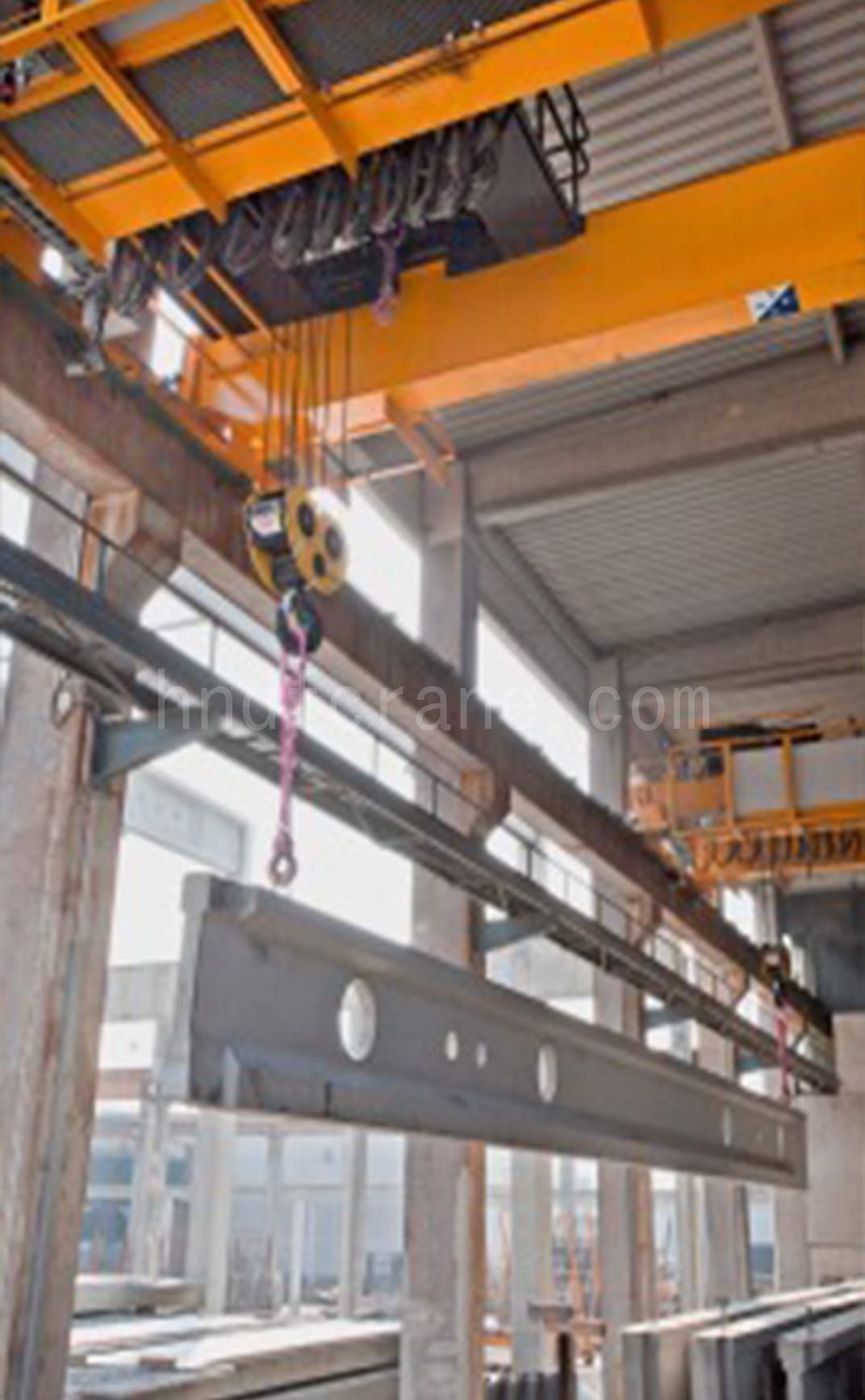

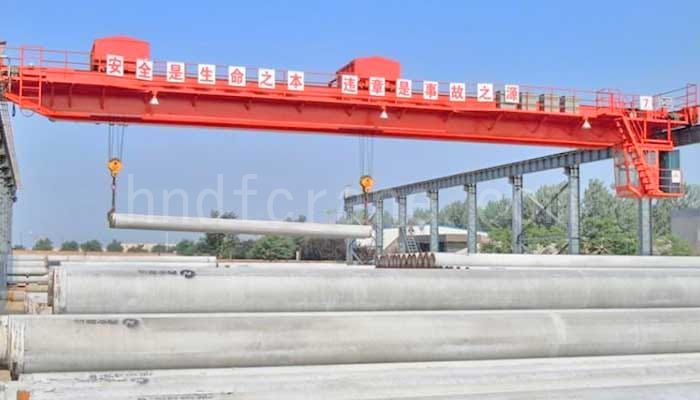

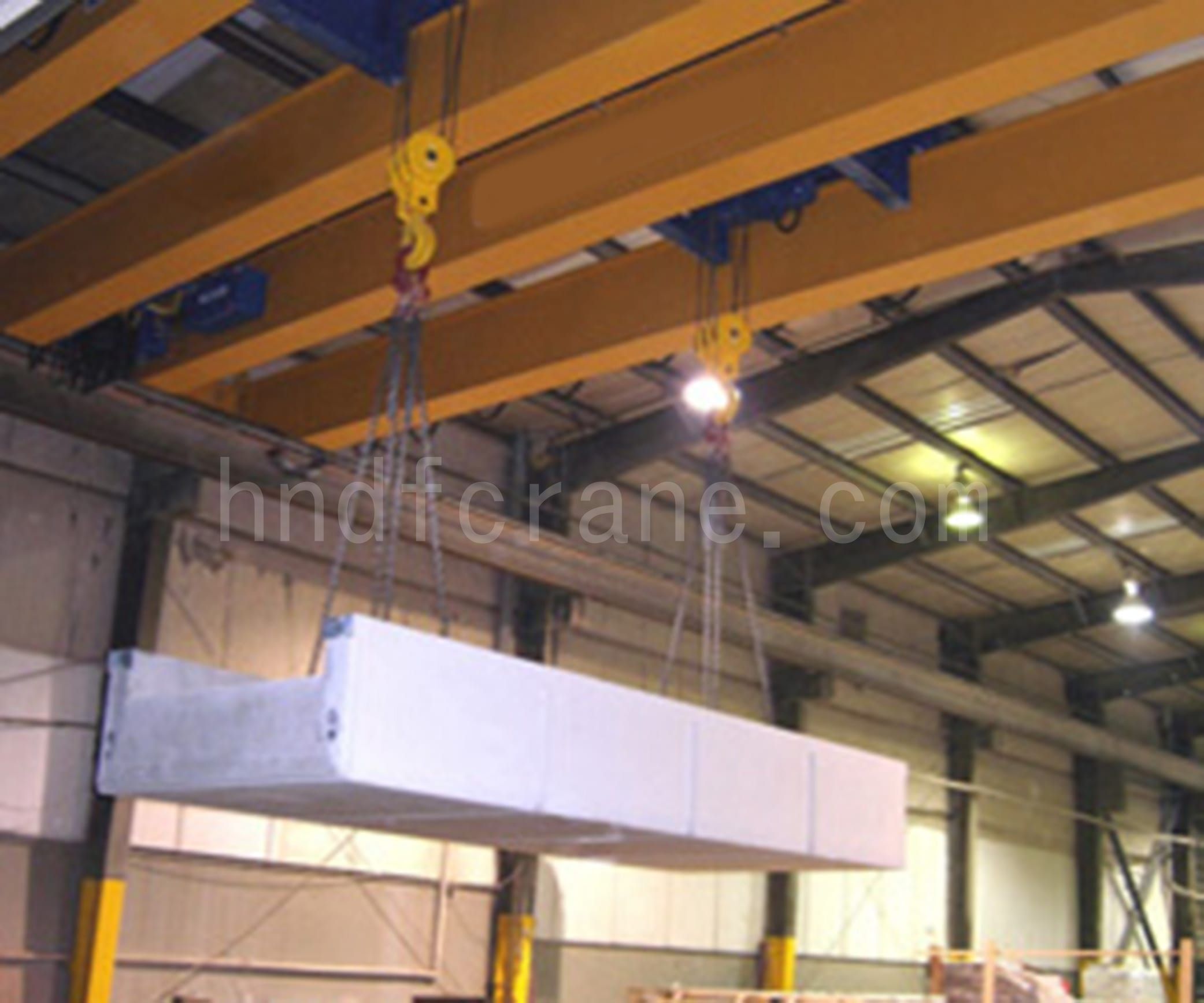

콘크리트 조립식 부품에 설치된 더블 거더 오버헤드 크레인
더블 트롤리 오버헤드 크레인을 이용한 길고 무거운 프리캐스트 콘크리트 파이프라인 취급
쓰레기용 크레인을 잡아라
이점
- 쓰레기 집하 크레인은 현대 도시의 각종 폐기물 소각 발전소의 쓰레기 공급 시스템의 핵심 장비입니다.
- 크레인은 일반적으로 쓰레기 보관 구덩이 위에 위치하며 주로 쓰레기 공급, 취급, 혼합, 선별 및 무게 측정을 담당합니다.
- 이 크레인은 수동, 반자동 및 전자동 제어를 실현할 수 있습니다.
효율적인 시멘트 케이스를 위한 오버헤드 크레인

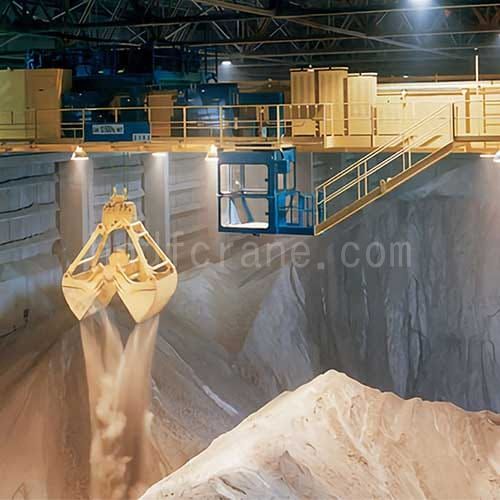

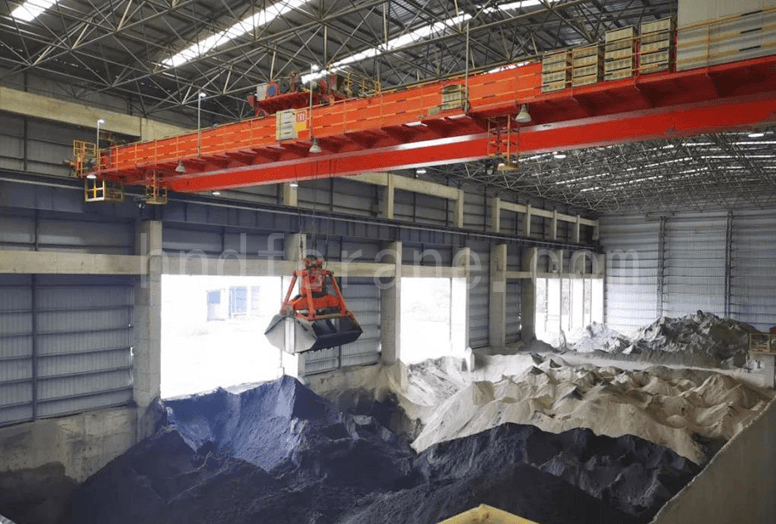

시멘트 공장에서 사용하는 쓰레기를 운반하는 그랩 크레인
시멘트 공장에서 사용하는 쓰레기를 운반하는 그랩 크레인
시멘트 공장에서 사용하는 쓰레기를 운반하는 그랩 크레인
더블 거더 갠트리 크레인
갠트리 크레인은 프리캐스트 콘크리트 야드에 설치되며 콘크리트 파이프, 벽 패널, 코어 패널, 침목, 콘크리트 기둥 등을 운반하는 데 사용됩니다.
갠트리 크레인은 콘크리트 블록 제조 공정에서 팔레타이징 과정에서 블록 성형, 취급 및 재료 취급에 사용됩니다.
프리캐스트 콘크리트 취급 갠트리 크레인은 매립된 트랙 위에서 수직으로 이동하고, 갠트리 크레인 트롤리는 크레인 갠트리 위에서 측면으로 이동하며, 후크가 올라가고 내려가면서 재료의 이동과 회전이 실현됩니다. 트롤리에는 일련의 독립적인 리프팅 메커니즘이 있습니다.
갠트리 크레인은 갠트리 강철 구조, 트롤리, 트롤리 작동 메커니즘, 전기 시스템 등의 주요 부품으로 구성됩니다. 야외에서 작업하는 갠트리 크레인에는 트랙 클램프, 앵커링 장치, 앵커 케이블 장치, 풍속계 및 기타 장치도 장착되어 있습니다.
장점
- 갠트리 크레인은 설치 및 분해가 더 빠르고 쉽습니다. 임대 공장이나 여러 작업장에서 사용하기에 이상적인 선택입니다.
- 필요한 모든 안전 장치 장착: 과부하 제한 스위치, 이동 제한 스위치, 높이 제한 스위치, 후크 안전 래치
- 높은 신뢰성의 구성 요소: 후크, 윈치, 드럼, 휠, 모터 등
- 높은 작업 의무, 무거운 용량과 더 긴 스팬을 견딜 수 있습니다.
- 기둥이나 활주로 빔이 필요 없고, 지상 레일로만 이동하면 됩니다.
- 옥외기도 하고 실내를 위한 한 벌
효율적인 시멘트 케이스를 위한 오버헤드 크레인

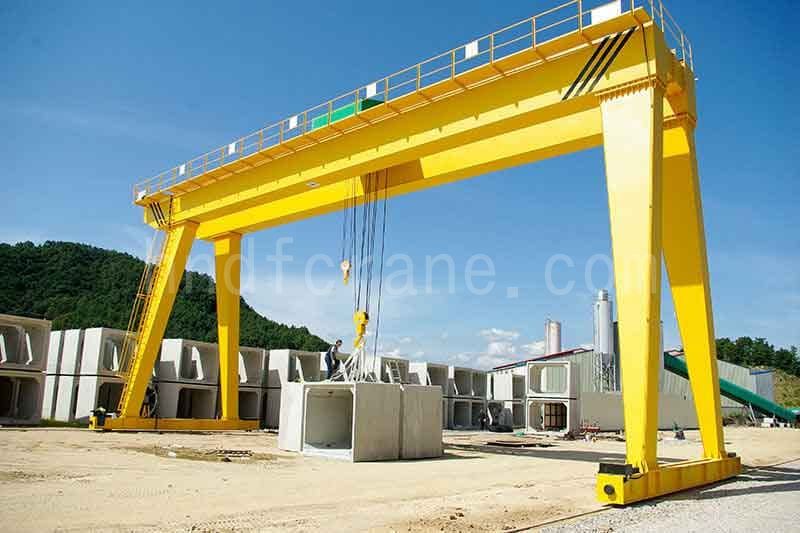

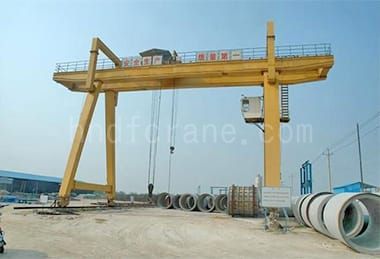

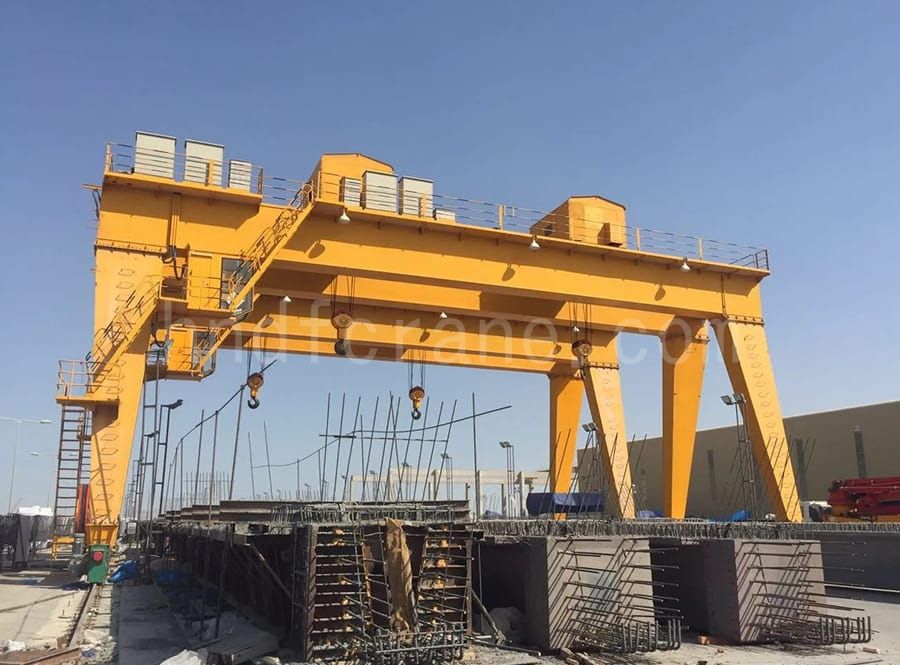

더블 거더 갠트리 크레인 조립식 시멘트 콘크리트 파이프라인 취급
조립식 야드에서 시멘트 콘크리트 벽돌 취급을 위한 이중 거더 갠트리 크레인
프리캐스트 콘크리트 야드에서 사용
단일 대들보 갠트리 크레인
싱글 거더 갠트리 크레인은 와이어 로프 전동 호이스트를 리프팅 메커니즘으로 사용합니다. 훅의 상하 운동, 호이스트 트롤리의 좌우 운동, 그리고 갠트리의 전후 운동을 통해 3차원 작업 공간을 형성하여 호이스트 작업을 수행합니다. 부두, 하역장, 창고, 건설 현장 등 야외 환경에서 널리 사용됩니다.
싱글 빔 갠트리 크레인은 금형, 콘크리트 슬래브, 기타 소규모 프로젝트 또는 유지 관리 작업을 들어올리는 데 사용할 수 있습니다.
이점
- 갠트리 크레인은 설치 및 분해가 빠르고 간편하여 임대 공장이나 다중 작업장에서 사용하기에 이상적인 선택입니다.
- 필요한 모든 안전 장치를 갖추고 있습니다: 과부하 제한 스위치, 이동 제한 스위치, 높이 제한 스위치, 후크 안전 래치
- 고신뢰성 부품 : 후크, 윈치, 드럼, 휠, 모터 등
- 가벼운 업무
- 지상 레일에는 기둥이나 활주로 빔이 필요하지 않습니다.
- 실외 및 실내 모두에 적합
효율적인 시멘트 케이스를 위한 오버헤드 크레인

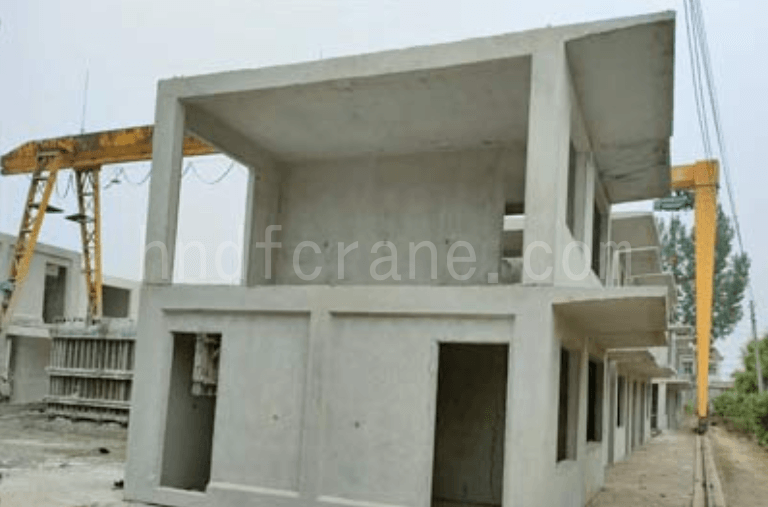

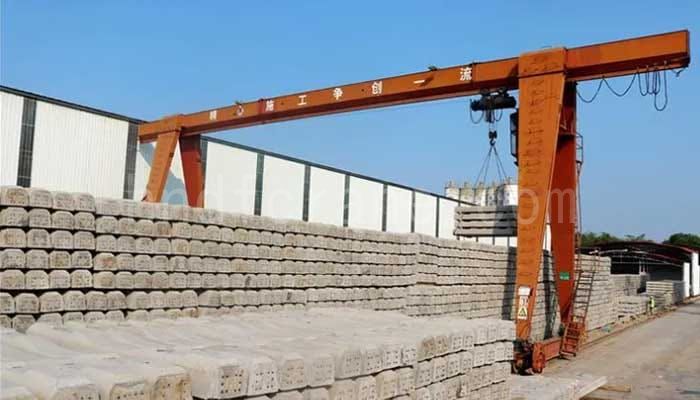

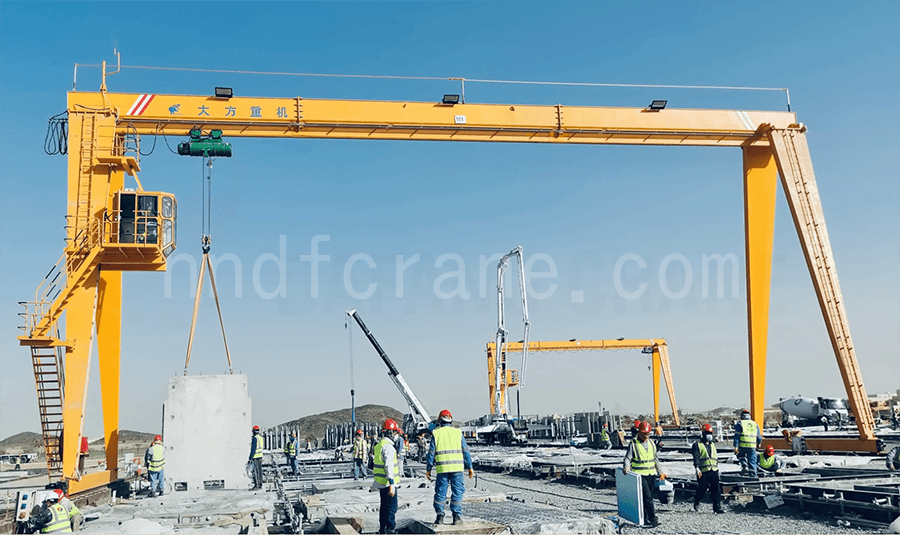

조립식 구성품을 취급하기 위한 단일 거더 갠트리 크레인

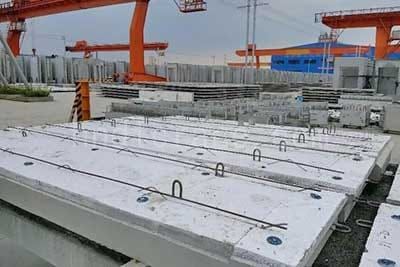

조립식 구성품을 취급하기 위한 단일 거더 갠트리 크레인

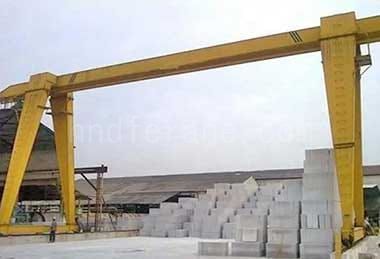

조립식 야드에서 시멘트 콘크리트 블록을 처리하기 위한 단일 거더 갠트리 크레인

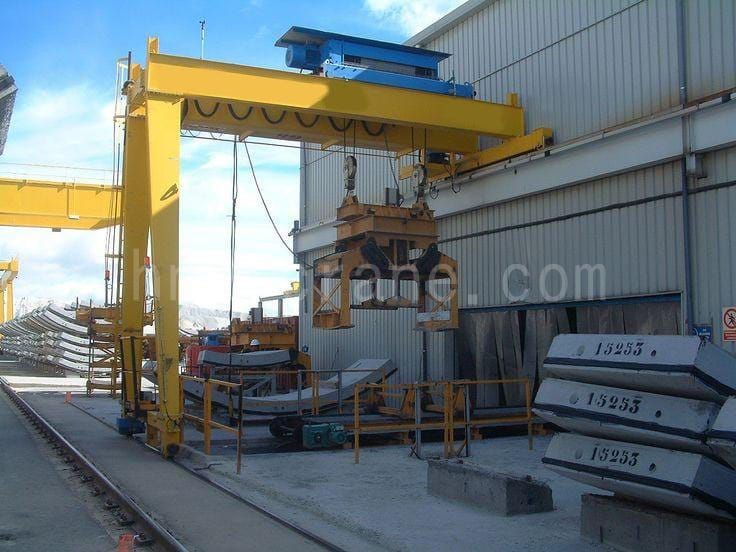

세미 갠트리 크레인
장점
- 갠트리 크레인은 설치 및 분해가 더 빠르고 쉽습니다. 임대 공장이나 여러 작업장에서 사용하기에 이상적인 선택입니다.
- 필요한 모든 안전 장치 장착: 과부하 제한 스위치, 이동 제한 스위치, 높이 제한 스위치, 후크 안전 래치
- 높은 신뢰성의 구성 요소: 후크, 윈치, 드럼, 휠, 모터 등
- 가벼운 업무
- 옥외기도 하고 실내를 위한 한 벌
트러스 갠트리 크레인
트러스 갠트리 크레인은 트랙 위에서 수직으로 이동하고, 트롤리는 크레인 갠트리 위에서 수평으로 이동하며, 회수 장치의 리프팅 작업을 통해 자재나 콘크리트 교량의 이동, 적재, 하역 및 적재를 수행합니다. 트롤리에는 독립적인 리프팅 메커니즘이 장착되어 있으며, 차량에는 레인 커버가 제공됩니다.
설명: 트러스 갠트리 크레인은 고정된 궤도를 따라 이동하는 갠트리 크레인입니다. 일반적으로 생산 라인이 명확하고 고정된 작업 공간이 있는 콘크리트 블록 생산 시설에서 사용됩니다.
적용 분야: 트러스 갠트리 크레인은 구조화된 레이아웃을 갖춘 콘크리트 블록 공장에 적합하며, 고정된 경로를 따라 정확하고 반복적인 이동이 가능합니다.
장점
- 갠트리 크레인은 설치 및 분해가 더 빠르고 쉽습니다. 임대 공장이나 여러 작업장에서 사용하기에 이상적인 선택입니다.
- 필요한 모든 안전 장치 장착: 과부하 제한 스위치, 이동 제한 스위치, 높이 제한 스위치, 후크 안전 래치
- 높은 신뢰성의 구성 요소: 후크, 윈치, 드럼, 휠, 모터 등
- 높은 작업 의무, 무거운 용량과 더 긴 스팬을 견딜 수 있습니다.
- 기둥이나 활주로 빔이 필요 없고, 지상 레일로만 이동하면 됩니다.
- 옥외기도 하고 실내를 위한 한 벌
- Trussed 구조는 열려있는 년을 위한 제일 선택입니다.
효율적인 시멘트 케이스를 위한 오버헤드 크레인

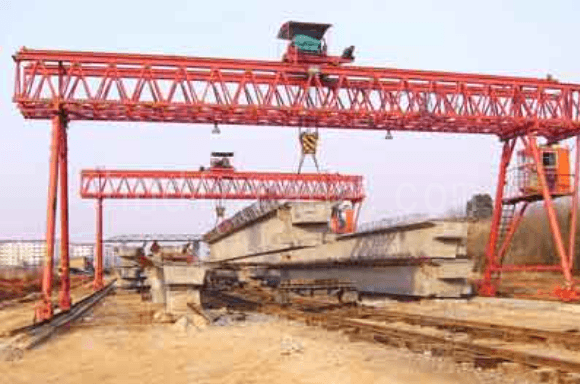

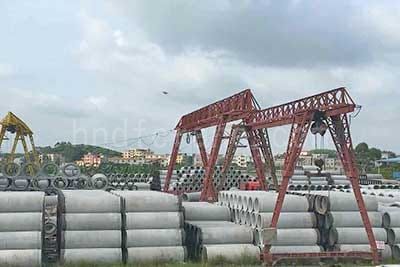

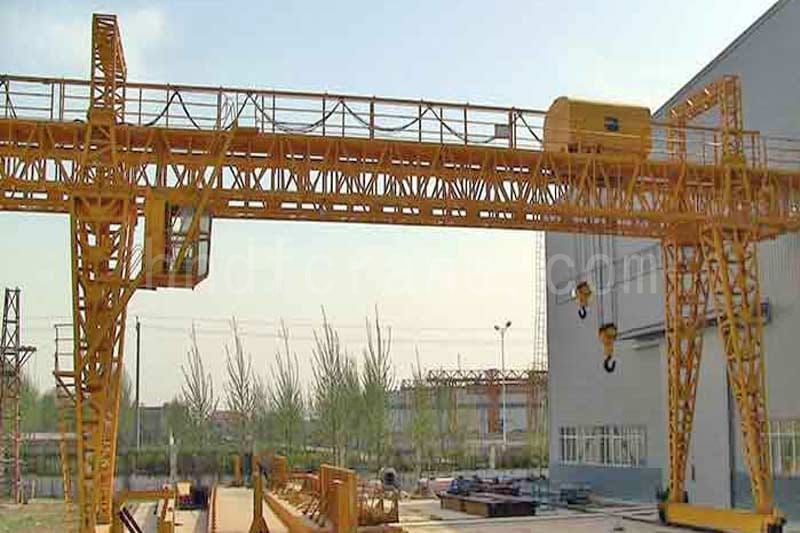

조립식 부품 취급 트러스 갠트리 크레인
조립식 부품 취급 트러스 갠트리 크레인

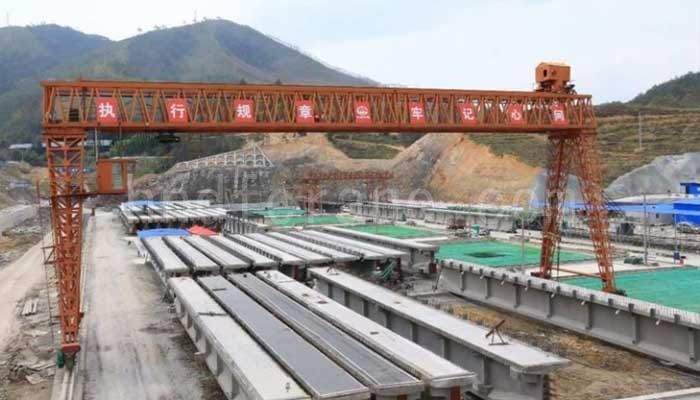

조립식 부품 취급 트러스 갠트리 크레인

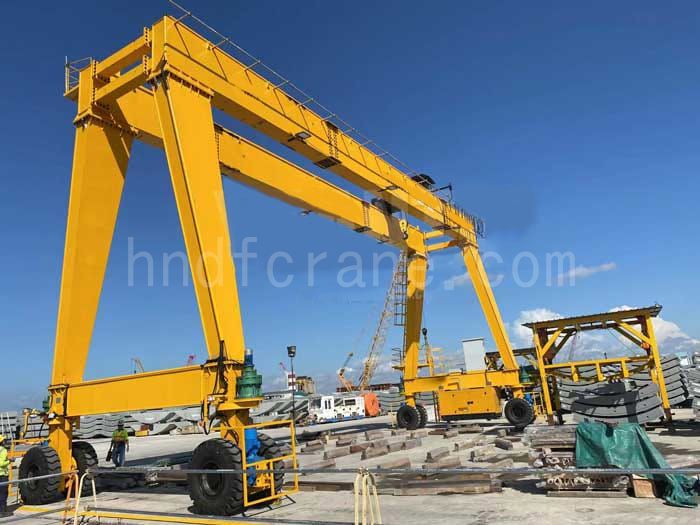

고무 타이어 컨테이너 갠트리 크레인
RTG 고무 타이어 컨테이너 갠트리 크레인은 고무 타이어에 설치되며 이동성과 유연성이 뛰어납니다. 이 크레인은 일반적으로 콘크리트 블록 야적장과 같은 옥외 환경에서 사용되며, 여러 작업 공간 사이를 자유롭게 이동할 수 있습니다. 용도: 고무 타이어 컨테이너 갠트리 크레인은 옥외 저장 야적장에서 콘크리트 블록을 처리하는 데 적합하며, 트랙을 고정하지 않고도 넓은 공간을 처리할 수 있습니다.
장점
- 특수 컨테이너 스프레더를 장착하여 20피트, 40피트, 45피트 표준 컨테이너는 물론 유압 저장 탱크도 들어올릴 수 있습니다.
- 트롤리와 크레인의 주행 메커니즘은 3-in-1 감속기를 통합하여 사용하므로 유지관리가 쉽습니다.
- 타이어는 이전 작업을 위한 90° 조향 기능을 제공하고 20° 또는 45°로 비스듬한 주행 기능을 제공합니다.
- 전기 시스템은 PLC 가변 주파수 제어를 채택하고, 고무 타이어 컨테이너 갠트리 크레인의 주행 메커니즘에는 전용 안티 스큐 장치가 포함되어 있습니다.
- 과부하 보호, 디젤 엔진 과속 보호, 높은 수온 및 낮은 오일 압력 경고 시스템이 특징입니다.
- 추가 안전 장치에는 풍속 표시기, 태풍 고정 장치, 비상 정지 버튼, 모든 장치에 대한 신호 표시기가 있는 제한 스위치가 포함됩니다.
효율적인 시멘트 케이스를 위한 오버헤드 크레인
고무 타이어 컨테이너 크레인은 교량 건설에 사용됩니다.
고무 타이어 컨테이너 크레인은 교량 건설에 사용됩니다.
고무 타이어 컨테이너 크레인은 교량 건설에 사용됩니다.

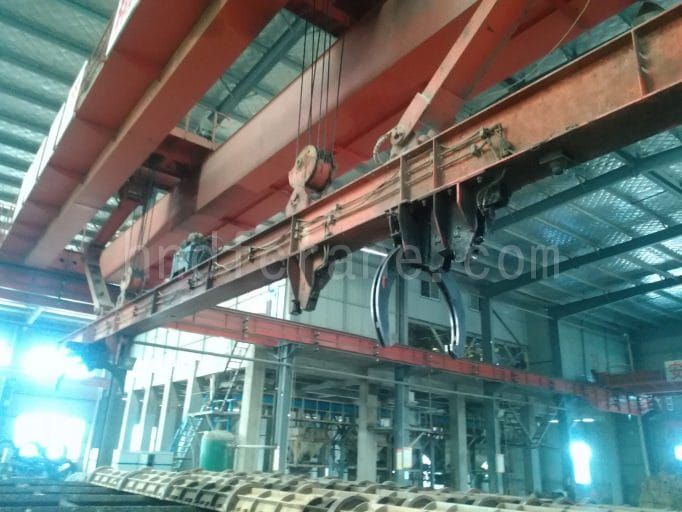

파이프 파일용 더블 거더 오버헤드 크레인
콘크리트 파이프 파일 생산은 일반적으로 3교대 근무로 중단 없이 진행됩니다. 작업장 환경은 높은 소음, 높은 습도, 그리고 고온다습하며, 특히 증기 작업 공간은 높은 조립 라인 효율을 요구합니다. 이처럼 열악한 환경에서 효율적인 시멘트 취급을 위한 오버헤드 크레인은 생산성 유지에 필수적입니다.
효율성 목표를 달성하기 위해 크레인 운전자들은 시간적 압박으로 인해 카트 작동 메커니즘에 역방향 제동 방식을 사용하는 경우가 많습니다. 이는 시스템에 가해지는 기계적 부하를 증가시켜 효율적인 시멘트 생산 라인에 사용되는 오버헤드 크레인에 엄격한 신뢰성 요건을 적용하게 됩니다. 장비 고장은 어떠한 오작동으로도 전체 생산 워크플로우를 마비시킬 수 있으므로 용납될 수 없습니다.
자동 고정 장치는 다용성, 안전성, 신뢰성 및 사용 수명에 대한 기대치가 높습니다. 이러한 고정 장치는 일반적으로 직경 Φ400~Φ800mm, 길이 10~15m의 다양한 파이프 파일 사양을 수용해야 합니다. 효율적인 시멘트 작업을 위한 오버헤드 크레인은 파이프 몰드의 정확한 취급 및 안전한 리프팅을 보장하기 위해 자동 고정 장치와 완벽하게 호환되어야 합니다.
자동 고정 장치의 행잉 빔은 작업장 내에서 크레인과 함께 3차원으로 이동해야 합니다. 효율적인 시멘트 운송을 위한 오버헤드 크레인은 작동 중 안전 사고를 방지하기 위해 자동 고정 장치가 공중에서 열리지 않고 안전하게 고정되어야 합니다. 또한, 카트가 정지했을 때 빔이 흔들리지 않아야 파이프 몰드의 빠르고 정확한 위치 조정 및 클램핑이 가능합니다.
기술적 매개변수
QE형 더블 트롤리 오버헤드 크레인,
오버헤드 크레인 전체 작업 레벨: A7~A8,
작업 형태: 실내 작업, 리프팅 무게는 "파이프 파일 + 파이프 몰드"의 품질에 따라 선택 가능: 8t+8t, 10t+10t, 16t+16t, 20t+20t
리프팅 속도 : 13~15m/min
트롤리 속도: 30~45m/분
최대속도 : 110~120m/min

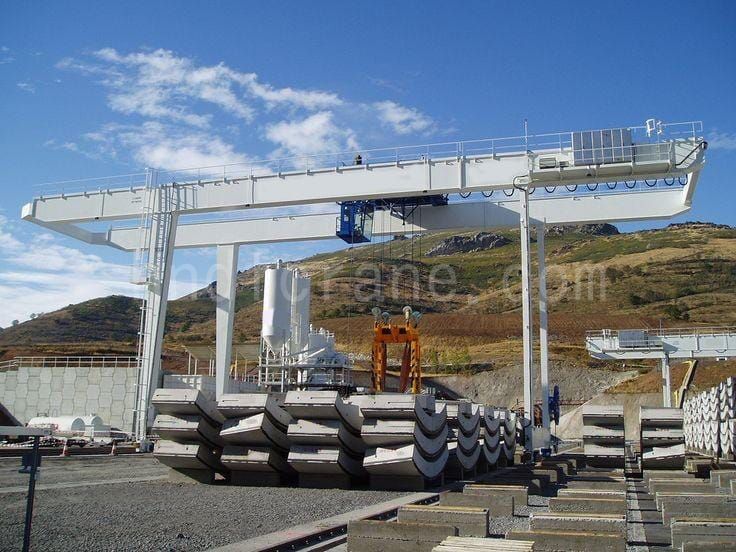

레일 장착 컨테이너 갠트리 크레인
이점
- 같지 않은 고무 타이어 컨테이너 갠트리 크레인크레인에 에너지 피드백 장치를 설치하면 에너지를 절약할 수 있습니다.
- 컨테이너 스프레더 공간의 8개 로프 반진자 메커니즘은 스프레더의 스윙과 비틀림을 효과적으로 방지합니다.
- 지능형 오류 감지 시스템은 장비 오류를 더 효과적으로 분석하고 경고할 수 있습니다.
- 별도의 전기실과 조작 카트를 통해 운영 부하와 에너지 소비를 줄일 수 있습니다.
- 카트 보행을 위한 첨단 자동 보정 시스템은 카트가 레일을 갉아먹는 문제를 줄이고 장비의 수명을 향상시킵니다.
- 지능형 안전 모니터링 및 관리 시스템은 화물장 안전 모니터링과 자동화된 관리의 요구 사항에 더 적합합니다.
효율적인 시멘트 케이스를 위한 오버헤드 크레인

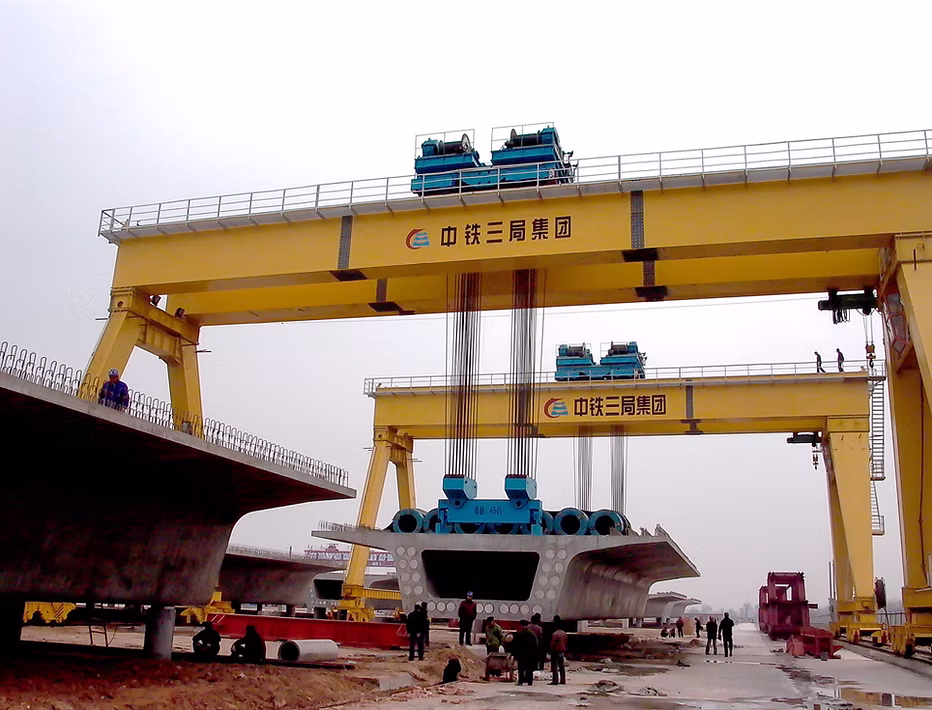

레일 장착 컨테이너 갠트리 크레인은 교량을 건설하는 데 사용됩니다.
레일 장착 컨테이너 갠트리 크레인은 쉴드 머신의 콘크리트 조립 부품에 사용됩니다.
