Pontes rolantes personalizadas resistentes a baixas temperaturas para ambientes de -40°C: principais características e considerações de projeto

Os guindastes pórticos padrão são normalmente projetados para operar em uma faixa de temperatura ambiente de -20 °C a +40 °C. Quando expostos a ambientes extremos, com temperaturas tão baixas quanto -40 °C, os guindastes convencionais podem apresentar diversos problemas operacionais, incluindo redução da resistência do aço, falhas no sistema elétrico e maior risco de danos aos componentes. Para gerentes de compras e engenheiros de projeto, selecionar um guindaste pórtico personalizado para baixas temperaturas é essencial para garantir confiabilidade a longo prazo, melhorar a segurança operacional e reduzir os custos de manutenção.

Por que os guindastes pórticos padrão não suportam condições de frio extremo?

Os guindastes de pórtico padrão são projetados para ambientes industriais normais, com seus materiais estruturais, componentes elétricos, sistemas de lubrificação e configurações mecânicas dimensionados para operar em temperaturas convencionais. No entanto, quando a temperatura ambiente cai para -30 °C ou mesmo -40 °C, essas configurações padrão podem não oferecer mais um desempenho confiável.

Um dos maiores desafios é a redução da resistência ao impacto do aço estrutural convencional. Com a queda da temperatura, o aço torna-se mais suscetível à fratura frágil. Sob cargas de içamento, forças de aceleração e frenagem, ou vibração contínua durante a operação, o risco de falha estrutural aumenta. Por essa razão, pontes rolantes projetadas para ambientes com temperaturas abaixo de zero devem ser fabricadas com aço estrutural de baixa temperatura e excelente resistência ao impacto, para garantir a confiabilidade de componentes críticos de sustentação, como as vigas principais e as pernas.

As baixas temperaturas também exercem uma pressão considerável sobre o sistema elétrico. Cabos comuns podem ficar rígidos e perder a flexibilidade, aumentando a probabilidade de rachaduras ou falhas durante movimentos repetidos. Além disso, a condensação causada pelas flutuações de temperatura entre o dia e a noite pode afetar painéis elétricos, motores e componentes de controle, podendo levar à degradação do isolamento, curtos-circuitos ou paradas inesperadas.

Consequentemente, um guindaste pórtico projetado para operar a -40 °C não pode ser simplesmente um guindaste padrão utilizado em um local mais frio. Ele exige engenharia específica baseada na temperatura ambiente mínima e nas condições reais de operação. Da seleção do aço para baixas temperaturas à proteção elétrica e ao gerenciamento térmico, todos os sistemas críticos devem ser otimizados para garantir um desempenho seguro, estável e confiável durante toda a vida útil do guindaste em ambientes de frio extremo.

Configurações especiais para pontes rolantes operando a -40°C

Para temperaturas de operação de -40°C, um guindaste pórtico exige mais do que as especificações industriais padrão. Os materiais estruturais, o sistema elétrico, os componentes mecânicos e as instalações para o operador devem ser projetados especificamente para suportar o frio extremo. Essas otimizações ajudam a prevenir fraturas frágeis, falhas elétricas e operação instável, garantindo um desempenho confiável durante toda a vida útil do guindaste.

Seleção de materiais: Escolhendo aço que mantenha a resistência a -40°C

A estrutura de aço é o principal componente de suporte de carga de um guindaste pórtico e um dos fatores mais críticos que afetam a segurança em ambientes de baixa temperatura. À medida que as temperaturas diminuem, o aço estrutural convencional perde resistência ao impacto e torna-se cada vez mais suscetível à fratura frágil. Portanto, selecionar a classe de aço apropriada é o primeiro e mais importante passo no projeto de um guindaste pórtico para baixas temperaturas.

O aço utilizado deve ser selecionado de acordo com a temperatura mínima de operação do guindaste, e sua resistência ao impacto deve estar em conformidade com as normas de materiais aplicáveis.

A série Q355 é amplamente utilizada em estruturas de pontes rolantes e pórticos. Diferentes classes são certificadas para testes de impacto Charpy V-notch em diferentes temperaturas:

Para aplicações que exigem operação confiável a -40 °C, o aço estrutural Q355E é o preferido. Ele é qualificado para testes de impacto Charpy V-notch a -40 °C, proporcionando a tenacidade a baixas temperaturas necessária para minimizar o risco de fratura frágil. Isso garante que os componentes críticos de sustentação de carga — incluindo as vigas principais, os carros de extremidade e as pernas de apoio — mantenham sua integridade estrutural e capacidade de carga mesmo em condições de frio extremo.

Em contrapartida, se aços de grau padrão, como Q355B ou Q355C, forem utilizados em ambientes muito abaixo da sua faixa de temperatura para a qual foram qualificados, sua resistência pode diminuir significativamente. Sob impactos de içamento, cargas cíclicas ou tensões residuais de soldagem, esses materiais são muito mais propensos a desenvolver trincas ou mesmo sofrer fratura frágil, o que pode comprometer seriamente a segurança, a confiabilidade e a vida útil do guindaste.

Cabos resistentes a baixas temperaturas: prevenção de rachaduras no isolamento e falhas de energia.

Cabos de PVC padrão são normalmente adequados para temperaturas de -15°C a -20°C. Quando a temperatura ambiente cai para -30°C ou mesmo -40°C, o isolamento endurece e perde a flexibilidade. Durante o enrolamento e desenrolamento repetidos dos cabos, o movimento contínuo dos sistemas de festoon e a vibração dos equipamentos, o isolamento fica propenso a rachaduras e danos, o que pode levar a curtos-circuitos, fugas de corrente, falhas de energia ou até mesmo à paralisação completa do guindaste.

Para pontes rolantes que operam em ambientes de -40°C, devem ser utilizados cabos flexíveis específicos para baixas temperaturas, tais como:

Fita de aquecimento para motores: garantindo uma partida confiável em baixas temperaturas.

Em ambientes extremamente frios, com temperaturas que chegam a -40°C, os motores de guindastes podem sofrer uma queda brusca de temperatura após longos períodos de inatividade. As baixas temperaturas não apenas aumentam a viscosidade da graxa, resultando em maior resistência na partida, mas também podem causar condensação nos enrolamentos do motor, reduzindo o desempenho do isolamento e aumentando o risco de falhas na partida e danos elétricos.

Portanto, fitas de aquecimento são instaladas nos motores dos guindastes para fornecer calor contínuo durante os períodos de inatividade, ajudando a manter o motor em uma temperatura adequada para uma operação confiável.

As principais funções incluem:

• Prevenção de falhas na partida a baixas temperaturas: A fita de aquecimento pré-aquece o motor antes do funcionamento, reduzindo a resistência mecânica causada pela graxa endurecida em baixas temperaturas e garantindo uma partida suave do motor em condições de -40°C.
• Redução do risco de condensação e proteção do isolamento do motor: Quando a temperatura de um motor desligado cai abaixo do ponto de orvalho ambiente, a umidade do ar pode condensar nos enrolamentos do motor. A fita de aquecimento ajuda a manter a temperatura do motor acima do ponto de orvalho, minimizando a condensação e evitando a redução da resistência de isolamento.
• Prolongamento da vida útil do motor: Ao reduzir o estresse em baixas temperaturas, os danos relacionados à umidade e as condições anormais de partida, a fita de aquecimento melhora a confiabilidade dos enrolamentos do motor, dos rolamentos e dos componentes relacionados, além de reduzir as necessidades de manutenção.
• Suporte à operação intermitente: Para pontes rolantes externas que operam em condições de inverno, paradas noturnas ou longos períodos de inatividade, as fitas de aquecimento garantem que os motores permaneçam prontos para operação estável quando o equipamento for reiniciado.

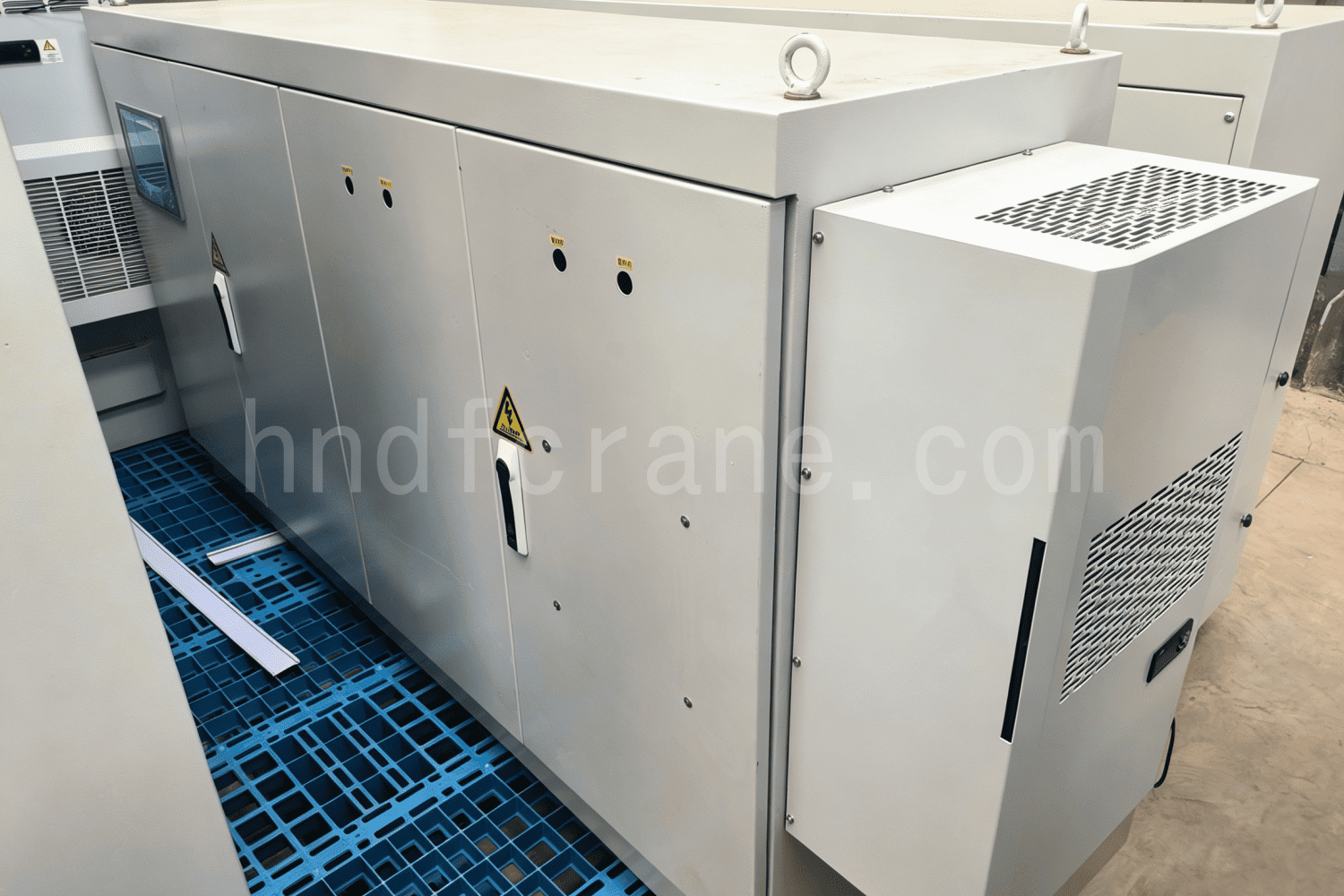

Painel Elétrico com Ar Condicionado: Garantindo o Desempenho Confiável do Sistema de Controle

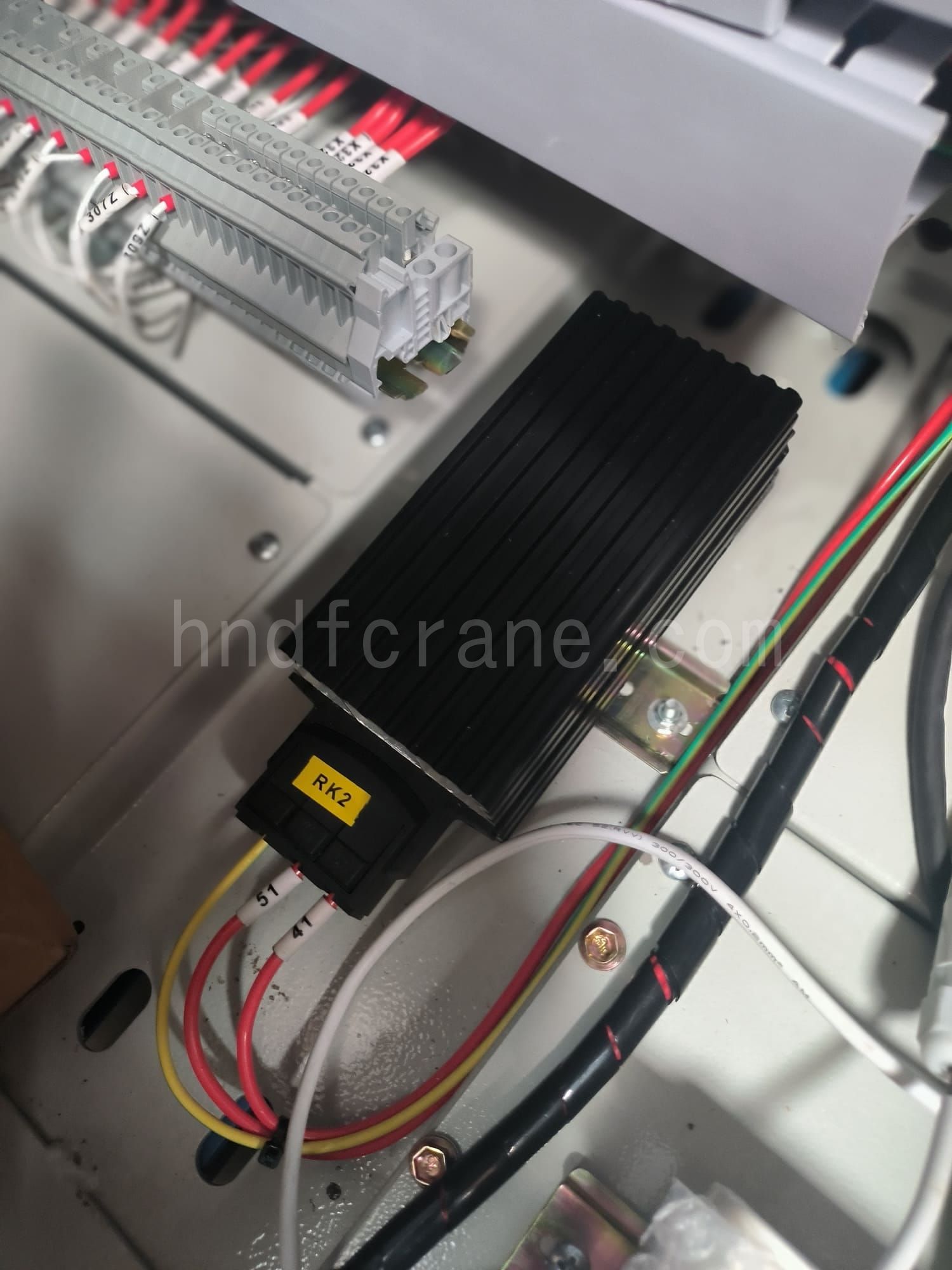

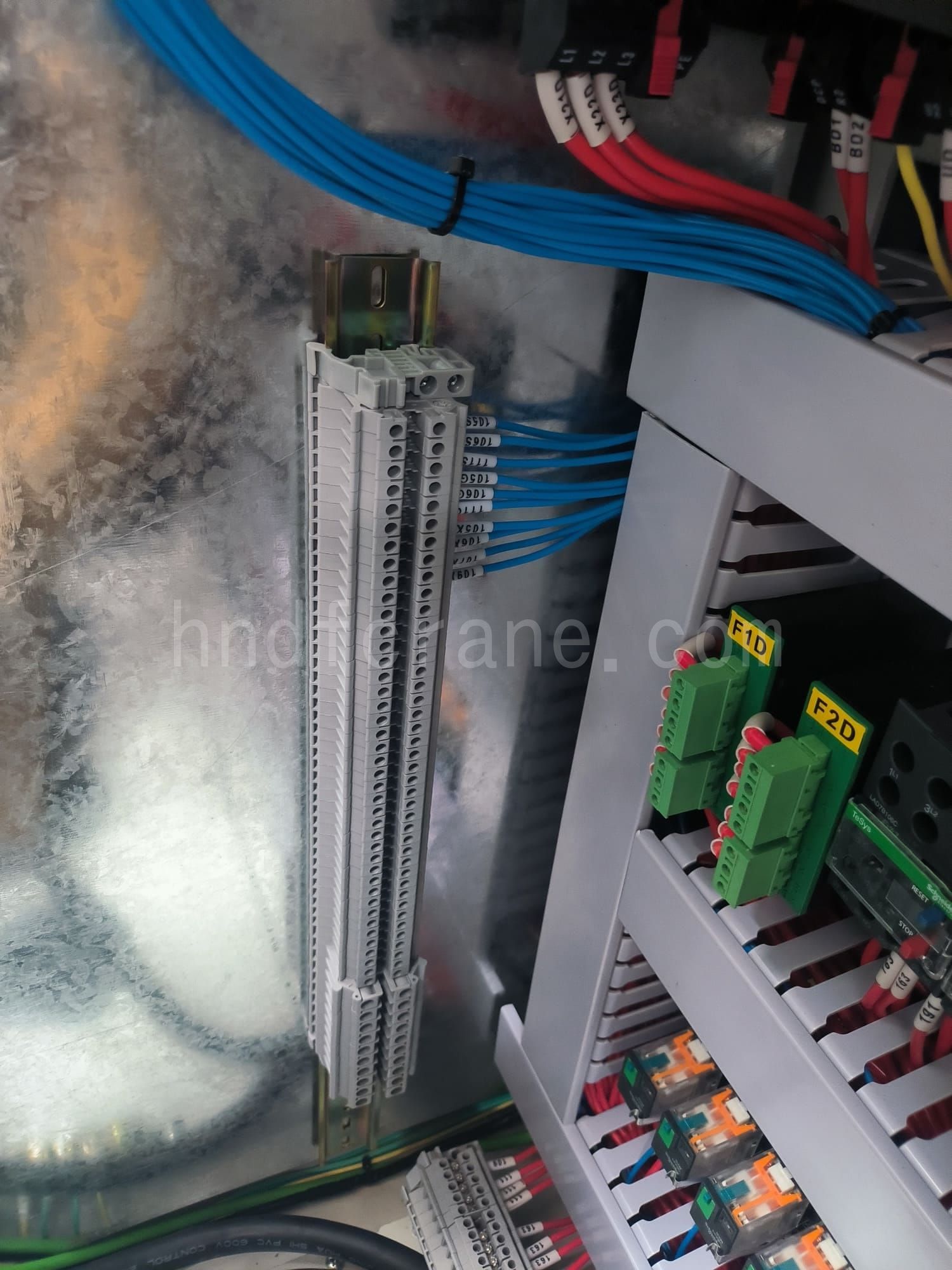

Para pontes rolantes que operam em ambientes com temperaturas de até -40°C, o painel elétrico deve ser equipado com um sistema de aquecimento ou ar condicionado para regular a temperatura interna. Ao manter uma temperatura adequada dentro do painel, o sistema ajuda a prevenir o impacto das baixas temperaturas e das flutuações térmicas nos componentes elétricos, garantindo a operação estável da ponte rolante.

• Garantindo o funcionamento confiável de componentes elétricos: Componentes elétricos como PLCs, inversores de frequência (VFDs), contatores, relés e módulos de potência podem apresentar desempenho reduzido na inicialização, respostas anormais ou operação instável em temperaturas extremamente baixas. Um sistema de controle de temperatura ajuda a manter a temperatura do painel dentro de uma faixa adequada, garantindo o funcionamento confiável do sistema de controle.
• Reduzindo o risco de condensação: Em ambientes extremamente frios, as diferenças de temperatura entre o dia e a noite, bem como as variações de temperatura durante o funcionamento e os períodos de desligamento dos equipamentos, podem causar condensação dentro do painel elétrico. Isso pode reduzir o desempenho do isolamento e potencialmente levar a curtos-circuitos ou corrosão. Um painel elétrico selado, combinado com um sistema de controle de temperatura, ajuda a reduzir a entrada de ar frio e úmido, diminuindo efetivamente o risco de condensação.

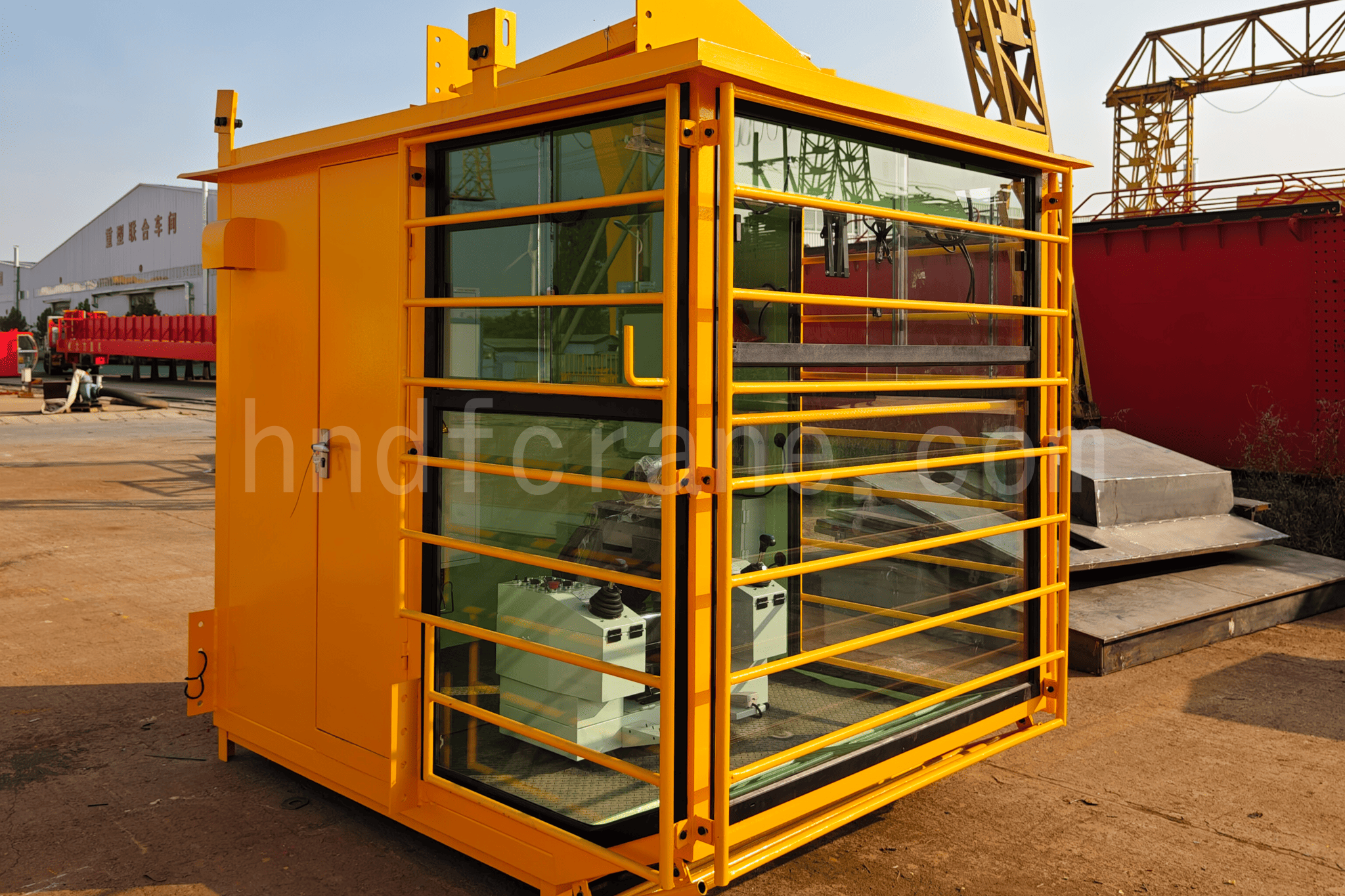

Cabine do operador isolada com ar condicionado: melhorando o conforto do operador e a segurança operacional.

Para pontes rolantes equipadas com cabine de operador, o ambiente de trabalho também exige otimização especial para condições de baixa temperatura. A -40 °C, uma cabine de operador padrão geralmente apresenta desempenho de isolamento térmico limitado, dificultando a manutenção de uma temperatura interna confortável. Isso pode reduzir o conforto do operador, a eficiência do trabalho e a precisão operacional. Portanto, pontes rolantes para baixas temperaturas são normalmente equipadas com uma cabine de operador isolada, combinada com um sistema de climatização (HVAC).

Portanto, fitas de aquecimento são instaladas nos motores dos guindastes para fornecer calor contínuo durante os períodos de inatividade, ajudando a manter o motor em uma temperatura adequada para uma operação confiável.

• Cabine do operador isolada: Uma estrutura de cabine totalmente fechada é projetada para bloquear a infiltração de ar frio. As paredes, o teto e o piso da cabine são preenchidos com materiais de isolamento térmico, enquanto janelas de vidro duplo ou temperado são usadas para melhorar a retenção de calor e a resistência ao frio.
• Sistema HVAC: O sistema de aquecimento e resfriamento mantém a temperatura da cabine acima de 10 °C, evitando a redução da flexibilidade das mãos e a diminuição da precisão operacional causadas pelo frio extremo. Proporciona um ambiente de trabalho confortável para os operadores durante operações externas de longa duração. Ao mesmo tempo, o sistema HVAC ajuda a regular a temperatura e a umidade dentro da cabine, reduzindo o embaçamento dos vidros e a condensação interna para garantir visibilidade clara e operação mais segura do guindaste.

Principais fatores a considerar na seleção de um guindaste pórtico para baixas temperaturas.

Para pontes rolantes que operam em ambientes com temperaturas de -40°C ou inferiores, as decisões de aquisição não devem se concentrar apenas em parâmetros básicos, como capacidade de elevação e vão. É essencial confirmar se a ponte rolante foi projetada sistematicamente para condições de baixa temperatura. Os seguintes fatores devem ser cuidadosamente avaliados:

• Requisito de temperatura mínima de operação: Defina a temperatura mínima real de operação do ambiente de trabalho (como -30°C, -40°C ou inferior) e assegure-se de que a estrutura de aço, o sistema elétrico e os componentes mecânicos sejam projetados para atender aos requisitos de temperatura correspondentes.
• Solução completa para projeto em baixas temperaturas: O desempenho em baixas temperaturas não pode ser alcançado com a atualização de um único componente. Uma solução confiável exige uma análise abrangente de múltiplos sistemas, incluindo materiais de aço, cabos, motores, componentes elétricos e cabines de operação. Atualizações parciais podem criar pontos fracos e afetar a confiabilidade geral do equipamento.
• Proteção contra baixas temperaturas dos componentes principais: Verifique se o guindaste está equipado com recursos essenciais para baixas temperaturas, incluindo aço resistente a baixas temperaturas, cabos resistentes ao frio, motores anticondensação, painéis elétricos com controle de temperatura e cabines de operador isoladas. Essas configurações ajudam a garantir uma operação estável e confiável em ambientes extremamente frios.
• Experiência do fabricante em projetos para baixas temperaturas: Escolha um fabricante com experiência comprovada em projetos de guindastes para baixas temperaturas. Um fornecedor experiente pode oferecer um projeto personalizado com base nas condições climáticas locais, requisitos de alimentação elétrica, ciclos de trabalho e condições operacionais, em vez de simplesmente aplicar configurações padrão de guindastes.

DAFANG CRANE: Seu parceiro para soluções personalizadas de pontes rolantes para baixas temperaturas.

Com décadas de experiência em projeto, fabricação e customização de guindastes, a DAFANG CRANE se especializa no desenvolvimento de soluções de elevação para ambientes operacionais desafiadores. Ao longo dos anos, acumulamos vasta experiência no fornecimento de guindastes para regiões extremamente frias e aplicações personalizadas em baixas temperaturas.

Os guindastes pórticos para baixas temperaturas da DAFANG CRANE são otimizados especificamente para condições climáticas extremas de frio, incorporando características importantes de resistência ao frio, como estruturas de aço resistentes a impactos a baixas temperaturas de até -40°C, sistemas elétricos resistentes ao frio e componentes especialmente selecionados para garantir uma operação confiável em ambientes extremos.

DAFANG CRANE Caixa de pórtico para ponte rolante de baixa temperatura

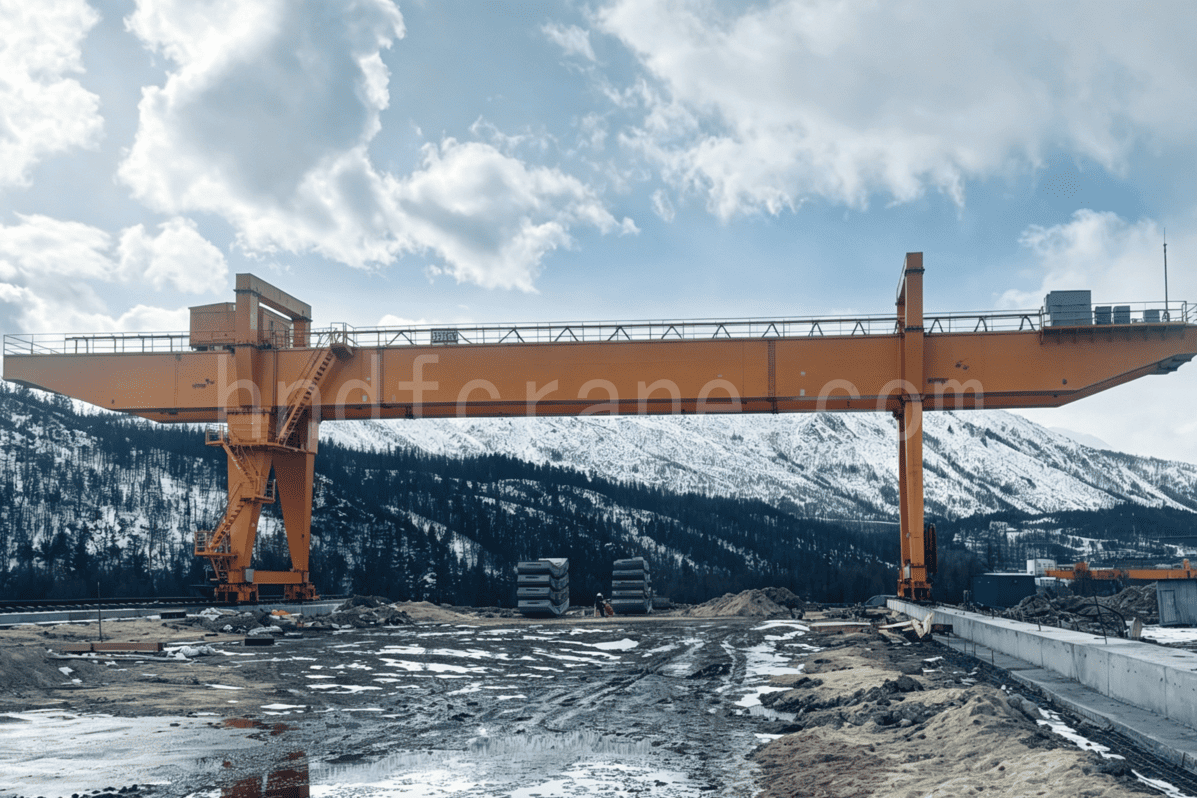

A DAFANG CRANE personalizou um guindaste pórtico de viga dupla de 32/12,5 toneladas para um cliente na Rússia, projetado para operar de forma confiável em temperaturas que variam de -40°C a +40°C. Para garantir um desempenho estável em condições de frio extremo, o guindaste foi equipado com as seguintes adaptações para baixas temperaturas:

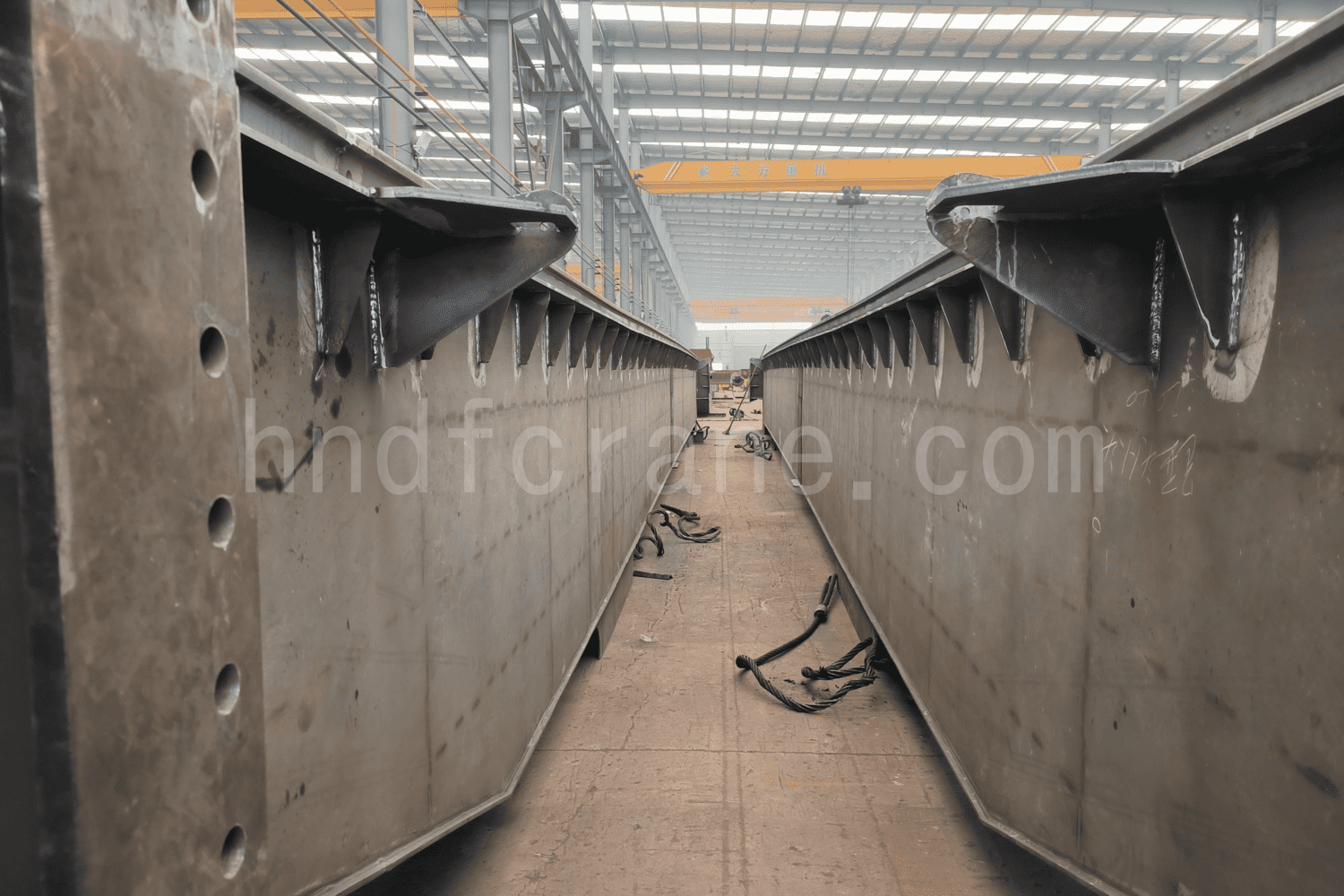

• Material da estrutura principal: Todas as chapas de aço são fabricadas com aço Q355E resistente a baixas temperaturas e passam por tratamento de jateamento para melhorar a qualidade da superfície e aumentar a durabilidade estrutural em ambientes frios.
• Proteção do motor: Todos os motores de elevação e deslocamento são equipados com fitas de aquecimento para evitar falhas na partida causadas por temperaturas extremamente baixas após longos períodos de inatividade.
• Sistema Elétrico: O painel elétrico está equipado com um sistema integrado de ar condicionado e aquecimento para manter uma temperatura interna adequada e garantir o funcionamento estável dos componentes elétricos em condições de frio extremo.
• Cabine do operador: O guindaste está equipado com uma cabine isolada para o operador, com ar condicionado e aquecedor, para manter um ambiente de trabalho confortável. Um sistema de monitoramento também está instalado para fornecer observação em tempo real das condições de trabalho do operador.
• Seleção de Cabos: O sistema de alimentação elétrica do guindaste utiliza cabos planos resistentes a baixas temperaturas, com excelente flexibilidade e resistência à curvatura em ambientes frios. Eles são projetados para suportar movimentos, curvaturas e enrolamentos repetidos durante a operação do guindaste pórtico, reduzindo o risco de rachaduras no isolamento causadas por baixas temperaturas.

Os guindastes pórticos para baixas temperaturas da DAFANG CRANE são projetados especificamente para ambientes extremamente frios. Combinando aço resistente a baixas temperaturas, sistemas elétricos otimizados e medidas de proteção para componentes-chave, os guindastes são projetados para melhorar a adaptabilidade em condições operacionais de frio severo. Através da experiência acumulada em projetos, a DAFANG CRANE forneceu soluções de guindastes pórticos para regiões de baixas temperaturas, como a Rússia, adequadas para ambientes operacionais de -40°C e -45°C.

Podemos fornecer uma gama completa de serviços com base na temperatura real, nas condições de operação e nos requisitos do local de cada projeto, incluindo projeto de solução, correspondência de parâmetros, fabricação de equipamentos, instalação no local e manutenção pós-venda. Seja para pontes rolantes padrão ou pontes rolantes projetadas para ambientes de temperatura extrema, a DAFANG CRANE pode fornecer soluções profissionais e personalizadas de acordo com as necessidades do cliente.

Se você procura um guindaste pórtico adequado para ambientes de baixa temperatura, entre em contato com a DAFANG CRANE. Nossa equipe de engenharia especializada o auxiliará na seleção e no projeto de configuração do guindaste, com base nas condições do seu projeto, garantindo uma operação segura, estável e eficiente em ambientes extremamente frios.
