Suwnica Dafang Crane, na którą możesz liczyć: zoptymalizowana pod kątem kosztów, przestrzeni i zgodności

Projektowanie suwnicy nie polega tylko na wyborze odpowiedniego sprzętu — chodzi o przewidywanie wyzwań, zanim się pojawią. W tym artykule dowiesz się, w jaki sposób zespół inżynierów Dafang Crane dostarcza w pełni dostosowane rozwiązania dźwigowe, które upraszczają instalację, zwiększają bezpieczeństwo i wydajność oraz obniżają ogólne koszty posiadania. Od filozofii projektowania po możliwości serwisowe i rzeczywiste studia przypadków, poprowadzimy Cię przez całą podróż — od koncepcji do realizacji.

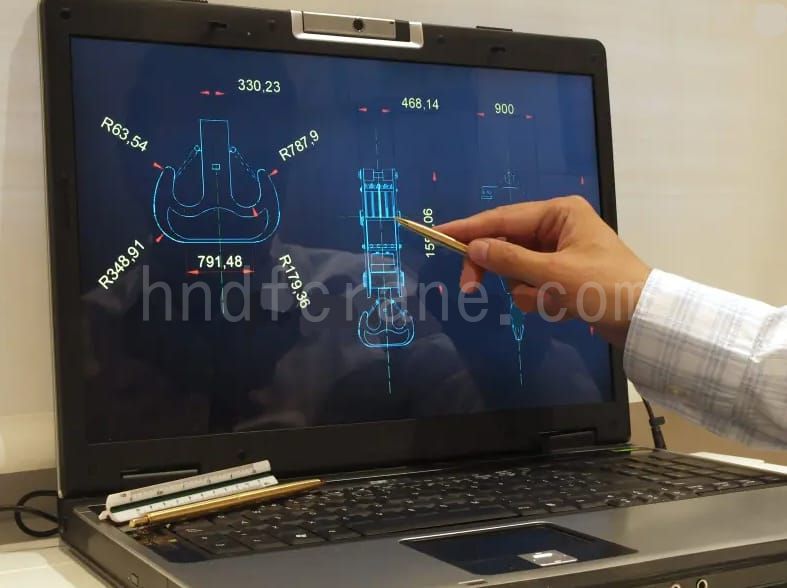

Dlaczego projekt suwnicy jest ważny: unikanie niepotrzebnych wydatków

Projektowanie suwnic to nie tylko zadanie techniczne — to podstawa bezpieczeństwa, wydajności, kosztów konserwacji i długoterminowego zwrotu z inwestycji. W wielu obiektach przemysłowych źle zaprojektowane suwnice prowadzą do marnowania przestrzeni, częstych awarii i kosztownych modyfikacji konstrukcyjnych. W Dafang Crane do każdego projektu podchodzimy indywidualnie, oferując indywidualne rozwiązania projektowe dostosowane do środowiska pracy, wymagań dotyczących obciążenia, ograniczeń przestrzennych i norm regulacyjnych — zapewniając niezawodną wydajność, idealne dopasowanie konstrukcyjne i opłacalne wyniki. Odzwierciedla to w szczególności:

• Zredukuj konieczność renowacji zakładu: dostosuj plan podnoszenia do konstrukcji, eliminując potrzebę stosowania wzmocnień słupów lub belek stalowych.
• Przyspiesz harmonogram dostaw, przygotowując rysunki w ciągu ponad 10 dni lub krócej i wdrażając je do produkcji tak szybko, jak to możliwe, aby zminimalizować straty.
• Oszczędność energii i redukcja zużycia: rozsądne rozmieszczenie silników i konstrukcji w celu redukcji zużycia energii i zwiększenia wydajności

Podaj te szczegóły, aby uzyskać właściwy projekt suwnicy

Aby rozpocząć projektowanie spersonalizowanej suwnicy, należy przygotować następujące elementy:

Typ i specyfikacja dźwigu:

• Typ (pojedyncza/podwójna dźwigar, chwytak, hak, odlew itp.)
• Obciążenie, rozpiętość, wysokość podnoszenia, częstotliwość, napięcie

Informacje o witrynie:

• Wymiary warsztatu (dł. x szer. x wys.), prześwit dachu
• Szczegóły przeszkód, typ wsparcia toru

Inne wymagania:

• Potrzeby antykorozyjne/odporne na wybuch
• Czy tor istnieje czy musi zostać zbudowany
• Preferencje dotyczące ankiet zdalnych/na miejscu
• Szacowany termin dostawy

Nie jesteś pewien? Nie ma problemu — oferujemy pomiary, oceny i porady ekspertów.

Dlaczego warto wybrać suwnicę Dafang Crane?

Wybierając projekt suwnicy Dafang Crane wybierasz partnera, który oferuje:

• Dziesięciolecia doświadczenia w projektowaniu
• Nasi inżynierowie są licencjonowanymi, certyfikowanymi i zarejestrowanymi na arenie międzynarodowej inżynierami konstrukcyjnymi (Chiny).
• Przejrzysty przepływ pracy i integralność inżynieryjna
• Kompleksowe wsparcie od konsultacji po serwis poinstalacyjny
• 22 lata doświadczenia w projektowaniu wciągników elektrycznych i suwnic
• Posiadając ponad 190 patentów, ponad 160 pracowników technicznych i udokumentowaną zgodność z przepisami, Dafang Crane dba o to, aby każdy projekt nie tylko spełniał oczekiwania, ale je przekraczał.
• Głęboka zgodność z normami GB, ISO, DIN, FEM. Na przykład:

GB/T 3811-2008 《Zasady projektowania dźwigów》
GB/T 6067.1-2010 《Zasady bezpieczeństwa dotyczące urządzeń podnoszących – Część 1: Ogólne》

Pozwól nam zaprojektować dźwig, który będzie idealnie dopasowany, niezawodny i zapewni rzeczywistą, długoterminową wartość.

Nasz sprawdzony proces projektowania inżynieryjnego trwający ponad 10 dni

Aby lepiej zrozumieć cały proces projektowania, przyjrzyjmy się przykładowi dużej suwnicy chwytakowej.

Faza 1: Odkrywanie wymagań i ocena lokalizacji (1–2 dni)

• Przeanalizuj kluczowe parametry: SWL, rozpiętość, wysokość podnoszenia, napięcie, klasa
• Identyfikuj ograniczenia: przeszkody, typ wsparcia, ekstremalne środowiska
• Punkty ryzyka flagi: duże rozpiętości, wymagania przeciwwybuchowe, kontrola antykołysania

Faza 2: Szkic koncepcyjny i plan układu (1–7 dni)

• Układ 2D z odstępami bezpieczeństwa i wymiarami szyn
• Opcje konstrukcyjne (np. dźwigary skrzynkowe, konstrukcje o małej wysokości)
• Wstępna symulacja ANSYS w zakresie odporności na skręcanie i zginanie

Faza 3: Weryfikacja strukturalna i potwierdzenie klienta (2–3 dni)

• Pełna analiza elementów skończonych ANSYS naprężeń i ugięcia belek
• Zapewnij wizualne mapy stresu, aby zwiększyć pewność siebie klienta

Faza 4: Rysunki końcowe i przekazanie techniczne (2–3 dni)

• Przegląd projektu na trzech poziomach: inżynier, kierownik, inspektor zewnętrzny
• Prześlij modele 3D BIM, instrukcje instalacji, filmy testowe w zwolnionym tempie
• Zaproś klienta do obejrzenia testu obciążeniowego SWL 125% za pośrednictwem transmisji wideo na żywo lub nagrania

Co otrzymasz: Kompleksowy pakiet projektowo-inżynieryjny

Nasze usługi projektowania suwnic wykraczają poza podstawowe schematy:

• Pełny zestaw rysunków konstrukcyjnych: belka główna, wózek, wózek, belka końcowa
• Konstrukcje pomocnicze: platformy, klatki, kabiny sterownicze, chodniki
• Szczegółowe schematy części podatnych na uszkodzenia i instrukcje instalacji
• Plany instalacji elektrycznej dostosowane do napięcia w miejscu instalacji
• Raporty ANSYS FEA weryfikujące zgodność i bezpieczeństwo
• Usługi opcjonalne: renowacja systemu, zdalny przegląd, inspekcje OSHA

Wszystkie materiały są dostępne w formacie papierowym i cyfrowym. Projekty suwnic są ściśle zgodne z normami krajowymi i międzynarodowymi (GB, ISO, DIN, FEM).

Przykłady projektów suwnic Dafang Crane

Projekt suwnicy podwieszanej o udźwigu 5 ton na potrzeby projektu elektrowni cieplnej

Wyzwanie: Ograniczona przestrzeń podłogi, konieczność wykorzystania stalowej konstrukcji dachu

Przegląd projektu:

Ta 5-tonowa suwnica podwieszana została zaprojektowana indywidualnie przez naszych certyfikowanych inżynierów dźwigowych na potrzeby projektu integracji elektrowni węglowej w elektrowni cieplnej. Każdy szczegół został dostosowany do konstrukcji budynku, wymagań dotyczących podnoszenia i warunków środowiskowych dostarczonych przez klienta, w tym wszystkich stosownych rysunków CAD komponentów. Podstawowe parametry i dane dotyczące środowiska fabrycznego zostały starannie zebrane od klienta, aby zapewnić dokładny i dostosowany projekt. W ciągu zaledwie 15 dni nasz zespół ukończył wstępne szkice projektu i dostarczył klientowi analizę elementów skończonych ANSYS w celu oceny ugięcia belki głównej, zapewniając bezpieczeństwo konstrukcyjne i zgodność. Cały proces projektowania ściśle przestrzegał odpowiednich norm branżowych, gwarantując, że ostateczne rozwiązanie spełnia zarówno wymagania dotyczące bezpieczeństwa, jak i wydajności.

Parametry dźwigu:

Dźwig ma rozpiętość 6 metrów i wysokość podnoszenia 12 metrów, jest napędzany przez dwubiegową wciągarkę ZDS 7,5 kW (0,8/8 m/min) zapewniającą płynną i precyzyjną kontrolę ładunku. Przemieszczanie odbywa się za pomocą kompaktowych silników YCD21-4/0,8 kW z prędkością 20 m/min po obu mostach i torach tramwajowych. Zbudowany z liny stalowej 15 mm i przystosowany do temperatur otoczenia od -20°C do +40°C, system został zaprojektowany z myślą o niezawodnej pracy w wymagających środowiskach przemysłowych.

Podstawy projektowania:

Nasi inżynierowie wybrali konfigurację podwozia po dokładnej ocenie układu budynku i celów funkcjonalnych. Nadziemna stalowa konstrukcja zakładu zapewniała wystarczające wsparcie nośne, eliminując potrzebę kolumn montowanych na podłodze i zachowując przestrzeń naziemną dla przepływu operacyjnego. Biorąc pod uwagę umiarkowaną wysokość podnoszenia 12 metrów i brak przeszkód nad głową, nasi inżynierowie stwierdzili, że rozwiązanie montowane na suficie będzie najbardziej praktyczne i ekonomiczne, zapewniając optymalne wykorzystanie przestrzeni i minimalizując modyfikacje konstrukcyjne. Ta decyzja odzwierciedla naszą filozofię projektowania: dopasuj dźwig do obiektu, a nie odwrotnie.

Efekty projektowe:

Nie było konieczności przeprowadzania żadnych przebudów, co pozwoliło na obniżenie kosztów i utrzymanie całkowitego kosztu projektu na konkurencyjnym poziomie $4,178. Ten przypadek jest przykładem tego, w jaki sposób nasz profesjonalny zespół inżynierów dostarcza niezawodne, niestandardowe projekty dźwigów, które odpowiadają unikalnym warunkom pracy i ograniczeniom miejsca każdego klienta, wykorzystując zaawansowane narzędzia analityczne, szybką realizację i ścisłą współpracę z klientami.

Suwnica górna 5 tonowa do rozbudowy zakładu uzdatniania wody

Wyzwanie: Należy zmaksymalizować wysokość haka, aby uniknąć rur górnych

Przegląd projektu:

W ramach tego projektu nasi licencjonowani inżynierowie ds. dźwigów dostarczyli dostosowane rozwiązanie suwnicy górnoprzesuwnej, zaprojektowane specjalnie w celu spełnienia potrzeb operacyjnych zakładu uzdatniania wody. Podczas gdy strefa sprzętu oferowała dużą przestrzeń na podłodze i nie wymagała skomplikowanej elastyczności układu, klient przywiązywał dużą wagę do stabilności podnoszenia, maksymalnej wysokości haka i efektywnego wykorzystania rozpiętości dźwigu, aby pomieścić duże jednostki przetwórcze i rurociągi nadziemne.

Klient dostarczył nam szczegółowe rysunki CAD, pomiary miejsca i dane dotyczące rozmieszczenia sprzętu na początku projektu. Na podstawie tego fundamentu nasz zespół inżynierów szybko opracował niestandardowe rozwiązanie, które było zgodne zarówno z ograniczeniami obiektu, jak i wymaganą wydajnością podnoszenia. W ciągu zaledwie 15 dni ukończyliśmy pełną wstępną propozycję projektu, w tym analizę elementów skończonych ANSYS ugięcia belki głównej, aby upewnić się, że konstrukcja będzie niezawodnie działać pod obciążeniem.

Parametry dźwigu:

Ostateczny system dźwigowy ma wysokość podnoszenia 6,9 metra i jest wyposażony w silnik podnoszący o mocy 7,5 kW, linę stalową 15 mm i prędkość jazdy 20 m/min — zoptymalizowane połączenie zapewniające stabilną i wydajną pracę. Górna konstrukcja jezdna umożliwia wciągnikowi pracę wzdłuż górnego kołnierza belki głównej, zapewniając wyższą wysokość haka w porównaniu z systemami podjezdnymi. Było to niezbędne do poruszania się nad konstrukcjami zakładu z minimalną ingerencją przy zachowaniu pełnego prześwitu roboczego.

Podstawy projektowania:

Dzięki szczegółowej analizie pionowej przestrzeni budynku i ścieżek podnoszenia nasi inżynierowie zidentyfikowali górny suwnicę górną, konstrukcję górną, aby poprawić sztywność i przejście. Wykorzystując górną konstrukcję nośną fabryki, projekt osiąga wysoki prześwit podnoszenia i zwiększoną sztywność systemu, unikając przeszkód ze strony infrastruktury naziemnej.

Efekty projektowe:

Pełne wykorzystanie przestrzeni pionowej, stabilne podnoszenie i niezawodna wydajność. Ten przypadek pokazuje, jak nasz zespół inżynierów dostarcza nie tylko standardowy sprzęt, ale kompletne rozwiązania techniczne, które odpowiadają rzeczywistym potrzebom każdego klienta. Od wczesnej oceny projektu po symulację strukturalną i ostateczną implementację, przestrzegamy ścisłych standardów inżynieryjnych, zapewniając jednocześnie, że każdy projekt pozostaje praktyczny, wydajny i opłacalny.

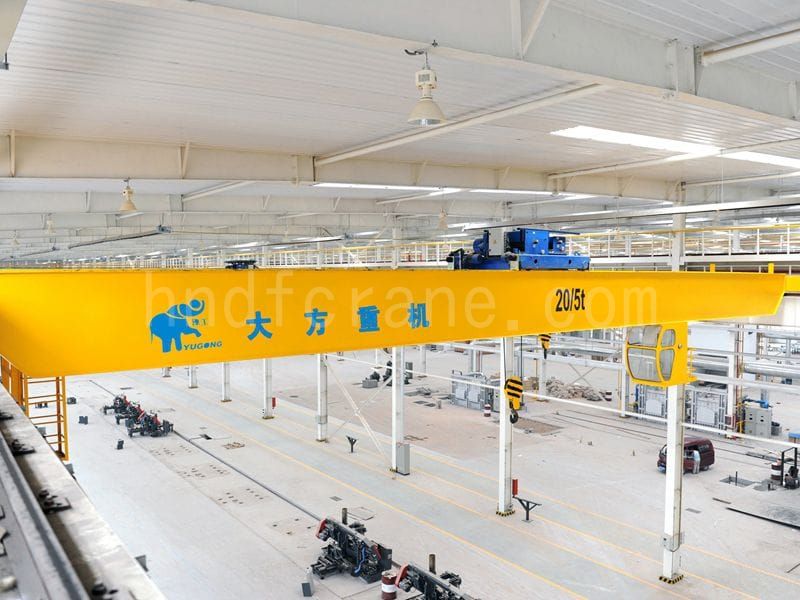

Indywidualny projekt dźwigu to inwestycja w wydajność

Od wstępnej oceny lokalizacji do ostatecznego modelu BIM i testu obciążenia, każdy aspekt projektu serwisu dźwigów eot firmy Dafang Crane koncentruje się na jednym celu: stworzeniu rozwiązania najlepiej dopasowanego do Twojego obiektu. Dzięki szybkiej realizacji, fachowej inżynierii i oszczędnościom kosztów nasze podejście jest zaprojektowane tak, aby zmaksymalizować zarówno bezpieczeństwo, jak i zwrot z inwestycji.

Jeśli szukasz suwnicy pomostowej, która będzie odpowiadać Twojemu środowisku, działaniom i celom biznesowym, jesteś we właściwym miejscu.
