O controle de velocidade por enfraquecimento do campo magnético em motores de guindaste é frequentemente utilizado em mecanismos de içamento para melhorar a eficiência operacional. A ideia básica é simples: o motor opera na velocidade máxima em condições de vazio, opera na velocidade nominal sob carga pesada e utiliza uma curva de enfraquecimento do campo magnético calculada para determinar a velocidade adequada para cargas intermediárias entre a carga pesada e o vazio.
Para acionamentos de guindastes de ponte rolante e pórtico, isso ajuda a aumentar a velocidade de elevação em condições de carga zero ou leve, reduzir o tempo de içamento, encurtar o ciclo de trabalho e melhorar a produtividade do equipamento.
Algumas aplicações especiais devem seguir seus próprios dados de projeto. Por exemplo, em um guindaste pórtico para construção naval, se as velocidades sem carga, com meia carga e com carga total forem de 3, 6 e 9 m/min, respectivamente, e a taxa de enfraquecimento do campo do motor não puder atingir três vezes a velocidade nominal, a velocidade de operação com carga total poderá ser inferior à velocidade nominal.
A discussão a seguir utiliza guindastes de cais para contêineres e descarregadores de navios como exemplos, pois ambos possuem altos requisitos de eficiência. A carga de um mecanismo de içamento não atinge a carga nominal em todos os ciclos. Para um guindaste de cais para contêineres, o peso do contêiner geralmente varia entre 3 e 40 toneladas, dependendo da carga em seu interior. Quando a carga é pesada, a velocidade de elevação é menor. Quando a carga é leve, a velocidade de elevação pode ser aumentada, reduzindo o tempo de ciclo do ponto de vista do equipamento.
As condições de operação de um descarregador de navios são relativamente simples. Durante a fase de escotilha cheia, o descarregamento com a garra geralmente ocorre próximo à carga máxima. Quando a garra se abre, o mecanismo opera sob carga leve, portanto o sistema necessita principalmente de faixas de alta e baixa velocidade. Durante a fase de limpeza, o peso do material agarrado a cada vez varia bastante. Nessas condições, a operação em alta velocidade com carga leve pode reduzir significativamente o ciclo de trabalho.

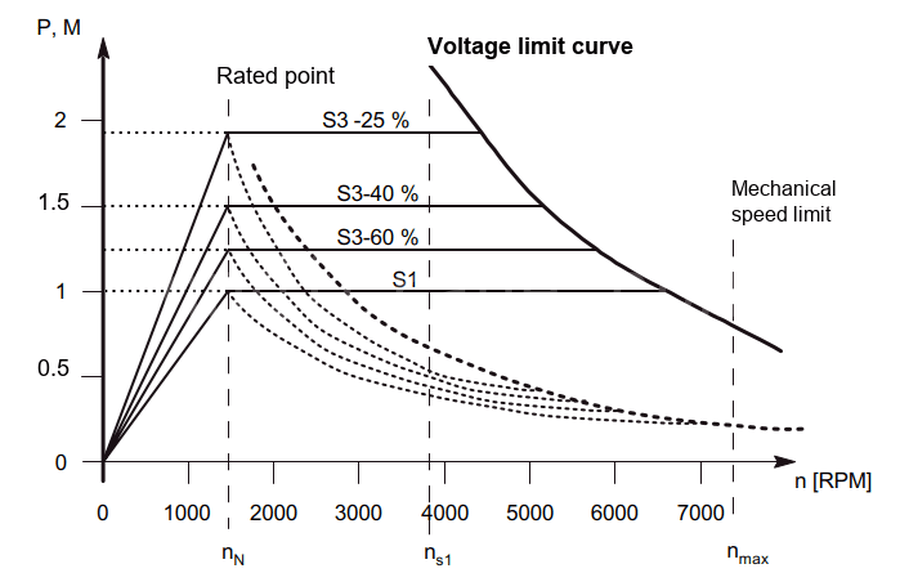

Conforme ilustrado na Figura 1-1, a linha contínua representa a relação entre velocidade e potência, enquanto a linha tracejada representa a relação entre velocidade e torque de saída.
Quando o motor acelera de velocidade zero até a velocidade nominal n_N, a potência de saída do motor é proporcional à velocidade, enquanto o torque de saída permanece no valor nominal. Essa faixa é chamada de faixa característica de torque constante.
Quando o motor opera da velocidade nominal n_N até a velocidade máxima n_max, a potência de saída do motor permanece constante na potência nominal, enquanto o torque de saída é inversamente proporcional à velocidade. Essa faixa é chamada de faixa característica de potência constante.
As curvas S1, S3-60%, S3-40% e S3-25% na Figura 1-1 estão relacionadas ao desempenho do motor e são mostradas apenas como exemplos.
Quando a carga atinge a carga nominal, o motor opera abaixo da velocidade nominal e permanece na faixa de torque constante. O torque de saída pode permanecer constante, enquanto a potência de saída depende da velocidade do motor.
Quando a carga está abaixo da carga nominal, o motor pode entrar na faixa de enfraquecimento de campo e operar acima da velocidade nominal. Nessa faixa de potência constante, a potência de saída permanece constante e o torque de saída diminui à medida que a velocidade do motor aumenta.
No projeto, a curva característica de limite de tensão e o limite de velocidade mecânica devem ser considerados cuidadosamente. A operação real deve manter uma margem razoável em relação a esses limites.

A curva de enfraquecimento de campo pode ser calculada a partir do desempenho mecânico e geralmente é fornecida pelo fabricante original do equipamento (OEM). Após a obtenção da curva de enfraquecimento de campo, ela pode ser configurada no programa de controle com uma certa margem, como 5%.
A premissa do controle de velocidade dependente da carga é a detecção precisa do peso da carga. Na prática, a detecção da carga costuma ser um dos pontos mais difíceis.
Durante a aceleração de içamento, o programa do CLP calcula o peso da carga a partir da saída analógica do sensor de pesagem. Em seguida, calcula a referência de velocidade do motor a partir do peso da carga e da curva de enfraquecimento do campo, enviando essa referência ao inversor para que o motor funcione na velocidade calculada.
No entanto, os dados dos sensores de pesagem podem sofrer variações, e a precisão da medição é difícil de garantir. Isso cria um alto risco. Se a velocidade de enfraquecimento do campo calculada for imprecisa, a velocidade pode ser excessiva, enquanto o torque de saída do motor do guincho pode ser insuficiente. Isso pode levar a um acidente por perda de controle, como excesso de velocidade.
Para solucionar o problema de precisão dos sensores de pesagem, um método comum de estimativa de carga pode ser implementado no programa do CLP. A corrente do motor do guincho pode ser usada para calcular o peso da carga. Em operação estável do motor, o torque de saída do motor é proporcional ao peso da carga, e a corrente do motor é aproximadamente proporcional ao torque de saída. Portanto, a corrente do motor pode ser usada para estimar o peso da carga.

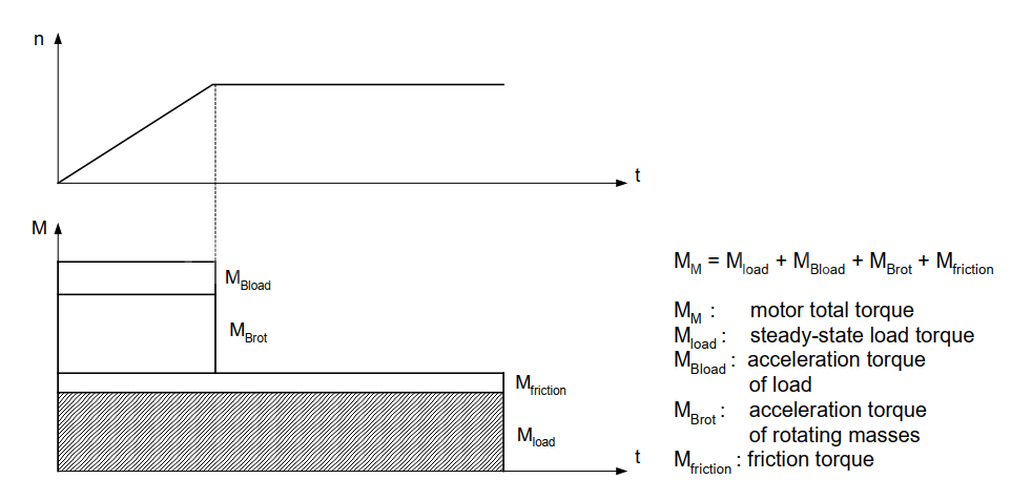

Conforme mostrado na Fig. 1-2, durante a aceleração, o torque de saída do motor inclui quatro partes, e M_LOAD é proporcional à carga.

O coeficiente de proporcionalidade K entre a corrente do motor A e a carga T deve ser determinado por meio de medição real durante o comissionamento:
T = K x A
O método de medição é o seguinte:
Pontos importantes:
Os primeiros sistemas da Siemens utilizavam placas de tecnologia como a T300, que integrava a função de controle de velocidade por enfraquecimento de campo. Os usuários precisavam apenas de um desenvolvimento de aplicação simples e de um cuidadoso comissionamento no local antes do uso. A T300 era instalada ao lado da placa CUVC na caixa eletrônica do Masterdrive 6SE70, e um EPROM era inserido na T300, de modo que o programa era armazenado no EPROM.
Com o sistema de acionamento SINAMICS mais recente, a Siemens desenvolveu o pacote de software de controle de guindastes SIMOCRANE na plataforma SIMOTION. Ele incluía programas de tecnologia para guindastes, como o controle de velocidade por enfraquecimento de campo. Com a descontinuação do SIMOTION, o SIMOCRANE foi transferido para a plataforma de hardware CU320 e ainda oferece suporte ao controle de velocidade por enfraquecimento de campo.
Projetos de modernização exigem atenção especial. O T300 não pode ser usado em um sistema SINAMICS, portanto, suas funções devem ser migradas para um PLC, CU320 ou outra plataforma. Caso contrário, um guindaste com função de enfraquecimento de campo pode ser modificado para um guindaste com apenas duas velocidades: alta e baixa.
Após compreender o princípio de funcionamento e o método de implementação, a equipe do projeto pode decidir se desenvolve a função de forma independente ou se adquire um pacote de software consolidado. Para aplicações de engenharia, é importante não apenas saber o que a função faz, mas também entender por que ela funciona.
