Finecorsa per paranchi a ponte: quattro tipologie e il loro funzionamento

16 ottobre 2026

I finecorsa per i paranchi delle gru a ponte limitano la corsa verso l'alto del gancio o di altri dispositivi di movimentazione del carico, impedendo al meccanismo di sollevamento di superare la sua posizione superiore. Nell'industria si utilizzano principalmente quattro tipi di finecorsa: a trasmissione, a interruzione di corrente, a martello pesante e a piastra di pressione.

Immagine caratteristica degli interruttori di fine corsa del paranco della gru a ponte

Confronto di quattro finecorsa per paranchi a ponte

TipoMetodo di attivazione principaleInstallazione o applicazione tipicaRequisito di adeguamento
TrasmissioneL'albero del tamburo aziona un riduttore a vite senza fine e delle camme che azionano i finecorsa.Estremità posteriore dell'albero del tamburo della gruRegolare nuovamente il campo di controllo dopo aver sostituito la fune metallica o averne modificato la lunghezza.
Interruzione di correnteUn blocco di azionamento a guida fune muove l'asta di azionamento e aziona l'interruttore di interruzione dell'alimentazione.Meccanismo di sollevamento del paranco elettricoImpostare i limiti superiore e inferiore tramite le posizioni di arresto sinistra e destra; regolare nuovamente dopo la sostituzione della fune metallica.
martello pesanteIl gancio o il dispositivo di movimentazione del carico solleva il contrappeso, consentendo all'interruttore di fine corsa di ripristinarsi e aprirsiSotto il carrello, vicino al blocco della puleggia di sollevamentoLa lunghezza della fune di sospensione del contrappeso determina il limite massimo di sollevamento.
Piastra di pressioneIl blocco gancio entra in contatto con la piastra di pressione e sposta i contatti dell'interruttoreGru che utilizzano un paranco elettricoDisponibile in configurazioni a limite singolo e a doppio limite.

1. Limitatore di altezza di sollevamento a trasmissione

Un limitatore di altezza di sollevamento di tipo a trasmissione utilizza un azionamento meccanico ad albero per azionare un interruttore di protezione nel circuito di controllo. Il suo funzionamento dipende dal collegamento meccanico tra l'albero del tamburo, il meccanismo di riduzione, le camme e gli interruttori di fine corsa.

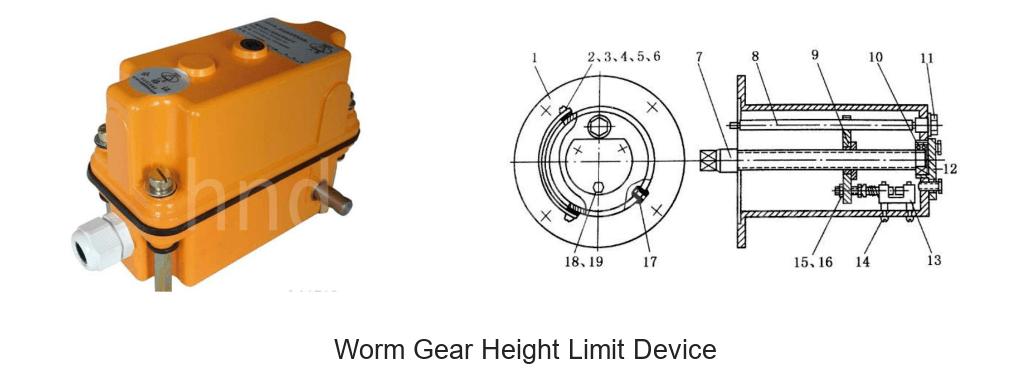

Finecorsa di sollevamento per gru a vite senza fine e disegno strutturale
Figura 1. Limitatore di altezza di sollevamento con ingranaggio a vite senza fine e disegno strutturale.

Questo dispositivo incorpora normalmente un riduttore a vite senza fine con un elevato rapporto di trasmissione, pertanto è anche noto come limitatore di altezza di sollevamento a vite senza fine. Viene generalmente installato all'estremità posteriore dell'albero del tamburo della gru. L'albero del tamburo fa ruotare la vite senza fine del limitatore, che a sua volta fa girare la ruota elicoidale e quindi le camme montate su di essa. Quando una camma entra in contatto con un finecorsa, quest'ultimo controlla il circuito del meccanismo di sollevamento e può interrompere l'alimentazione al meccanismo.

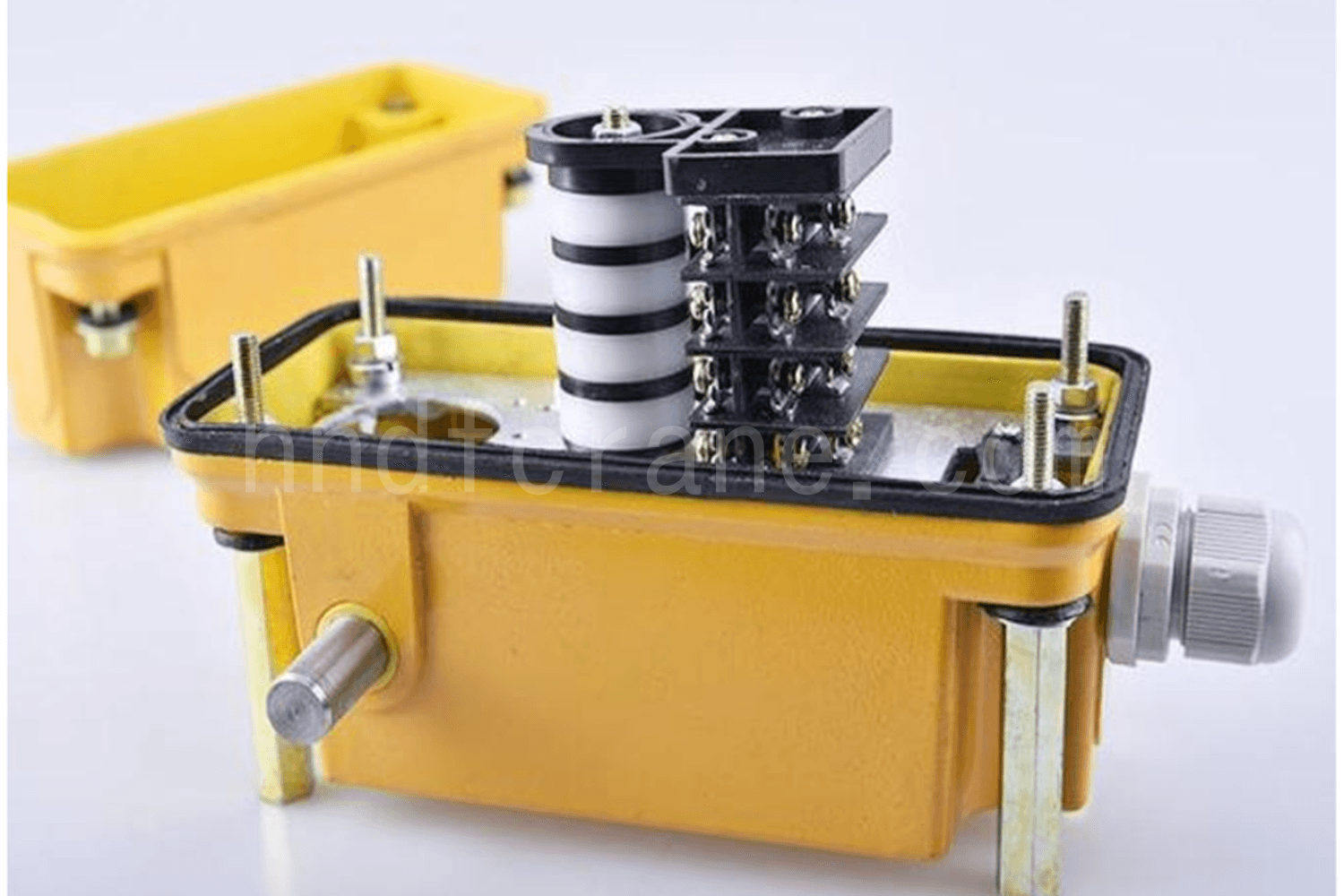

Camme e interruttori interni in un limitatore di altezza di tipo trasmissione
Figura 2. Camme e finecorsa all'interno di un limitatore di altezza di tipo trasmissione.

Il dispositivo generalmente contiene quattro camme e quattro finecorsa. I lobi delle camme sono sfalsati, motivo per cui il dispositivo è anche chiamato a camme con ingranaggi. I quattro finecorsa controllano:

  • Decelerazione prima che la salita raggiunga il suo limite.
  • Arresto quando la corsa verso l'alto raggiunge il suo limite.
  • Decelerazione prima che la discesa raggiunga il suo limite.
  • Arresto al raggiungimento del limite di discesa.

Modificando la posizione dei lobi della camma si modifica la fasatura di azionamento degli interruttori e, di conseguenza, si controllano l'altezza di sollevamento e la profondità di abbassamento.

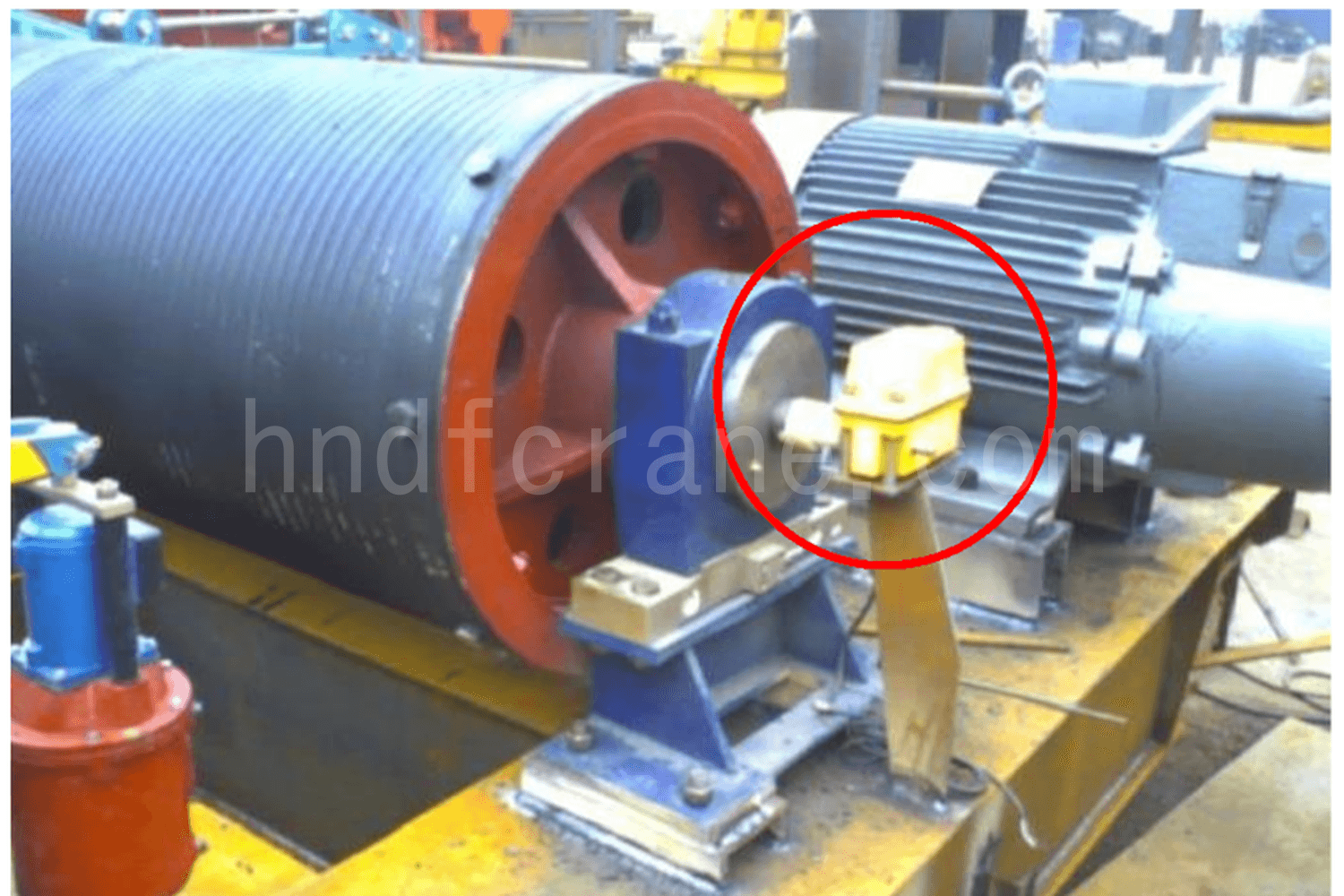

Limitatore di altezza di tipo a trasmissione installato a lato del tamburo di una gru
Figura 3. Limitatore di altezza di tipo a trasmissione installato vicino all'estremità dell'albero del tamburo.

Il campo di controllo del limitatore deve essere regolato nuovamente dopo la sostituzione della fune metallica o in caso di variazione della sua lunghezza.

2. Interruttore di fine corsa di interruzione di corrente

Un interruttore di finecorsa di interruzione di corrente è collegato in serie al circuito di alimentazione del motore del paranco. Il movimento a sinistra o a destra di un'asta di azionamento aziona l'interruttore, che a sua volta interrompe il circuito di alimentazione principale.

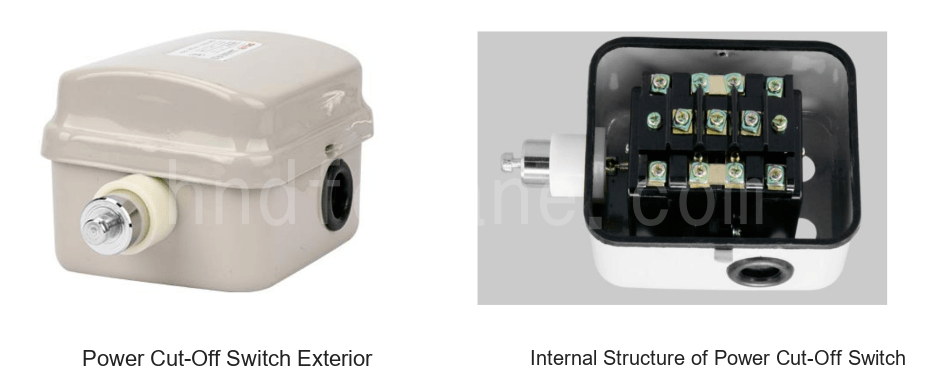

Contatti esterni e interni di un interruttore di finecorsa di interruzione di corrente
Figura 4. Struttura dei contatti esterni e interni di un interruttore di sezionamento dell'alimentazione.

L'asta di azionamento viene mossa da un blocco di innesto sulla guida della fune. Durante il normale funzionamento, l'asta di azionamento rimane in posizione centrale. Quando il meccanismo di sollevamento raggiunge il suo limite superiore o inferiore, la fune metallica sul tamburo sposta la guida della fune a sinistra o a destra. Il blocco di innesto entra in contatto con il corrispondente finecorsa sull'asta di azionamento, muove l'asta e aziona l'interruttore di interruzione dell'alimentazione per scollegare l'alimentazione al motore del paranco.

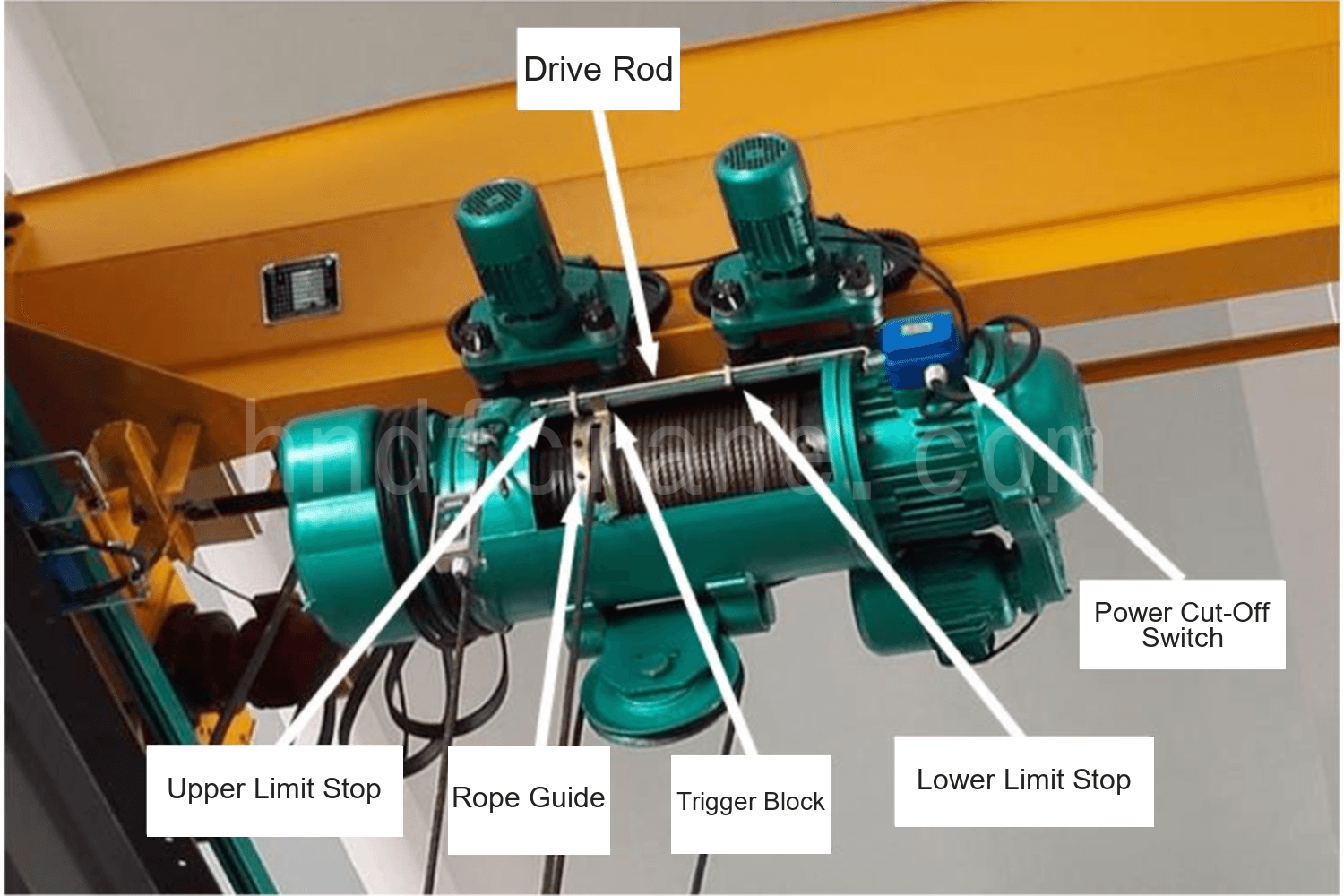

Asta di azionamento, fermi, guida fune e interruttore di interruzione di corrente su un paranco elettrico
Figura 5. Asta di azionamento, fermi, guida fune e interruttore di interruzione dell'alimentazione.

L'interruttore è generalmente autoripristinante. Nello stato libero, l'asta di azionamento rimane in posizione centrale e l'interruttore resta chiuso. Quando l'asta si sposta a sinistra o a destra, l'interruttore si apre.

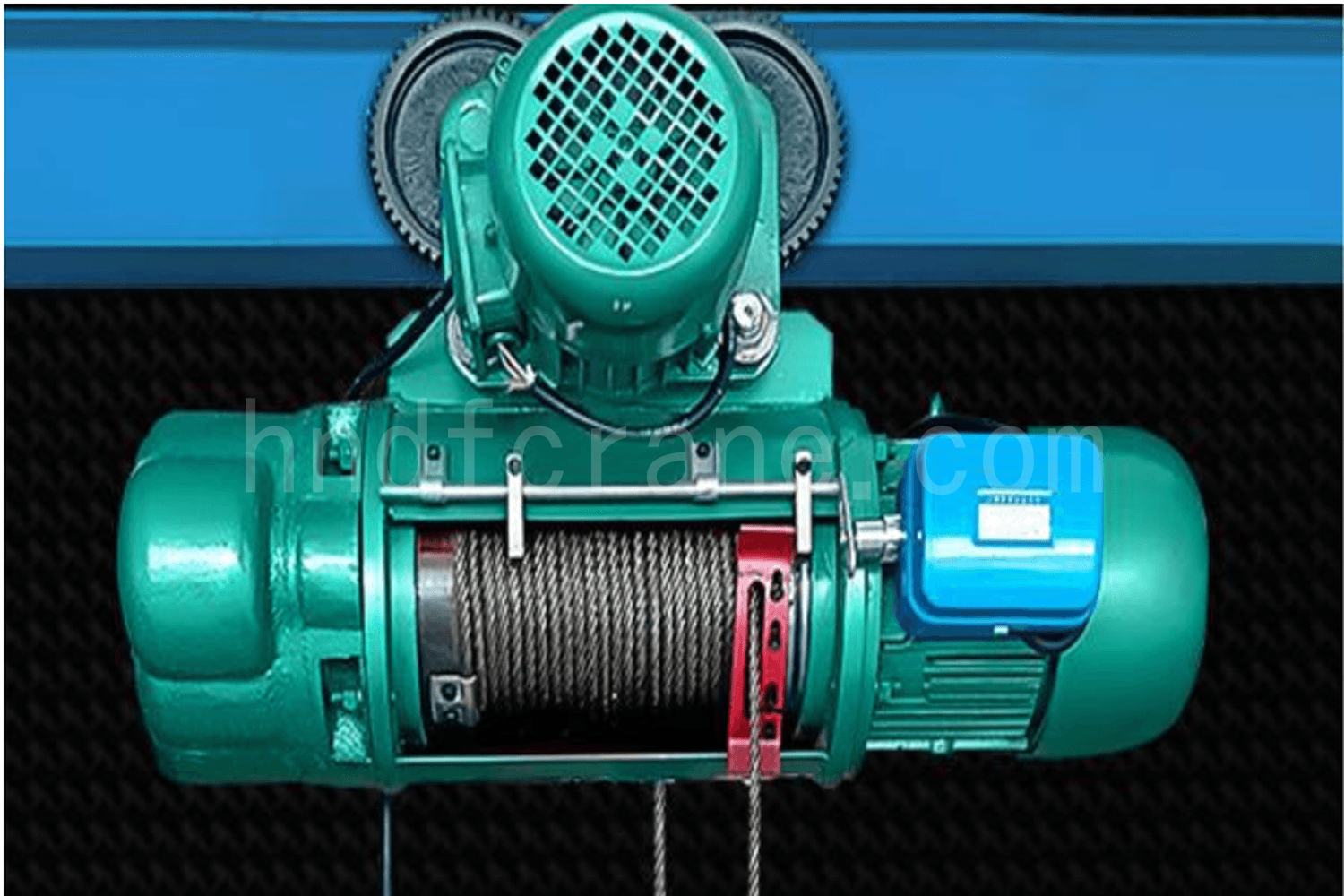

Vista frontale di un paranco elettrico a fune con il relativo finecorsa.
Figura 6. Paranco elettrico a fune e posizione del relativo interruttore di interruzione dell'alimentazione.

Le posizioni fisse dei fermi sinistro e destro sull'asta di azionamento determinano quando l'interruttore viene azionato. Su un paranco elettrico a fune, il campo di controllo deve essere ricalibrato anche dopo la sostituzione della fune metallica o in caso di variazione della sua lunghezza.

3. Interruttore di fine corsa del martello pesante

Un finecorsa a martello pesante utilizza l'interazione tra un contrappeso e un'asta di comando per interrompere il circuito di controllo del sollevamento. Il suo funzionamento dipende dalla variazione della posizione del contrappeso quando questo viene sollevato dal dispositivo di movimentazione del carico.

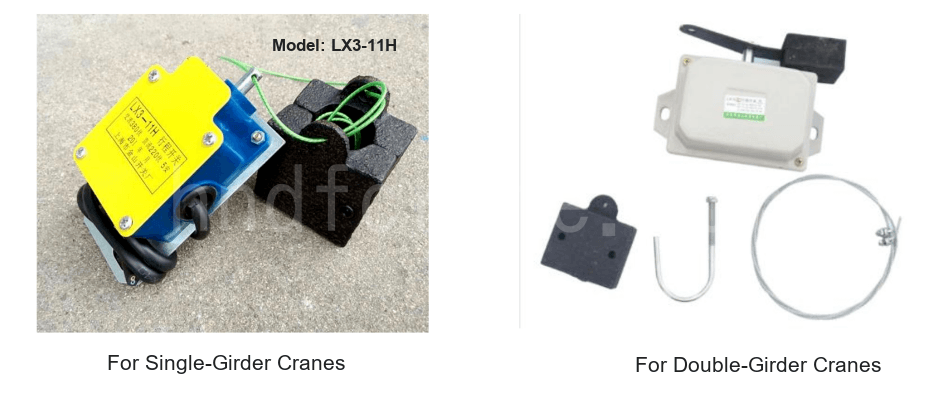

Finecorsa per martello pesante e componenti correlati
Figura 7. Interruttore di fine corsa del martello pesante

Il finecorsa è normalmente sospeso sotto il carrello della gru, vicino al blocco della puleggia di sollevamento. Il contrappeso è appeso all'asta di azionamento del finecorsa e si avvolge liberamente attorno alla fune di sollevamento, consentendogli di muoversi liberamente verso l'alto e verso il basso lungo la fune.

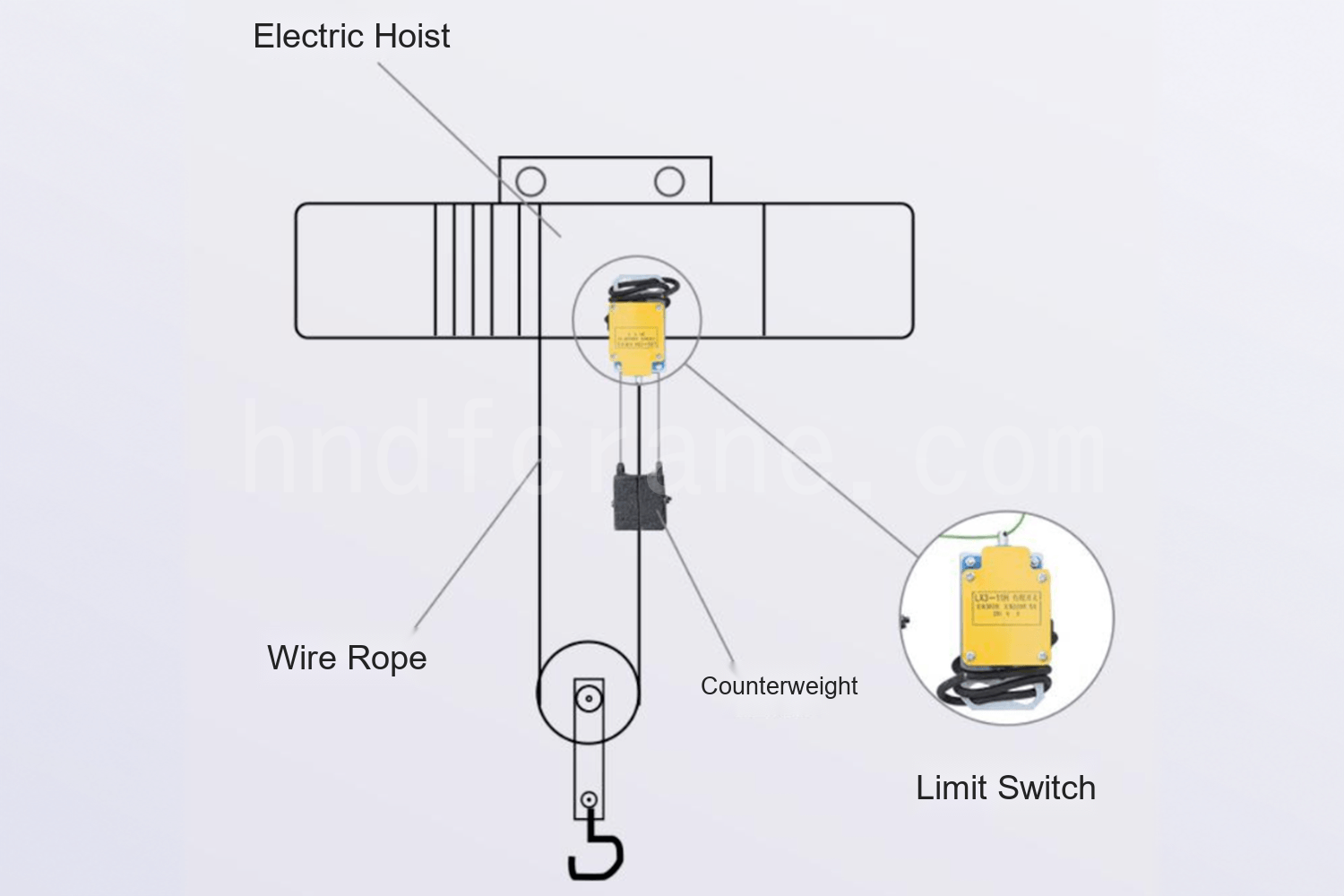

Schema dell'interruttore di fine corsa del paranco della gru a martello pesante
Figura 8. Posizioni relative del contrappeso, della fune metallica, del gancio e dell'interruttore di fine corsa.

Questo finecorsa è generalmente ad auto-ripristinamento:

  • Quando il contrappeso pende liberamente dall'asta di comando, quest'ultima si estende, l'interruttore di fine corsa si chiude e il meccanismo di sollevamento può rispondere a un comando di sollevamento.
  • Quando il gancio o un altro dispositivo di movimentazione del carico si solleva e entra in contatto con il contrappeso, quest'ultimo si muove verso l'alto lungo la fune metallica. La fune di sospensione si allenta, l'asta di azionamento si ritrae, il finecorsa si apre e l'alimentazione del sistema di sollevamento viene interrotta, arrestando il movimento verso l'alto.

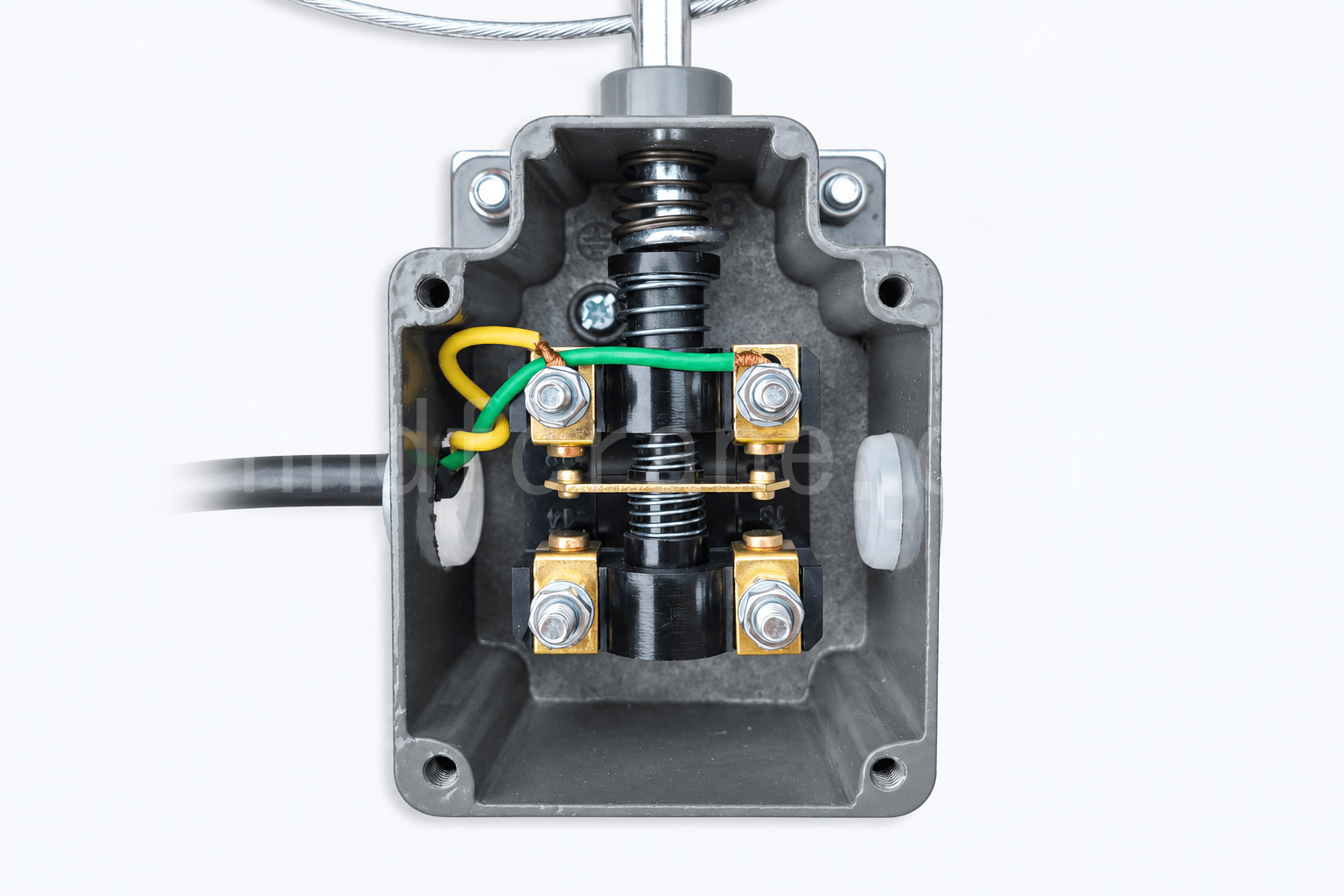

Contatti interni e meccanismo di ripristino di un finecorsa per martello pesante
Figura 9. Interno di un interruttore di fine corsa per martello pesante.

Il limite massimo di sollevamento è determinato dalla lunghezza della fune di sospensione del contrappeso. La sostituzione della fune di sollevamento o la modifica della sua lunghezza non influisce su questo limite massimo.

4. Interruttore di fine corsa del sollevatore a piastra di pressione

Un finecorsa per paranchi a piastra di pressione utilizza il movimento coordinato di un contrappeso e di una piastra di pressione per azionare l'interruttore e interrompere il circuito di controllo del sollevamento. Viene utilizzato principalmente su gru il cui meccanismo di sollevamento è un paranco elettrico.

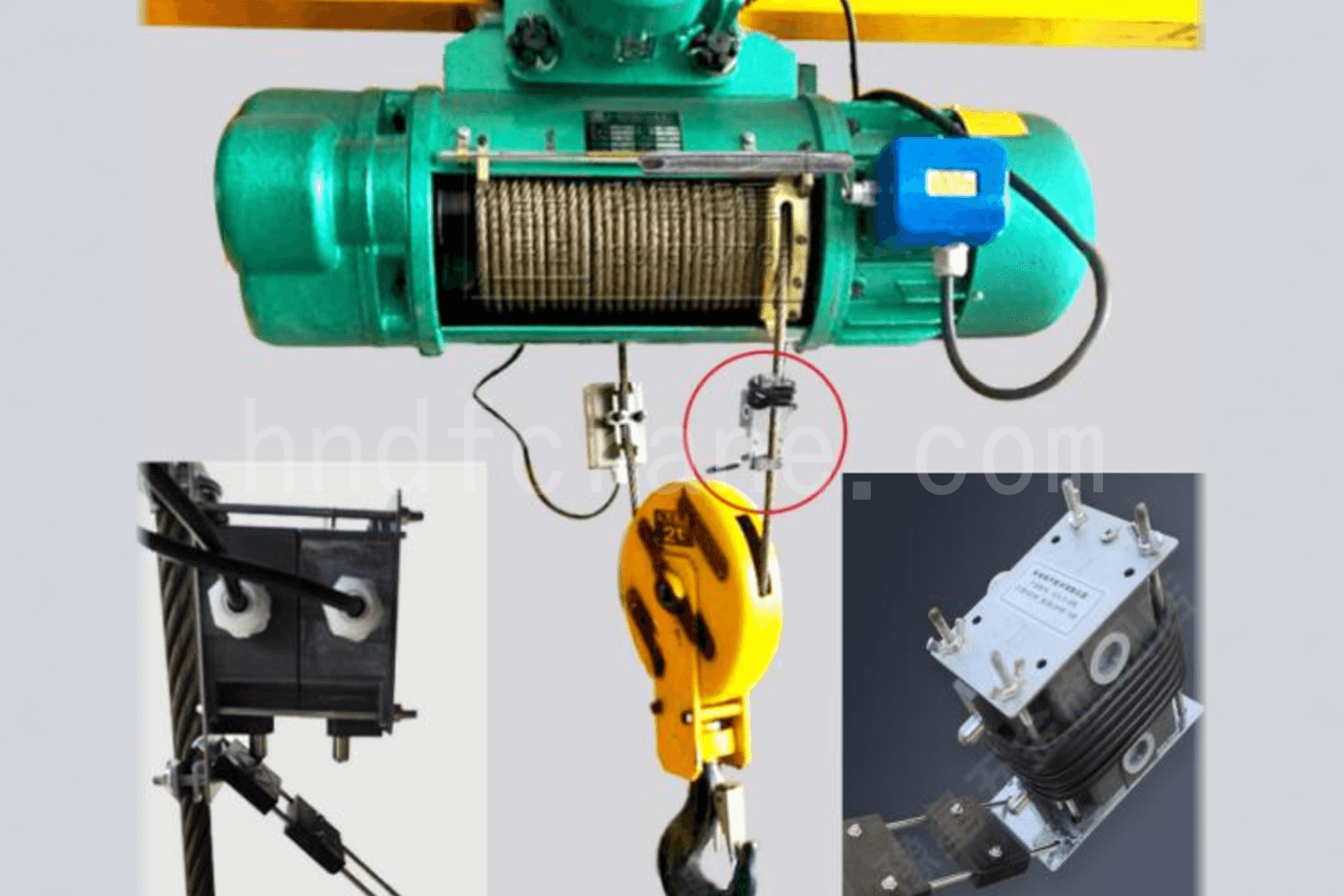

Dispositivo di limitazione dell'altezza tramite piastra di pressione installato su un paranco elettrico.
Figura 10. Posizione di installazione e struttura di un dispositivo di limitazione dell'altezza della piastra di pressione.

L'interruttore è collegato in serie al circuito di controllo ed è normalmente chiuso. È installato nella posizione di finecorsa superiore della fune del paranco elettrico con la piastra di pressione rivolta verso il basso. Quando il blocco del gancio di sollevamento entra in contatto con la piastra di supporto dell'interruttore, i contatti inferiori vengono azionati, modificando lo stato del circuito principale della gru o del circuito di velocità operativa.

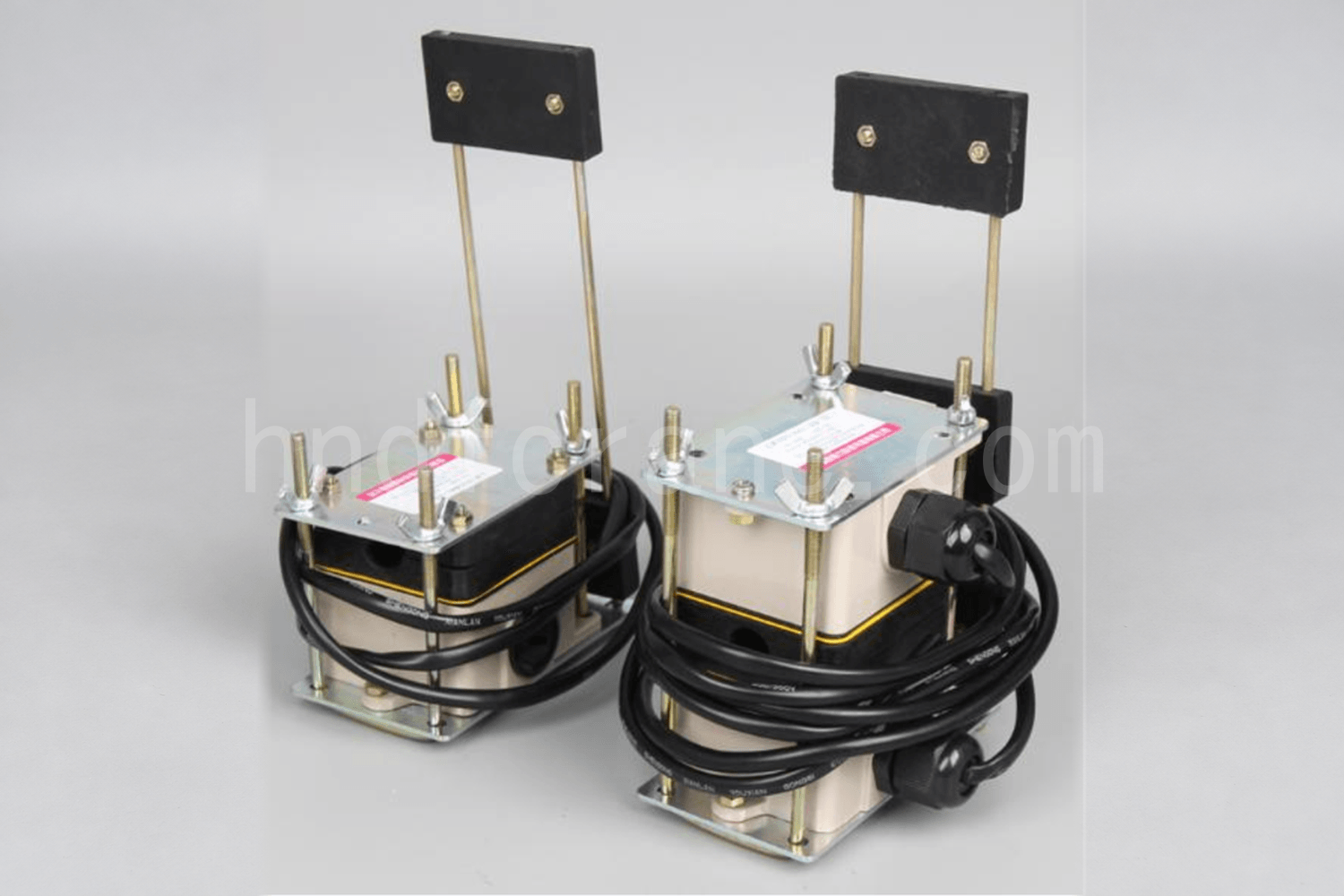

Coppia di finecorsa per paranco a piastra di pressione
Figura 11. Finecorsa del sollevatore a piastra di pressione.

Un interruttore di finecorsa singolo viene utilizzato principalmente per limitare l'altezza e disconnettere l'alimentazione del circuito principale. Un interruttore di finecorsa doppio aggiunge un secondo stadio di limitazione dell'altezza per prevenire un sovraccarico causato da un contattore bloccato o da un guasto del primo stadio di interruzione dell'alimentazione. Su un paranco elettrico a due velocità, un interruttore di finecorsa doppio può anche fornire funzioni di limitazione della velocità, sia rapida che lenta.

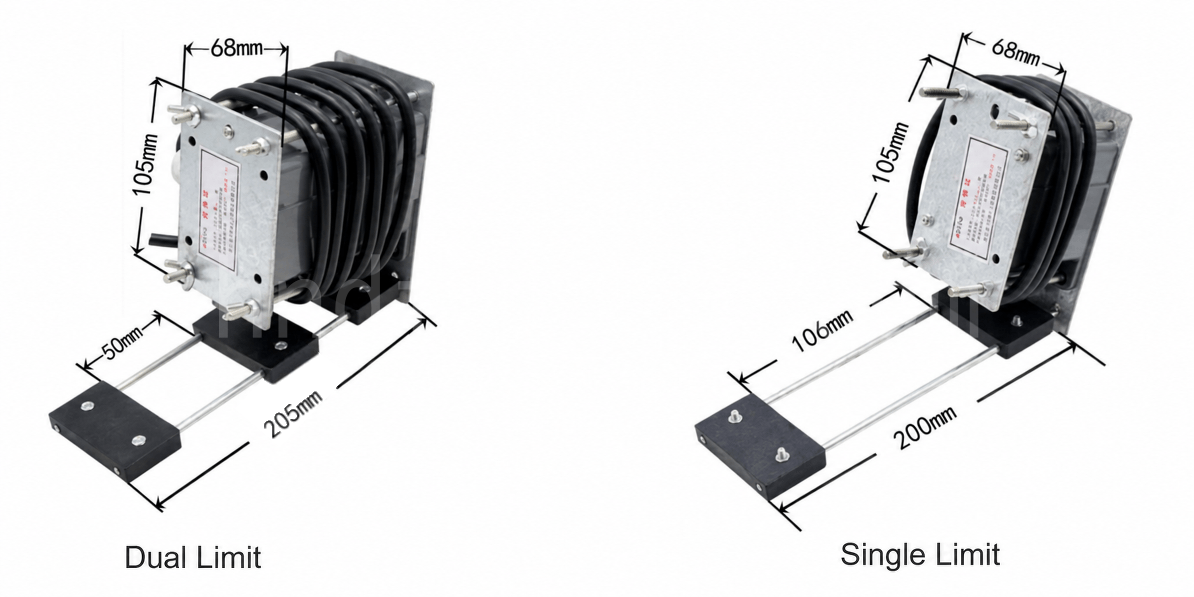

Dimensioni degli interruttori a piastra di pressione a singolo e doppio limite
Figura 12. Configurazioni a limite singolo e a doppio limite.

Considerazioni sulla regolazione degli interruttori di fine corsa per paranchi a ponte

I quattro modelli utilizzano metodi di attivazione differenti, pertanto anche i criteri di ispezione e regolazione variano. Per i dispositivi di trasmissione e di interruzione di potenza, la posizione di attivazione è correlata alla rotazione del tamburo, alla corsa della guida fune e alla corsa della fune metallica. Il loro campo di controllo deve essere ricalibrato dopo la sostituzione della fune o in caso di variazione della sua lunghezza. Il limite superiore di un dispositivo a martello pesante è determinato principalmente dalla lunghezza della fune di sospensione del contrappeso. Per un dispositivo a piastra di pressione, la relazione di funzionamento deve essere verificata in base al fatto che il meccanismo utilizzi una configurazione a limite singolo o doppio.
