Однобалковий мостовий кран та стріловий кран експортовано до Аргентини для виробника ліфтів

Ми адаптували та доставили комплексне рішення для обробки матеріалів у майстерні для компанії-виробника ліфтів в Аргентині, включаючи 3-тонний однобалковий мостовий кран1,5 т вільно стоячий стріловий кран, вакуумний підйомник з акумуляторним живленням 500 кг, а також опорні рейки, системи шин та інші аксесуари. Під час проекту замовник попросив змінити довжину прольоту мостового крана. Ми швидко узгодили дії з нашими інженерними та виробничими командами для завершення коригування проекту, гарантуючи, що графік проекту не постраждає. На етапі монтажу ми надали інструкції з монтажу та безкоштовні дистанційні інструкції з монтажу, щоб допомогти місцевій команді замовника успішно завершити монтаж та введення в експлуатацію обладнання.

Наприкінці минулого року компанія-виробник ліфтів в Аргентині звернулася до нас із чіткими вимогами до підйомного обладнання для майстерень:

• 3-тонний однобалковий мостовий кран: використовується для обробки матеріалів великої площі всередині цеху;
• Стріловий кран 1,5 т: призначений для частого підйому вантажів на стаціонарних робочих місцях;
• Вакуумний підйомник з акумуляторним живленням 500 кг: використовується для обробки та переміщення панелей ліфта.

Окрім типів та специфікацій обладнання, замовник також мав чіткі вимоги до електричної системи: всі електричні компоненти Schneider та частотні перетворювачі Schneider мали бути оснащені керуючою напругою 48 В.

Замовник також надав креслення цеху та балки підкранового шляху, вимагаючи точної відповідності підйомного обладнання існуючій конструкції цеху. На основі креслень замовника та схеми виробничої лінії ми виконали цільові конфігурації мостового крана, стрілового крана та вакуумного підйомника.

Індивідуальне рішення для задоволення вимог до обробки матеріалів у різних сценаріях

Виходячи з планування майстерні та вимог до застосування замовника, ми налаштували:

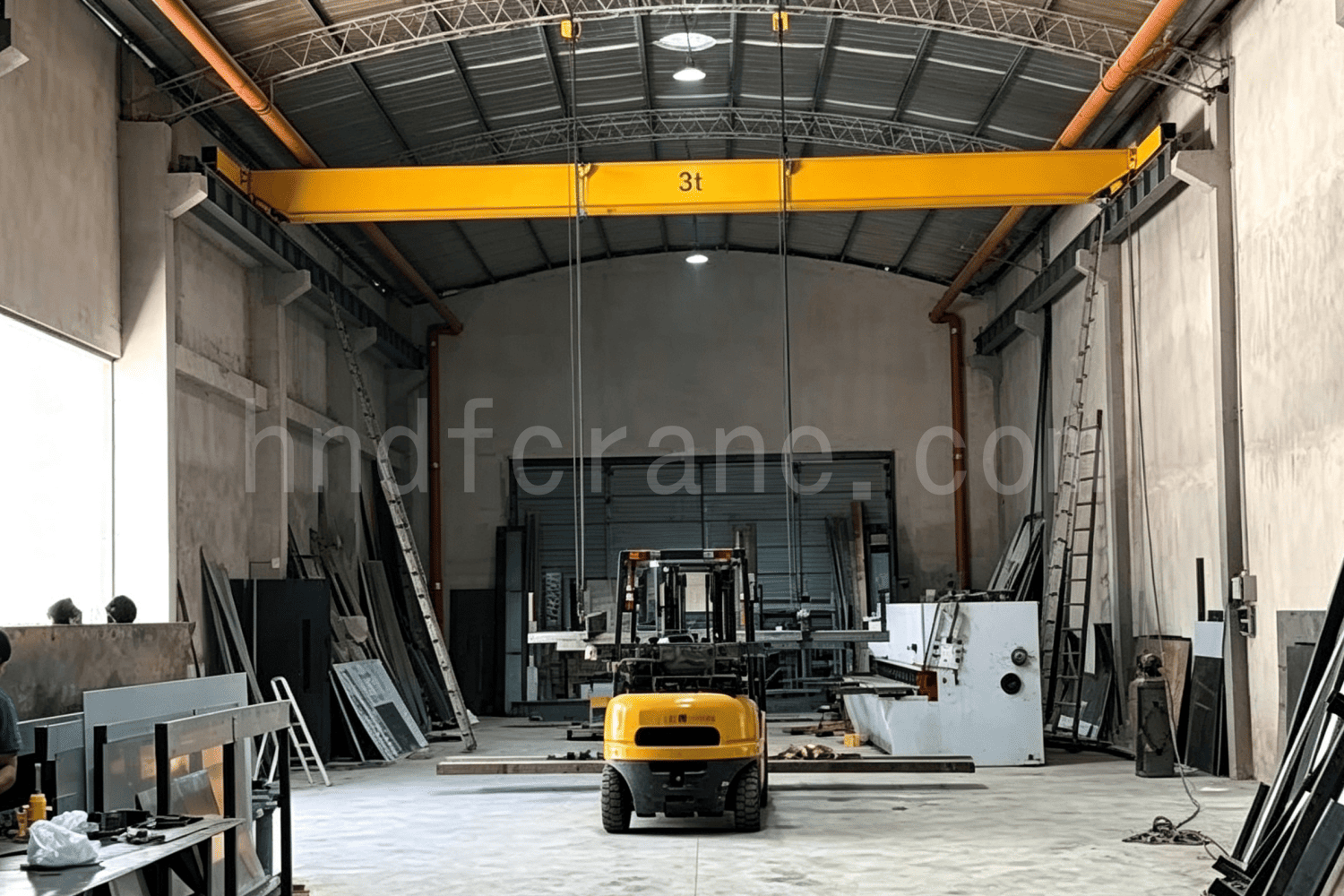

• 3-тонний однобалковий мостовий кран: Кран має проліт 8,93 м, довжину рейкового шляху 34,9 м та висоту підйому 4,97 м. Він може охоплювати основні робочі зони цеху та здійснювати переміщення матеріалів між різними місцями. Обладнання використовує електричні компоненти Schneider та систему керування зі змінною частотою, поєднану з підвісним пультом керування та бездротовим дистанційним керуванням, що відповідає вимогам до безперебійної роботи та гнучкого керування у виробничому середовищі.
• 1,5-тонний стріловий кран на колоні: обладнання має ефективний робочий радіус 4,5 м та висоту підйому 5,75 м.
• Вакуумний підйомник з акумуляторним живленням 500 кг: Обладнання використовує 12 присосок для стабільної адсорбції та підтримує ручне нахилення та ручне обертання. Це допомагає зменшити подряпини та деформацію, які можуть виникати при традиційних методах підйому під час обробки, підвищуючи ефективність переміщення заготовок.

Крім того, згідно з кресленнями цеху, наданими замовником, ми також одночасно спроектували опорні системи, включаючи балку підкранового шляху довжиною 34,9 м, сталеві рейки квадратним перерізом 3050 мм² та безшовну систему шин перерізом 10 мм², що забезпечило точну відповідність ходової системи мостового крана існуючій конструкції цеху замовника та зменшення обсягу робіт з налаштування на місці.

Зміна вимог: швидке реагування для забезпечення прогресу проекту

Під час процесу затвердження проекту замовник скоригував деякі конфігурації однобалкового мостового крана відповідно до фактичних вимог до монтажу в цеху.

• Довжину прольоту однобалкового мостового крана було змінено з 33 м до 34,9 м;
• Відповідно, безшовну систему шин було скориговано до 34,9 м;
• Довжину квадратної сталевої рейки також було скориговано до 34,9 м;
• Балку підкранового шляху було перероблено та виготовлено відповідно до останніх будівельних креслень, наданих замовником (двутаврова балка вагою 48 кг/м, 34,9 м × 2);
• Систему керування було налаштовано на напругу керування 48 В.

Після отримання вимог замовника щодо модифікації, ми негайно повідомили про останні вимоги інженерну та виробничу команди та швидко виконали коригування рішення, мінімізуючи вплив змін на графік проекту.

• Команда інженерів швидко виконала аналіз рішення: на основі останніх креслень, наданих замовником, наші інженери перерахували розміри будівлі, проліт, положення монтажу та робочий простір обладнання, щоб підтвердити, що мостовий кран, рейки та пов'язані з ними умови монтажу відповідають вимогам, уникаючи відхилень розмірів під час подальшого монтажу.
• Виробнича команда одночасно оновила план виробництва: після підтвердження технічного рішення виробничий відділ негайно оновив виробничу документацію та відповідно скоригував розміри обробки рейок, системи шин та балок рейкового шляху. Тим часом, відповідно до вимог щодо напруги керування 48 В, ми повторно підтвердили специфікації керуючого трансформатора та пов'язаних з ним електричних компонентів, щоб переконатися, що система керування відповідає вимогам замовника на об'єкті.

Підтримка віддаленого встановлення: допомога місцевій команді в самостійному встановленні обладнання

Для закордонних проектів відрядження інженерів за кордон — не єдиний варіант. Отримання віз, міжнародні поїздки та обслуговування на місці можуть збільшити вартість проекту. Для малих та середніх проектів такий підхід часто є неекономічним.

Виходячи з фактичної ситуації цього проєкту, ми застосували модель обслуговування, що поєднує «документацію з встановлення + онлайн-технічну підтримку». Місцева команда монтажників замовника відповідала за встановлення на місці, тоді як наші інженери надавали постійну віддалену технічну підтримку. Такий підхід забезпечив якість встановлення, водночас ефективно знижуючи витрати замовника на встановлення.

Ми надали детальний посібник з встановлення крана, який охоплює повний процес встановлення, включаючи складання мосту, встановлення електричної талі, встановлення рейок та запобіжні заходи під час встановлення, надаючи рекомендації команді монтажників замовника на місці.

Ми не просто надіслали клієнту документи з встановлення та завершили нашу послугу. Натомість ми продовжили надавати віддалену технічну підтримку протягом усього процесу встановлення.

Щоразу, коли виникали проблеми з встановленням на місці, клієнт міг зв'язатися з нашими інженерами за допомогою фотографій, відео, відеоконференцій або текстових описів. Наші інженери аналізували проблеми на основі креслень обладнання, технічної документації та фактичних умов на місці, а також своєчасно пропонували відповідні рішення.

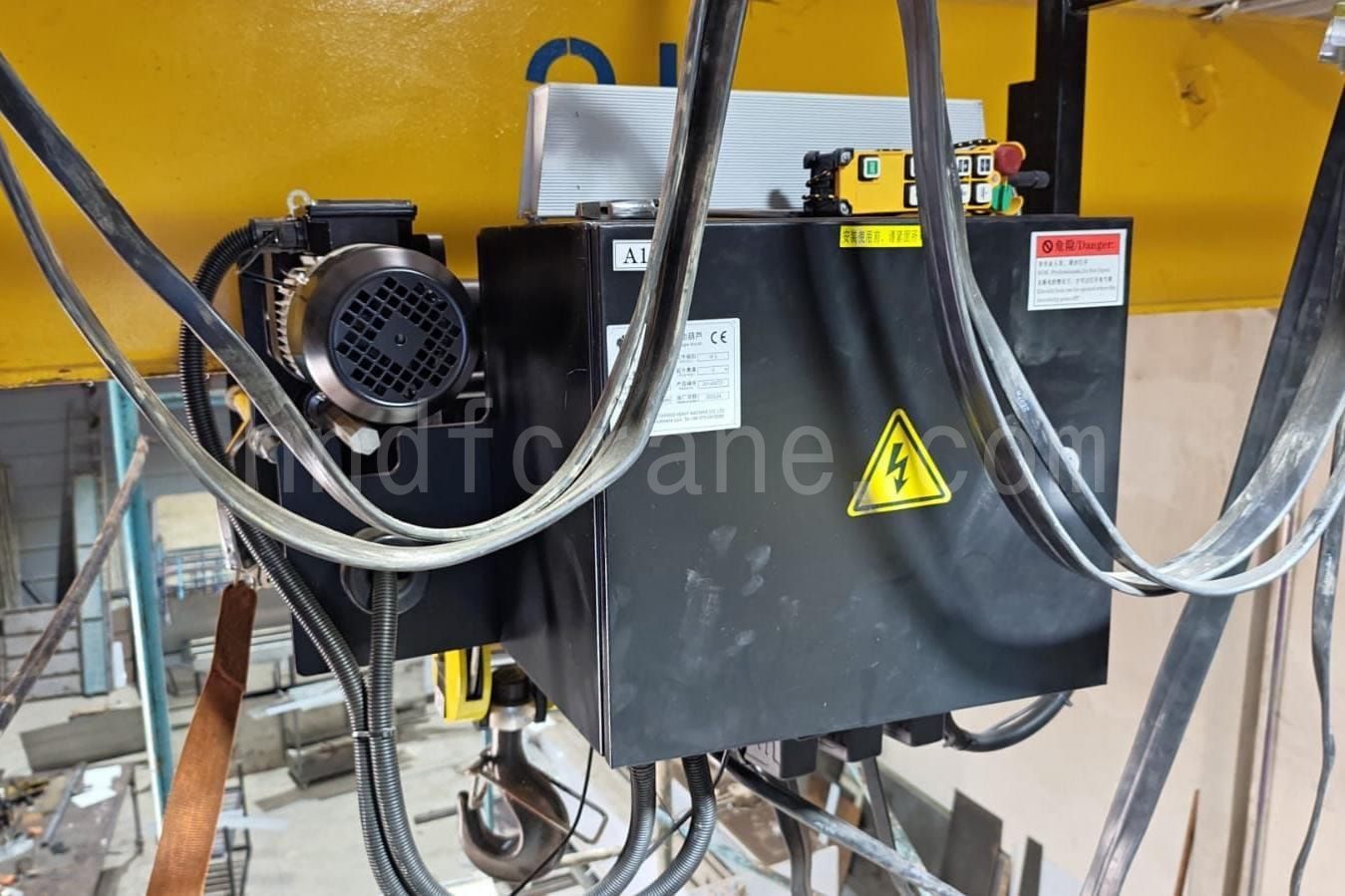

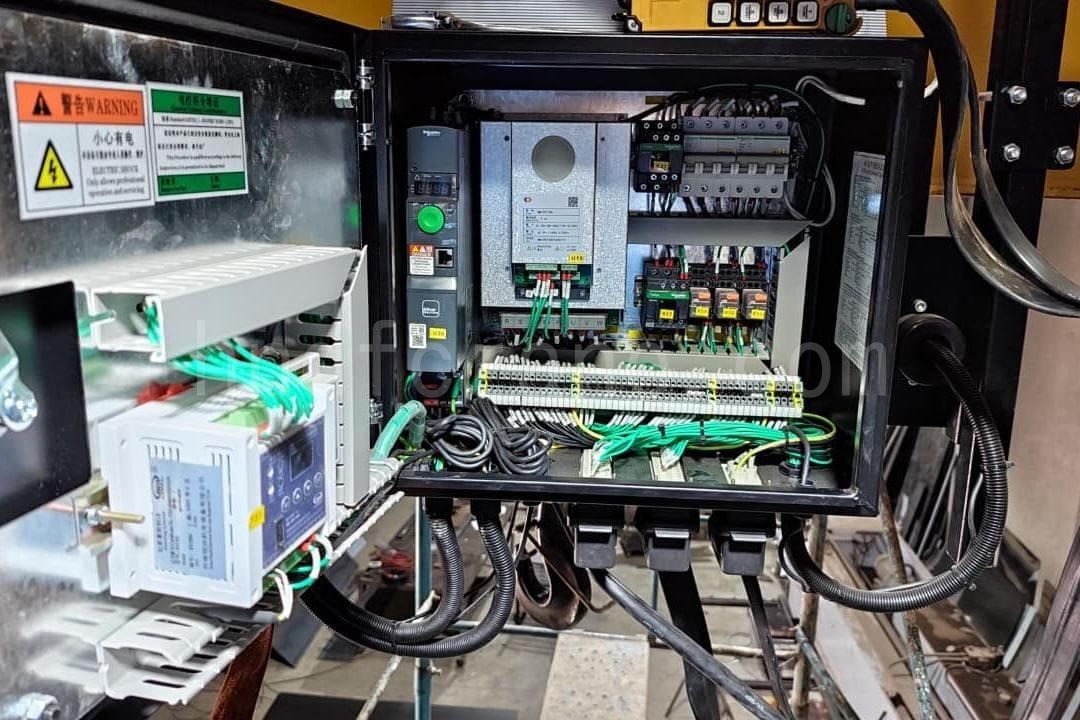

Під час етапу введення в експлуатацію електричної системи мостового крана, інженерна команда замовника на місці проконсультувала нас щодо логіки підключення проводки всередині шафи керування та методів підключення різних електричних компонентів.

Ми підготували для клієнта повні схеми електропроводки, допомагаючи місцевим електрикам виконувати підключення живлення, прокладання проводки керування та подальші пусконалагоджувальні роботи, забезпечуючи правильність встановлення електричної системи відповідно до проектних вимог.

Щодо кожної деталі встановлення, порушеної замовником, ми ретельно підтверджували кожен пункт та надавали інструкції за допомогою позначених зображень, схем або письмових пояснень, гарантуючи, що місцева команда монтажників може самостійно виконати встановлення та введення в експлуатацію обладнання.

Кран DAFANG: Індивідуальні кранові рішення для вашого конкретного застосування

Чи то планування підйомного обладнання для нових закордонних заводів, комплексні рішення для підйомних систем цехів, чи модернізація існуючого обладнання та оптимізація поточних умов праці, ми можемо запропонувати індивідуальні рішення на основі фактичних вимог проекту.

Ми не просто постачаємо стандартні окремі машини. Натомість ми враховуємо розміри цеху, конструкції будівель, планування робочих місць, типи матеріалів, частоту підйому та місцеві електричні стандарти для комплексного планування мостових кранів, стрілових кранів, вакуумних підйомників, а також допоміжного обладнання, такого як балки підйомного шляху, рейки та системи шин. Обладнання конфігурується відповідно до фактичних вимог до підйому, щоб уникнути непотрібного функціонального дублювання або інвестицій.

Для закордонних проектів ми можемо надати повний комплекс послуг, від проектування рішень, виробництва обладнання та експортної доставки до встановлення та пусконалагоджувальних робіт. У поєднанні з дистанційним керівництвом з встановлення та післяпродажною підтримкою за кордоном, ми допомагаємо клієнтам успішно завершити впровадження обладнання на місці.

Якщо ви будуєте новий цех, розширюєте виробничу лінію або хочете оптимізувати конфігурацію існуючого підйомного обладнання для цеху, надішліть нам креслення вашого цеху, розміри та основні вимоги до підйому. Наша інженерна команда розробить відповідне рішення для підйому вантажів для закордонного цеху, виходячи з ваших фактичних умов роботи.
