وصلات الرافعات العلوية: الأنواع الشائعة ومتطلبات السلامة

وصلات رافعة علوية هي مكونات ميكانيكية تُستخدم لربط الأعمدة. في الرافعات، تنقل هذه المكونات عزم الدوران من المحرك عبر علبة التروس والوصلة إلى العمود ذي السرعة المنخفضة، مما يُمكّن من رفع وخفض الأحمال، وحركة العربات، وحركة الرافعة. تشمل الأنواع الشائعة وصلات التروس، والوصلات المرنة، والوصلات العالمية، وتُعد وصلة التروس الأكثر استخدامًا في الرافعات.

أنواع وهياكل وصلات الرافعات العلوية

تستخدم وصلات كل آلية رافعة عادةً وصلات تروس، بينما تستخدم بعضها وصلات مرنة من نوع "زهرة البرقوق" أو وصلات عالمية. تتميز جميع هذه الوصلات بالتشغيل الموثوق، وقدرة نقل عالية، وإزاحة مسموح بها كبيرة. يتم الربط بين الوصلة والعمود الأسطواني باستخدام وصلة تداخلية ذات مفتاح.

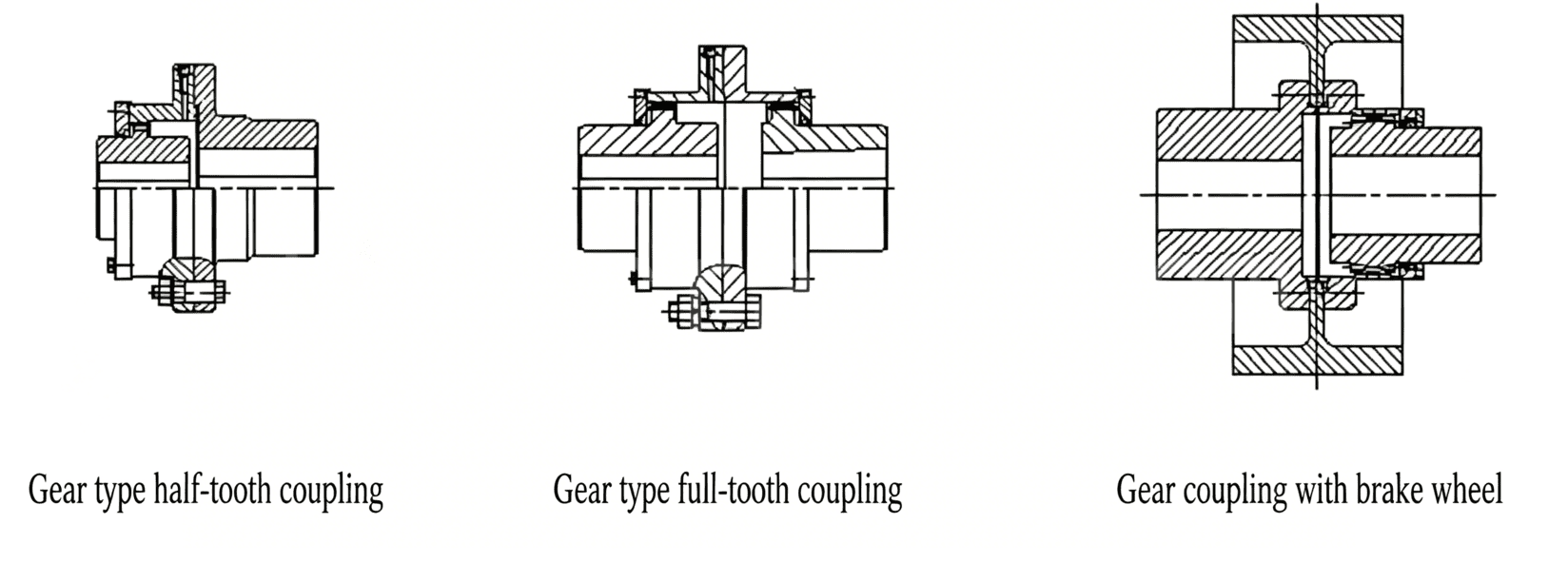

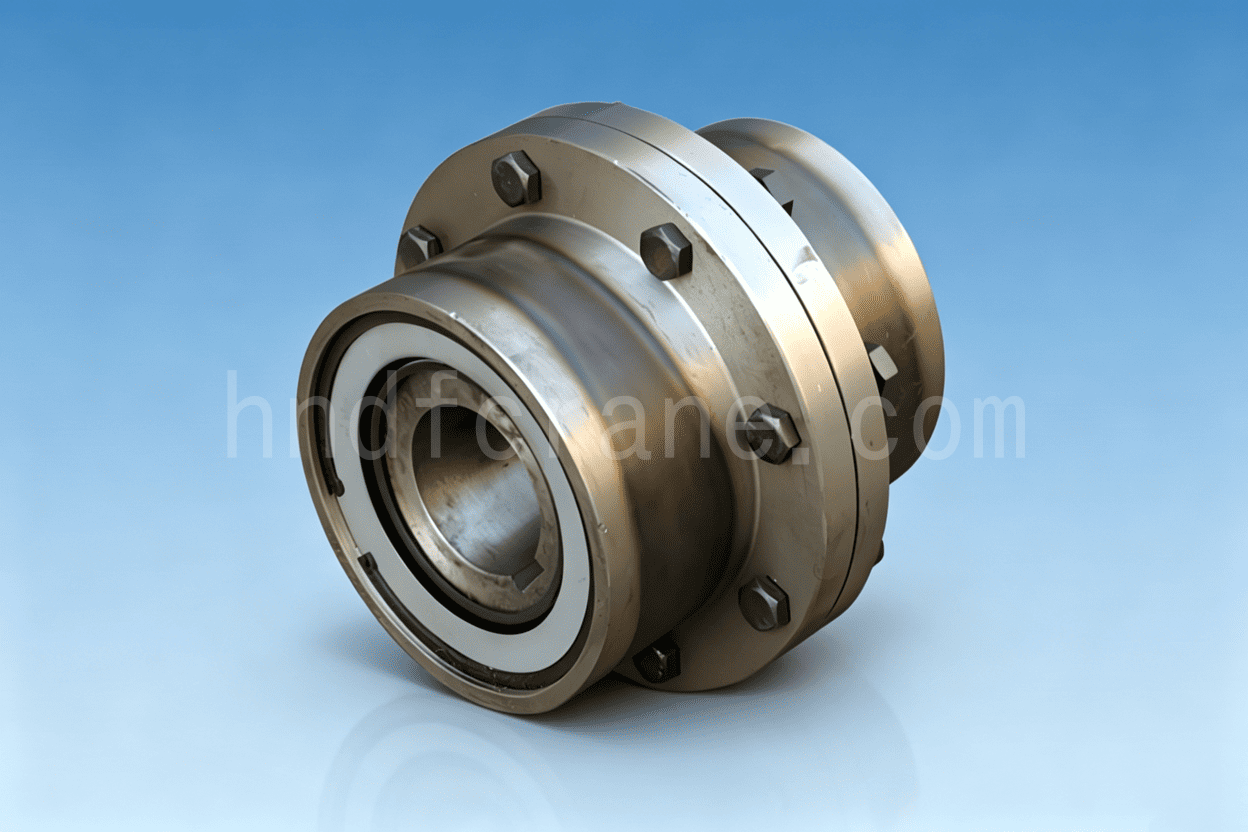

وصلة تروس الرافعة العلوية

تتميز وصلة التروس بصغر حجمها، وعمرها التشغيلي الطويل، وإمكانية وجود فرق كبير بين العمودين المتصلين، وانخفاض متطلبات دقة التركيب، وكفاءة تشغيلها. أما عيوبها فتتمثل في وزنها الثقيل وتعقيد تصنيعها.

ينقل وصلة التروس عزم الدوران عبر الأسنان الداخلية والخارجية، ويعوض الإزاحة من خلال خلوص الأسنان. تبلغ الإزاحة الزاوية المسموح بها للأسنان العادية عادةً 0°30′، بينما تبلغ للأسنان المقوسة عادةً 1°30′.

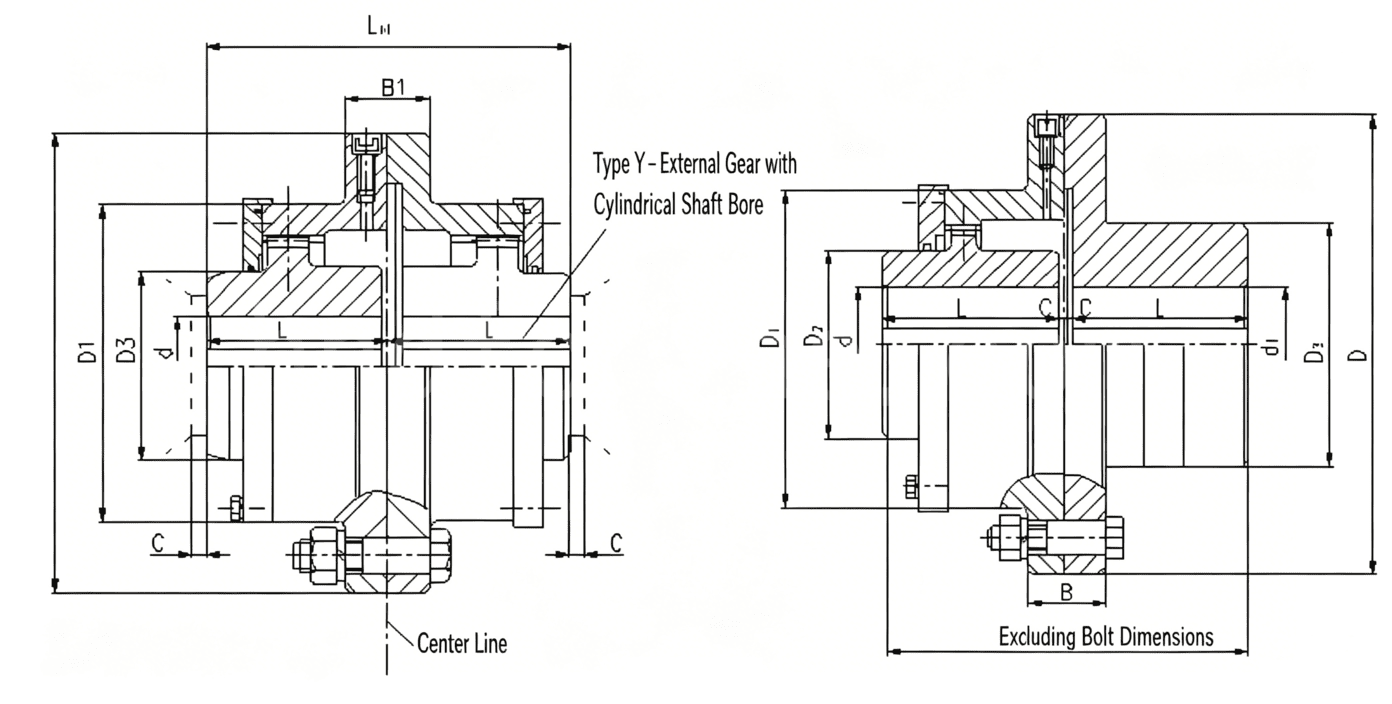

وفقًا للتطبيق، تنقسم وصلات التروس إلى النوع CL والنوع CLZ، كما هو موضح في الشكل.

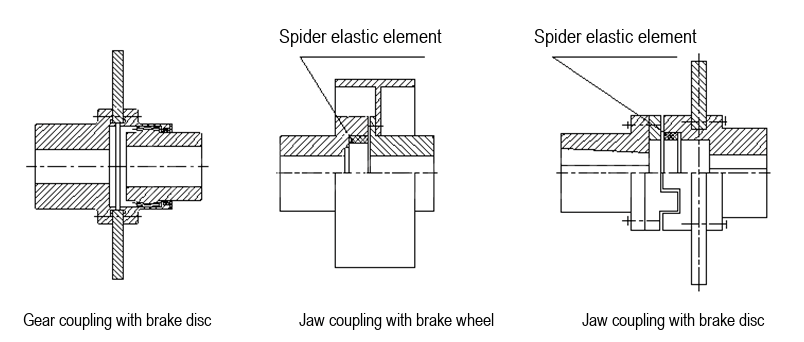

وصلات مطاطية للرافعات العلوية

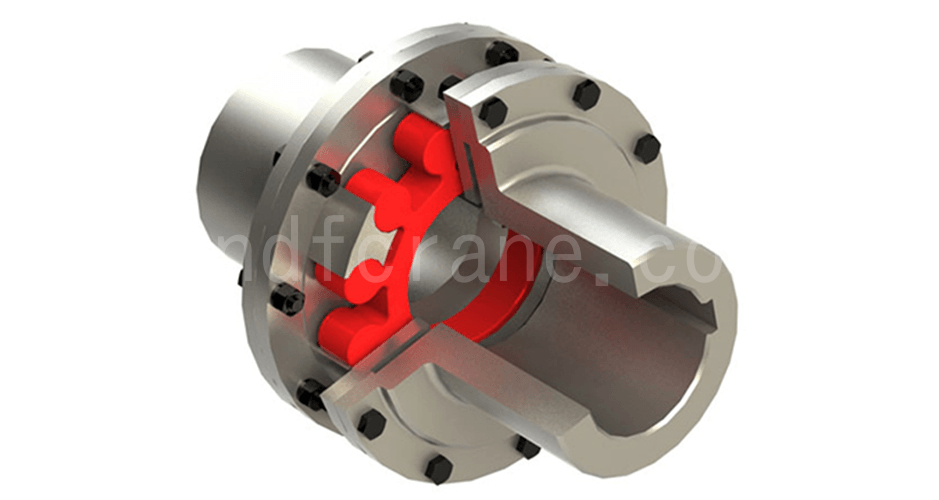

في وصلة الرافعة المطاطية، يتم إدخال عنصر مرن على شكل زهرة البرقوق بين الأسنان البارزة لنصفي الوصلة لتوفير التخميد وتعويض الإزاحة. تتراوح الإزاحة الزاوية المسموح بها بين 0.35° و1° (حسب الطراز).

عادةً، يتم استبدال العنصر المرن في زهر البرقوق كل 3 إلى 6 أشهر. إذا لم يصدر أي صوت غير طبيعي أثناء التشغيل، ولم يكن العنصر المرن متآكلاً أو ممزقاً بما يؤثر على استخدامه، فيمكن الاستمرار في استخدامه.

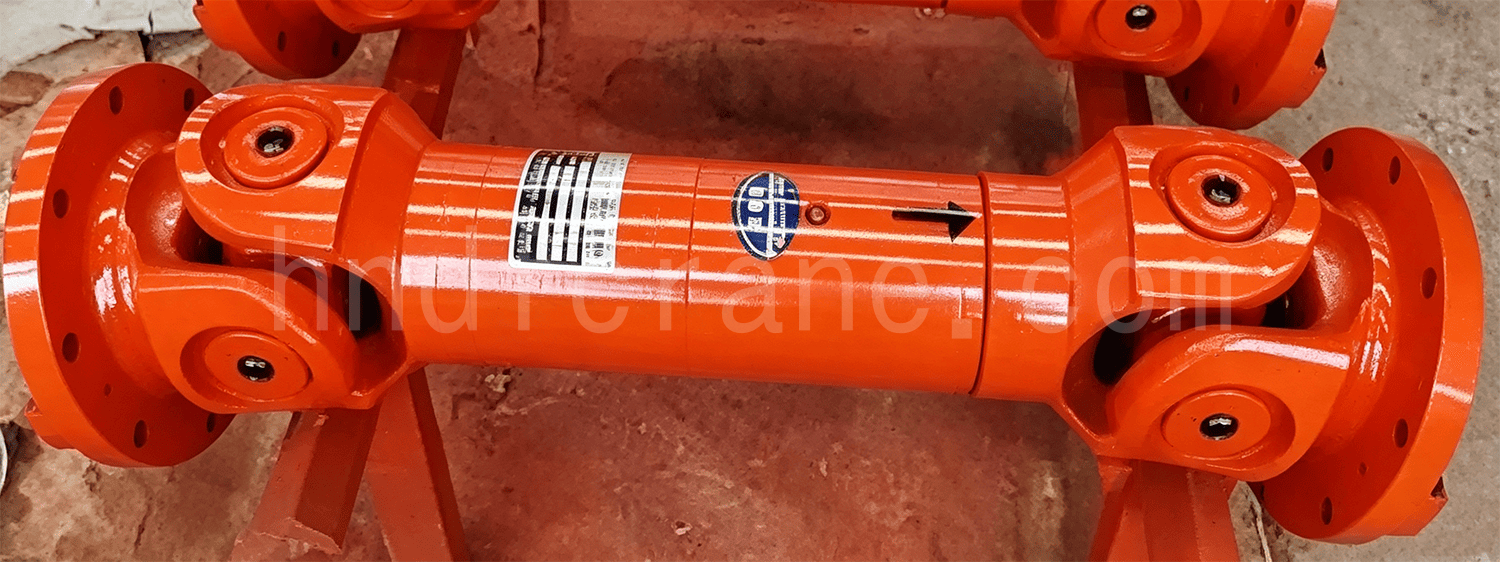

وصلة رافعة علوية عالمية

عند الحاجة، أو عند وجود إزاحة زاوية كبيرة، يمكن استخدام وصلة عالمية. تصل أقصى إزاحة زاوية مسموح بها لوصلة عالمية ذات عمود متقاطع إلى أكثر من 10 درجات. تُشحّم محامل الوصلة بشحم أساسه الليثيوم. تُشدّ البراغي بعزم تحميل مسبق محدد، ويجب فحص إحكامها بشكل دوري.

متطلبات السلامة الخاصة بوصلات الرافعات العلوية

• يجب التخلص من وصلة التروس إذا كانت بها شقوق أو أسنان مكسورة أو تآكل في سمك الأسنان يصل إلى 15% من السمك الأصلي لآلية الرفع أو 20% للآليات الأخرى.
• مسامير التوصيل الخاصة بالوصلة هي مسامير دقيقة ذات تركيب محكم تتحمل قوة القص، لذلك يجب عدم استبدالها بمسامير عادية.
• عندما تتآكل فتحات مسامير التوصيل بشدة، فإن الآلية ستقفز عند بدء التشغيل، وقد تنكسر المسامير أيضاً.
• تُعد الزاوية المقعرة لمجرى مفتاح ثقب العمود منطقة تركيز للإجهاد، ويجب فحصها بعناية بحثًا عن الشقوق.
• إن فحص التآكل والتشقق في تروس التوصيل هو نفسه بالنسبة للتروس العامة.
• بالنسبة للوصلات العالمية، يجب فحصها بشكل أساسي أثناء التشغيل للتأكد من عدم وجود ضوضاء أو اهتزازات أو ارتفاع في درجة الحرارة أو تسرب للزيت أو براغي توصيل مفكوكة. في حال وجود أي خلل، يجب إيقاف التشغيل فوراً والبحث عن السبب للتخلص من الحالة غير الطبيعية.
